Jednofázový filtr

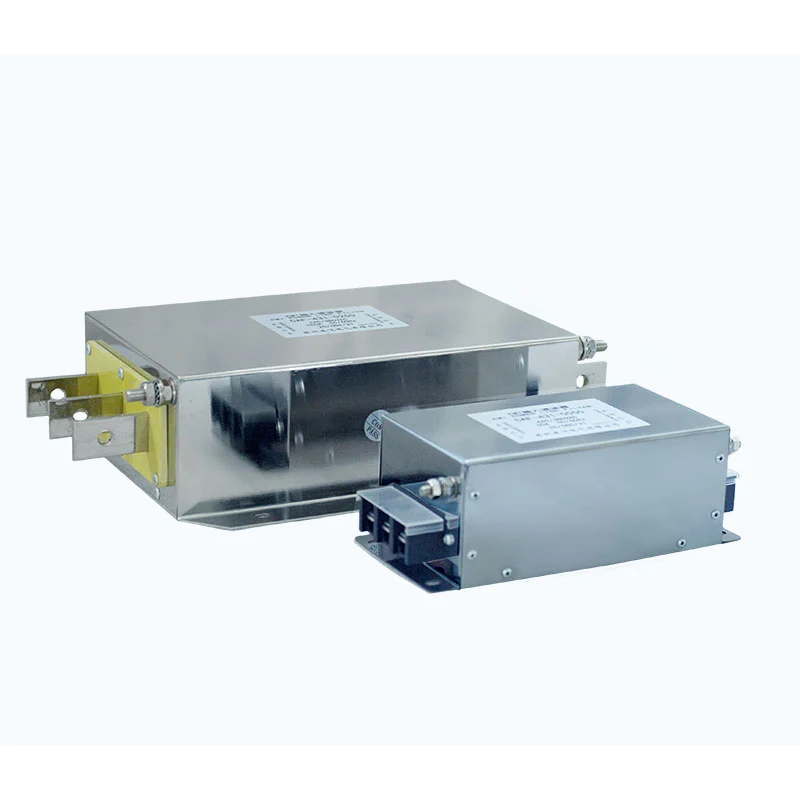

Jednofázový filtr Dufew Electric je navržen tak, aby potlačoval vedenou elektromagnetickou interferenci generovanou výkonovými elektronickými zařízeními během vysokofrekvenčního spínání.

Filtr, který se instaluje mezi střídavý zdroj napájení a vstupní svorky zařízení (L/N), využívá tlumivky, kondenzátory a tlumicí komponenty k vytvoření optimalizované LC filtrační sítě. Obvod poskytuje vysokou impedanci nežádoucím vysokofrekvenčním rušivým signálům a zároveň umožňuje normální přenos výkonu 50Hz/60Hz.

Během provozu jednofázových VFD systémů, servopohonů a spínaných zdrojů se může vysokofrekvenční spínací šum šířit přes napájecí kabely a ovlivnit blízká elektronická zařízení.

Filtr účinně snižuje:

- Interference v diferenciálním režimu mezi elektrickými vedeními

- Rušení v běžném režimu mezi elektrickým vedením a zemí

- Vedený přenos elektromagnetického šumu

- Rizika nesprávné funkce zařízení související s EMC

Díky optimalizovanému návrhu obvodu a přizpůsobení komponent poskytuje jednofázový filtr Dufew stabilní výkon útlumu, řízený svodový proud a spolehlivý provoz v průmyslovém prostředí.

Pokročilá technologie potlačení EMI

Optimalizovaný LC filtrační okruh

Filtr integruje tlumivky, kondenzátory a tlumicí komponenty a vytváří tak frekvenčně selektivní impedanční síť.

Design poskytuje:

- Útlum vysokofrekvenčního rušení

- Vylepšená izolace hluku

- Stabilní přenos síly

- Vylepšený výkon v souladu s EMC

Potlačení šumu v běžném a diferenciálním režimu

K elektrickému rušení generovanému spínacími zařízeními obvykle dochází dvěma přenosovými cestami.

Interference v diferenciálním režimu

Vyskytuje se mezi elektrickými vedeními a je způsoben hlavně spínacími obvody a součástmi pro konverzi energie.

Rušení v běžném režimu

Vyskytuje se mezi elektrickým vedením a zemí a může ovlivnit citlivé řídicí systémy, komunikační zařízení a přesné přístroje.

Dufew optimalizuje filtrační obvod pro potlačení obou režimů rušení a zlepšení celkové stability systému.

Technické výhody

1. Vylepšená elektromagnetická kompatibilita

Filtr pomáhá snižovat přenos rušení mezi elektronickým zařízením a napájecí sítí, podporuje nižší vedené emise, lepší výkon EMC, snižuje rušení okolních zařízení a stabilnější provoz systému.

2. Kompaktní design pro prostorově omezené skříně

Jednofázová struktura je navržena pro kompaktní elektrické instalace s malou instalační plochou, jednoduchým L/N zapojením a flexibilní integrací do skříně. Jeho praktická konfigurace také usnadňuje výměnu a běžnou údržbu.

3. Spolehlivý průmyslový výkon

Dufew používá řízené výrobní procesy pro podporu stabilního provozu v prostředí průmyslové automatizace. Mezi klíčové úvahy patří výběr magnetických komponent, izolační struktura, ověření elektrických parametrů a vyhodnocení tepelného výkonu pro nepřetržité provozní podmínky.

Typické aplikace

Jednofázový filtr Dufew je vhodný pro elektronická zařízení vyžadující zlepšený výkon EMC a snížené rušení elektrického vedení.

Typické aplikace zahrnují průmyslovou automatizaci a výrobní zařízení, stejně jako lékařskou elektroniku, laboratorní systémy, elektronické výrobní linky a komunikační zařízení, kde je vyžadována stabilní kvalita napájení a účinné řízení EMI.

Možnost přizpůsobeného designu

Různé aplikace vyžadují různé filtrační vlastnosti. Dufew Electric poskytuje přizpůsobená řešení na základě jmenovitého napětí, jmenovitého proudu, výkonových charakteristik zařízení, požadavků EMC, instalačního prostoru a podmínek prostředí.

Technická podpora zahrnuje výběr produktu, přizpůsobení parametrů a vyhodnocení aplikace, aby pomohla určit vhodnou konfiguraci filtru pro zamýšlené zařízení a provozní podmínky.

Výrobní kapacita a zajištění kvality

Dufew Electric se specializuje na průmyslové komponenty výkonové elektroniky, včetně filtrů EMI, harmonických filtrů, tlumivek, brzdných odporů a přizpůsobených elektrických řešení. Pro výrobu jednofázových filtrů patří mezi klíčové procesy výroba magnetických součástí, přesná montáž, testování elektrických parametrů, ověřování izolačního výkonu a hodnocení tepelné spolehlivosti.

Klíčové kontroly kvality mohou zahrnovat:

- Testování izolačního odporu
- Testování dielektrické odolnosti
- Ověření elektrického výkonu
- Kontrola finálního vzhledu

Dufew Electric podporuje výrobu OEM, zákaznická řešení filtrů, technickou podporu aplikací a spolupráci na průmyslových projektech podle požadavků zákazníků.

Technické specifikace

Jednofázový filtr vs. třífázový filtr

FAQ

Q1: Jaké zařízení vyžaduje jednofázový filtr?

Jednofázový filtr se běžně používá pro jednofázové systémy VFD, servopohony, spínané napájecí zdroje, systémy UPS, průmyslové ovladače a další elektronická zařízení vyžadující potlačení EMI.

Q2: Kde by měl být nainstalován filtr EMI?

Filtr by měl být instalován na straně vstupu střídavého proudu mezi napájecí zdroj a svorky zařízení. Správná instalace pomáhá zabránit návratu rušení generovaného zařízením do elektrické sítě.

Q3: Lze tento filtr použít na výstupní straně měniče?

Ne. Vstupní EMI filtry jsou navrženy pro potlačení rušení elektrického vedení. VFD výstupní aplikace vyžadují vyhrazené výstupní filtry, sinusové filtry nebo dv/dt filtry.

Q4: Jak by měl být vybrán správný model filtru?

Při výběru je třeba vzít v úvahu jmenovité napětí, provozní proud, typ zařízení, požadavky EMC, prostředí instalace a prostor skříně. Dufew poskytuje přizpůsobená doporučení založená na skutečných podmínkách aplikace.
