Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

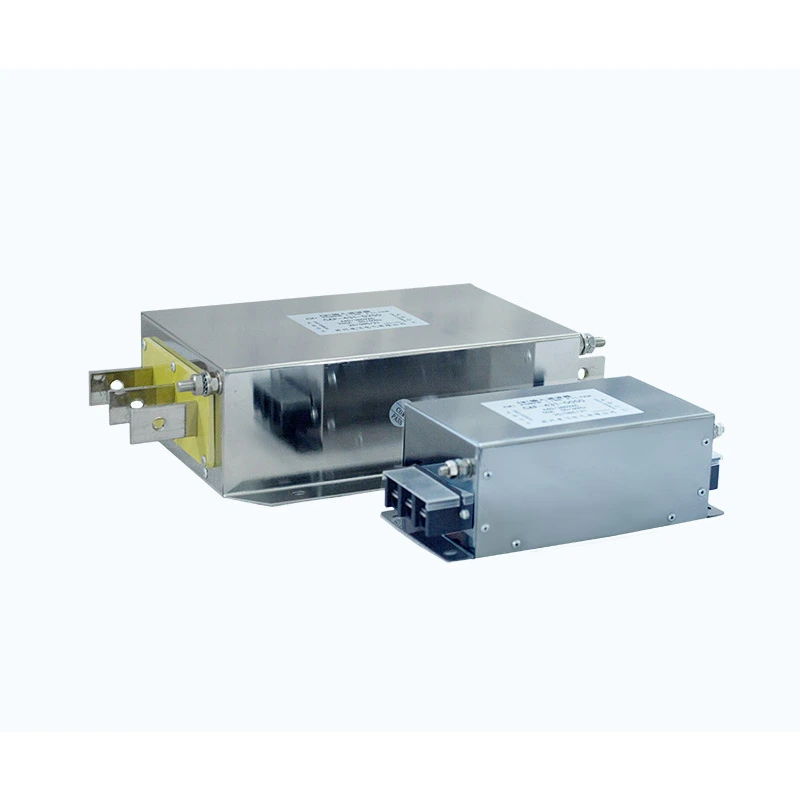

Dufew Electric Harmonic Filter je určen pro VFD systémy a další nelineární zátěže, které během provozu generují harmonické proudy. Instaluje se na vstupní straně systému měniče a využívá vyladěný LC obvod s filtračními tlumivky, výkonovými kondenzátory a neindukčními tlumícími odpory ke snížení vybraných harmonických nižšího řádu a zlepšení kvality napájení. Typické cílové harmonické zahrnují 5., 7., 11. a 13. řád, přičemž konečná konfigurace je určena napětím systému, charakteristikami zátěže, harmonickým spektrem a požadovaným výkonem filtrace.
Typické výkonnostní parametry zahrnují THDi <10% při plné zátěži, THDv<5%, účiník nad 0,98, nárůst teploty ≤80K, hladina hluku ≤65dB a dielektrická pevnost až 3000VAC, v závislosti na zvoleném modelu a provozních podmínkách.
VFD, konvertory, usměrňovače a další nelineární zátěže mohou generovat harmonické proudy během AC-DC konverze a přepínání. Když se úrovně harmonických stanou nadměrnými, mohou zvýšit ztráty transformátoru a kabelů, způsobit dodatečné zahřívání, snížit účiník a ovlivnit stabilitu citlivých elektrických zařízení.
U průmyslových energetických sítí s více nelineárními zátěžemi pomáhá vhodné harmonické řízení udržovat stabilní elektrické podmínky a snižovat dopad harmonických proudů na distribuční systém.
Parametry reaktoru a kondenzátoru jsou přizpůsobeny podle systému a harmonických charakteristik, aby se vytvořila nízkoimpedanční cesta na vybraných harmonických frekvencích. To umožňuje odklon harmonických proudů přes filtr při zachování normálního provozu základní frekvence.
Do filtračního obvodu jsou začleněny neindukční tlumicí odpory pro řízení rezonance mezi filtrem, impedancí sítě a nelineární zátěží. To pomáhá omezit harmonické zesílení a snížit nadměrné proudové namáhání filtračních součástí během nepřetržitého provozu.
Stabilní filtrační výkon závisí na správné koordinaci indukčnosti reaktoru, kapacitě kondenzátoru, odporu tlumení a odvodu tepla. Dufew upravuje tyto parametry podle elektrického jmenovitého výkonu a provozních podmínek, aby byl zachován spolehlivý výkon při nepřetržitém průmyslovém zatížení.
Výběr filtru by měl být založen na skutečných elektrických charakteristikách instalace spíše než na samotném jmenovitém výkonu. Dufew při vývoji vhodné konfigurace vyhodnocuje systémové podmínky, jako je napětí, proud, kapacita VFD, harmonické spektrum, požadované THDi a instalační prostředí.
Technická podpora může zahrnovat harmonickou analýzu, výpočet parametrů filtru, elektrickou konfiguraci, mechanickou strukturu a aplikační pokyny. Zákazníci mohou poskytnout data z měření harmonických, jednolinkové diagramy, specifikace zařízení nebo provozní podmínky pro technické vyhodnocení.
Vyladěný filtrační obvod snižuje charakteristické harmonické proudy generované VFD a dalšími nelineárními zátěžemi, pomáhá snižovat zkreslení tvaru vlny proudu a snižuje cirkulaci harmonických přes transformátory, kabely a další distribuční zařízení.
Řešením účinků harmonického proudu a jalového výkonu může filtr pomoci zlepšit účiník, snížit požadavky na jalový výkon a snížit ztráty v elektrickém distribučním systému.
Snížení harmonického zkreslení může zlepšit provozní podmínky transformátorů, distribučních zařízení, průmyslových automatizačních systémů a dalších elektrických zátěží, zejména v instalacích s vysokým podílem nelineárních zařízení.
| Faktor výběru | Ohleduplnost |
|---|---|
| Systémové napětí | 220V / 380V / 690V / 1140V |
| Typ zatížení | VFD, měniče, nelineární průmyslové zátěže |
| Jmenovitý proud | Na základě kapacity připojeného zařízení |
| Harmonický stav | Měření THDI nebo systémová analýza |
| Výkonnostní cíl | Požadovaná úroveň snížení harmonických |
| Podmínka instalace | Prostor skříně a požadavky na prostředí |
Dufew může doporučit vhodné konfigurace filtrů podle aktuálních požadavků aplikace.
Řešení Dufew Harmonic Filter jsou vhodná pro průmyslové energetické systémy, kde harmonické zkreslení ovlivňuje výkon zařízení.
| Aplikace | Hlavní požadavek |
|---|---|
| VFD systémy | Snižte zkreslení harmonického proudu |
| Vícenásobné pohonné systémy | Zlepšete stabilitu napájecí sítě |
| Průmyslová automatizace | Udržujte spolehlivý elektrický provoz |
| Výtahy | Snižte harmonický dopad při častém zrychlování |
| Jeřáby a zdvihací zařízení | Podpora dynamického zatížení |
| UPS systémy | Zlepšete kvalitu napájení |
| Systémy nabíjení baterií | Snižte harmonický vliv |
| Zařízení pro indukční ohřev | Zlepšete elektrickou kompatibilitu |
| Systémy obnovitelné energie | Podporujte stabilní připojení k síti |
Příklad: HFL-4 3 1-0490
| Kód | Popis |
|---|---|
| HFL | Řada elektrických harmonických filtrů Dufew |
| 4 | Úroveň napětí (2=220V, 4=380V, 6=690V) |
| 3 | Číslo fáze (3=třífázová, 1=jednofázová) |
| 1 | Konfigurace filtru |
| 0490 | Jmenovitý proud (0490=490A) |
| Parametr | Specifikace |
|---|---|
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvence | 50Hz / 60Hz |
| Nosná frekvence | 2kHz - 6kHz |
| Jmenovitý proud | 5A - 1200A |
| Výkon filtrování | THDi <10 %, THDv <5 % |
| Účiník | PF >0,98 při plné zátěži |
| Schopnost přetížení | 120 % jmenovitého proudu po dobu 30 minut |
| Nárůst teploty | ≤ 80 tis |
| Úroveň hluku | ≤ 65 dB |
| Dielektrická pevnost | 3000VAC / 50Hz / 10S |
| Izolační odpor | ≥100MΩ |
| Stupeň ochrany | IP00 / IP22 |
| Třída izolace | Třída F (155℃) |
| Normy | IEC61000 / GB/T14549-1993 |
Dufew Electric se specializuje na komponenty průmyslové výkonové elektroniky, včetně harmonických filtrů, reaktorů, brzdných odporů, transformátorů a přizpůsobených elektrických řešení.
U produktů pro filtrování harmonických se Dufew zaměřuje na:
- Výroba reaktorů a párování parametrů
- Výběr a integrace kondenzátoru
- Ověření rezonanční charakteristiky
- Testování elektrické bezpečnosti
- Ověření výkonu
Každý produkt prochází kontrolou včetně:
| Kontrolní položka | Účel |
|---|---|
| Testování izolačního odporu | Ověřte spolehlivost izolace |
| Testování dielektrické odolnosti | Potvrďte elektrickou bezpečnost |
| Testování elektrických parametrů | Zajistěte výkon návrhu |
| Testování nárůstu teploty | Ověřte tepelnou kapacitu |
| Závěrečná kontrola | Potvrďte kvalitu výroby |
Dufew podporuje:
- OEM výroba
- Harmonická řešení na míru
- Inženýrská spolupráce
- Projektová technická podpora
Dostupná dokumentace zahrnuje certifikaci řízení kvality ISO, certifikaci CE a zprávy o zkouškách výrobků.
Dufew poskytuje exportní standardní obalová řešení pro průmyslové elektrotechnické výrobky.
Balení obsahuje:
- Ochrana proti vlhkosti
- Nárazuvzdorné upevnění
- Vyztužená dřevěná pouzdra pro těžké modely
- Identifikační štítky produktu
- Technická dokumentace se zásilkou
Každá jednotka je před dodáním zkontrolována, aby byla zajištěna shoda se specifikacemi zákazníka.
| Srovnání | Harmonický filtr | Vstupní filtr EMI |
|---|---|---|
| Hlavní funkce | Snižte harmonické zkreslení a zlepšujte kvalitu napájení | Potlačit elektromagnetické rušení |
| Cíl | 5. / 7. / 11. / 13. harmonická | Vysokofrekvenční vedený a vyzařovaný hluk |
| Návrh obvodu | Laděný LC obvod s tlumícím rezistorem | EMI filtrační síť |
| Aplikace | VFD systémy a nelineární zatížení | Elektronická zařízení citlivá na EMC |
| Hlavní přínos | Nižší THDI a lepší stabilita mřížky | Snížený elektrický šum |
Typický filtrační obvod používá tlumivky, kondenzátory a tlumicí odpory. Tyto komponenty spolupracují na vytvoření vyladěné cesty pro vybrané harmonické frekvence a pomáhají zlepšit celkovou kvalitu napájení.
Výběr závisí na systémovém napětí, jmenovitém proudu, kapacitě VFD, harmonických charakteristikách, požadavcích THDi a podmínkách instalace. Dufew poskytuje doporučení na základě konkrétní aplikace a provozních požadavků.
Ano. Dufew může vyhodnotit výsledky měření harmonických spolu se systémovými parametry a požadovaným filtračním výkonem a určit vhodnou konfiguraci pro danou aplikaci.
První jmenovaný se používá hlavně ke snížení harmonických proudů nízkého řádu generovaných nelineárními zátěžemi, zatímco filtr EMI primárně řeší vysokofrekvenční rušení způsobené spínacími zařízeními.
Dufew Electric poskytuje přizpůsobená řešení pro systémy VFD, průmyslová automatizační zařízení a aplikace pro konverzi energie. Díky inženýrským zkušenostem, řízeným výrobním procesům a postupům kontroly kvality podporuje Dufew výběr filtrů, párování parametrů a konfigurace specifické pro aplikaci na základě skutečných systémových požadavků.
Kontaktujte Dufew Electric pro specifikace produktu, technické hodnocení a přizpůsobenou projektovou podporu.
