Mezi vstupním zdrojem napájení a vstupem napájení zařízení je instalován filtr napájecího zdroje. Jeho hlavním účelem je kontrola elektromagnetického rušení (EMI) vedeného přes elektrické vedení.
Výkonová elektronická zařízení, jako jsou invertory, servopohony a spínané napájecí zdroje, mohou při spínání generovat vysokofrekvenční šum. Externí elektrická zařízení a elektrická síť mohou také zanést nežádoucí vysokofrekvenční rušení do stejného napájecího vedení.
Filtr poskytuje těmto nežádoucím vysokofrekvenčním součástem impedanci a zároveň umožňuje průchod běžného napájecího zdroje.
Je navržen pro práci v obou směrech:
- Snižte vysokofrekvenční rušení generované zařízením a vedené do elektrické sítě
- Snižte vnější vysokofrekvenční a elektrické rušení vstupující do zařízení přes napájecí vedení
- Potlačit rušení v běžném a diferenciálním režimu
- Snižte možnost rušení mezi sousedními elektronickými zařízeními
Filtr se proto používá jako součást zařízení pro řízení EMI/EMC a systém odrušení napájecího vedení.
Filtr využívá kombinaci tlumivek se společným režimem, X kondenzátorů, Y kondenzátorů a odporových komponentů k vytvoření nízkofrekvenční filtrační sítě.
Společná tlumivka má vysokou impedanci vůči běžnému vysokofrekvenčnímu šumu a zároveň umožňuje průchod normálního napájecího proudu.
Kondenzátor X je připojen přes silové vodiče a poskytuje cestu pro vysokofrekvenční šum v diferenciálním režimu.
Kondenzátory Y poskytují řízenou cestu mezi silovými vodiči a referenční zemí nebo kostrou pro vhodné rušení v běžném režimu.
V závislosti na konfiguraci obvodu lze pro vybíjení kondenzátoru a tlumení obvodu použít odporové komponenty.
Kombinovaný obvod zajišťuje potlačení rušení v běžném a diferenciálním režimu ve specifikovaném frekvenčním rozsahu.
Filtr může používat buď jednostupňovou nebo dvoustupňovou strukturu.
Jednostupňová filtrace je vhodná pro aplikace, kde lze úroveň rušení řídit pomocí jedné filtrační sekce a kde je omezený instalační prostor.
Dvoustupňová filtrace poskytuje další útlum tam, kde zařízení pracuje v náročnějším elektromagnetickém prostředí.
Vhodná konfigurace by měla být určena podle zařízení, charakteristik rušení, požadovaného útlumu a podmínek instalace.
Následující specifikace platí pro příslušnou konfiguraci produktu. Různé řady filtrů Dufew Electric mohou mít různé rozsahy napětí a proudu.
| Parametr | Specifikace |
|---|---|
| Jmenovité napětí | 250VAC pro specifikovanou jednofázovou konfiguraci |
| Jmenovitý proud | 1A--60A pro specifikovanou jednofázovou konfiguraci |
| Provozní frekvence | 50Hz / 60Hz / až 500Hz, v závislosti na konfiguraci |
| Rozsah filtrování | 5 kHz - 30 MHz |
| Dielektrická pevnost, řádek k řádku | 1500VDC / 60s |
| Dielektrická pevnost, vedení k zemi | 2250 V DC / 60 s* |
| Izolační odpor | >100MΩ při 1000VDC |
| Schopnost přetížení | 1,4 × jmenovitý proud po dobu 1 minuty, s alespoň 15 minutami mezi událostmi přetížení |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | T40 / F (155 °C) |
| Stupeň zpomalující hoření | UL94V-2 |
| Standard produktu | GB/T 15287/8 |
* Dodávané technické informace také uvádějí 2500VDC / 60s pro dielektrickou pevnost mezi vedením a zemí. Použitelná hodnota by měla být potvrzena z konečné specifikace pro vybraný model.
Typické označení modelu je: CAF-4 3 1-0010
| Kód | Popis |
|---|---|
| CAF | Řada filtrů Dufew Electric |
| 4 | Třída napětí; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Konfigurace fáze; 3 = třífázový, 1 = jednofázový |
| 1 | Kategorie filtru; 1 = vstupní filtr, 2 = výstupní filtr |
| 0010 | Jmenovitý proud; 0010 = 10A |
Před objednáním je třeba zkontrolovat označení modelu podle příslušné specifikace produktu a typového štítku.
Filtrační obvod řeší vysokofrekvenční rušení v běžném i diferenciálním režimu, což umožňuje jeho použití tam, kde mohou být přítomny různé typy elektromagnetického rušení.
Filtr může snížit rušení generované připojeným zařízením a vedené směrem k napájecí síti a zároveň omezovat externí vysokofrekvenční rušení vstupující přes napájecí přípojku.
Uvedený rozsah filtrování pokrývá vysokofrekvenční rušení související se spínanou výkonovou elektronikou a dalšími elektronickými zařízeními.
Strukturu filtrování lze zvolit podle úrovně rušení a požadavků na instalaci.

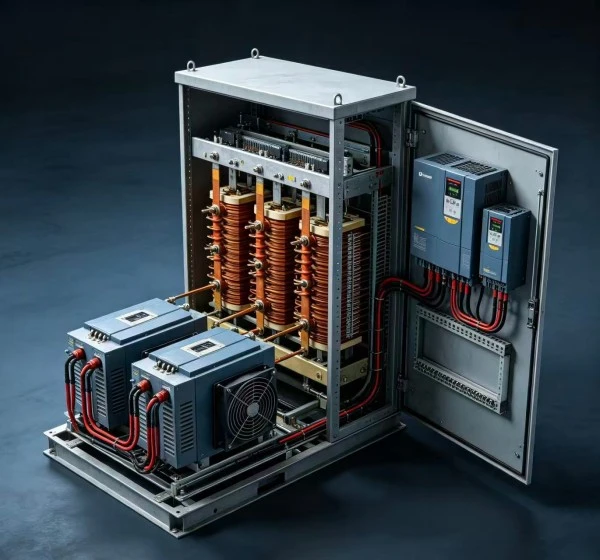

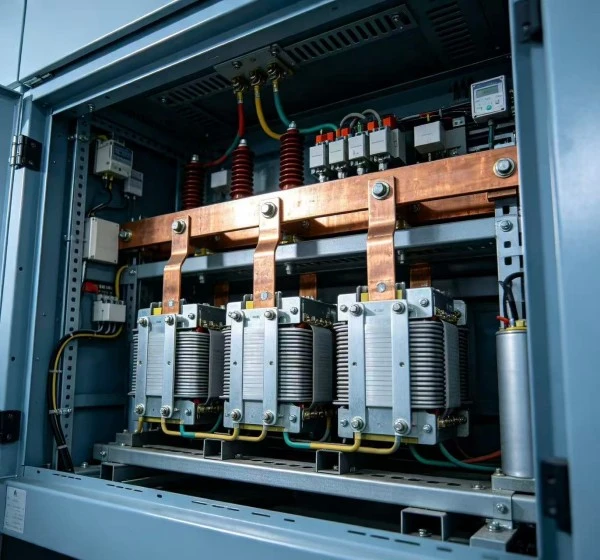

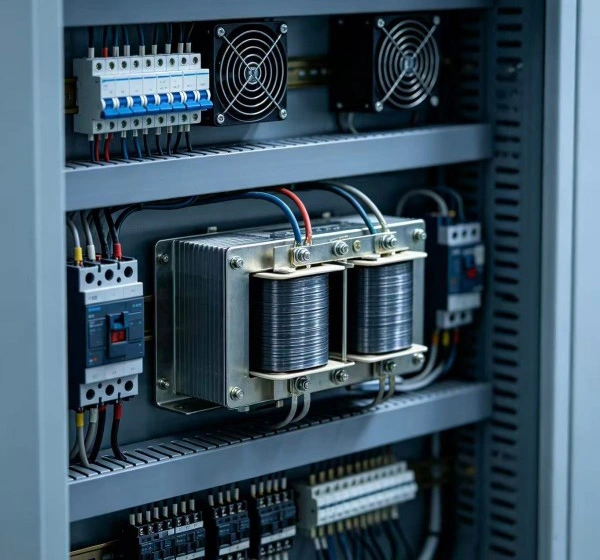

Integrovaná konstrukce je vhodná pro instalaci uvnitř rozvaděčů a elektrických skříní, kde je omezený montážní prostor.
Filtr je určen pro jednofázová výkonová elektronická zařízení, kde je třeba řídit elektromagnetické rušení. Může být použit v jednofázových měničích, servopohonech, spínaných zdrojích napájení, ovladačích, vyšívacích strojích, gravírovacích strojích, průmyslových řídicích zařízeních a dalších elektronických zařízeních instalovaných v prostředích citlivých na EMI.
Filtr lze také použít v elektrických instalacích, kde více elektronických zařízení pracuje ve stejné elektrické síti a rušení vedením může ovlivnit provoz zařízení nebo výkon systému.
Filtr může být vhodný, když zařízení pociťuje příznaky související s rušením, jako jsou:
- Neočekávané odstávky
- Nesprávné spuštění nebo abnormální provoz
- Rušení komunikace nebo ovládání
- Nadměrný elektrický šum
- Rušení elektrického vedení mezi sousedními zařízeními
Tyto příznaky mohou mít více příčin. Před výběrem filtru by měl být identifikován skutečný zdroj problému. Filtr nenahrazuje nápravná opatření pro přetížení, nesprávné uzemnění, selhání izolace, závady zařízení nebo jiné základní elektrické problémy.
Výběr filtru by měl vzít v úvahu napájecí napětí zařízení, jmenovitý proud, provozní frekvenci, jednofázovou konfiguraci, požadovaný filtrační výkon, instalační rozměry, způsob uzemnění, okolní teplotu a úroveň ochrany.
Pro specifikovanou jednofázovou konfiguraci je doporučený výkon filtru přibližně 1,2–1,5násobek jmenovitého proudu zařízení. Konečný výběr by měl také vzít v úvahu skutečný zatěžovací proud, podmínky přetížení, provozní teplotu a specifikace výrobce.
Pro výběr modelu mohou zákazníci poskytnout model zařízení, napájecí napětí, jmenovitý proud, provozní frekvenci, schéma zapojení, instalační rozměry, příznaky rušení a provozní prostředí.
Správná instalace je zvláště důležitá pro potlačení vysokofrekvenčního EMI.
Před instalací zkontrolujte napětí a proud zařízení. Zvolený filtr musí být kompatibilní s napájením zařízení a provozním proudem.
Zkontrolujte kryt, svorky, montážní body, identifikační štítek a označení zapojení. Neinstalujte poškozenou jednotku.
Nainstalujte filtr co nejblíže k napájecímu vstupu chráněného zařízení. Při instalaci do skříně lze filtr namontovat na vhodnou kovovou montážní plochu podle požadavků instalace.
Připojte filtr mezi vstupní napájecí zdroj a vstup zařízení podle příslušného schématu zapojení. Postupujte podle označených vstupních a výstupních svorek, kde je specifikován definovaný směr připojení.
Zemnící svorka musí být spolehlivě připojena.
Nesvazujte vstupní vodiče filtru a výstupní vodiče dohromady.
Vysokofrekvenční rušení se může spojit mezi těsně vedenými vstupními a výstupními vodiči a obejít filtrační obvod. Kabeláž na straně vstupu a na straně zátěže by proto měla být vedena odděleně a pokud možno oddělena.
Zemnící vodič by měl být krátký a mít dostatečně nízkou impedanci pro instalaci.
Po kontrole kabeláže a uzemnění:
1. Potvrďte všechna připojení svorek.
2. Zkontrolujte oddělení vstupních/výstupních kabelů.
3. Zapněte zařízení.
4. Sledujte provozní stav a podmínky alarmu.
5. Ověřte, zda bylo původní rušení sníženo.
U kompaktních jednofázových zařízení může integrovaná sestava filtrů snížit počet komponent potřebných pro instalaci.
| Srovnání | Integrovaný jednofázový filtr | Samostatné filtrační jednotky |
|---|---|---|
| Struktura | Jedna integrovaná sestava | Více nezávislých sestav |
| Instalace | Jedno místo instalace filtru | Samostatné jednotky a montážní body |
| Elektroinstalace | Vyhrazené vstupní a výstupní svorky filtru | Dodatečné propojení a směrování |
| Prostor skříně | Vhodné pro kompaktní rozvaděče | Vyžaduje prostor pro každou jednotku |
| Správa komponent | Sestava jednoho produktu | Samostatné komponenty a příslušenství |
Skutečný výkon EMI závisí na obvodu filtru, elektrických podmínkách, uzemnění, vedení kabelů a kvalitě instalace. Samotná integrovaná struktura by neměla být považována za záruku vynikajícího útlumu EMI bez testovacích dat specifických pro aplikaci.

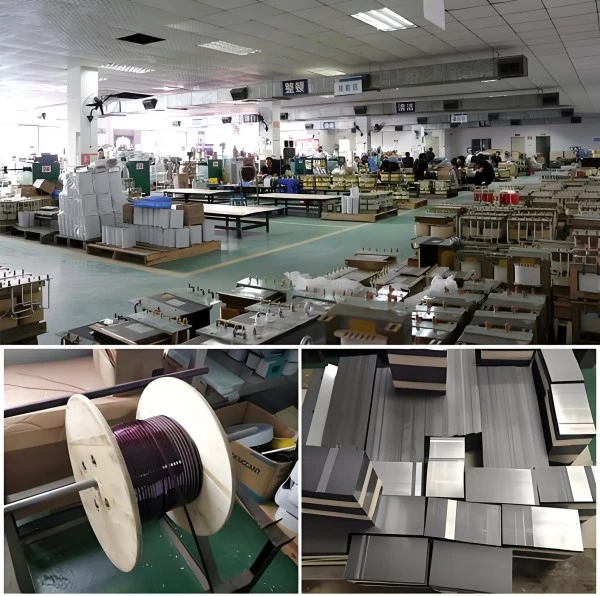

Dufew Electric vyrábí komponenty výkonové elektroniky včetně rezistorů, brzdových systémů, reaktorů, filtrů, transformátorů a přizpůsobených elektrických komponent.
U filtrů napájecího zdroje může výroba a kontrola zahrnovat:
Kontrola součástí → Sestavení filtru → Elektrické testování → Závěrečná kontrola → Balení

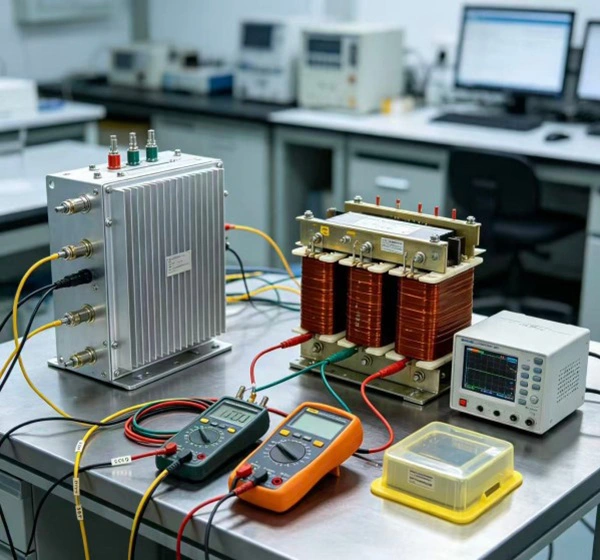

V závislosti na konfiguraci produktu může kontrola zahrnovat:
- Ověření specifikace součásti
- Kontrola svorek a připojení
- Testování izolačního odporu
- Testování dielektrické pevnosti
- Testování elektrického výkonu
- Rozměrová kontrola
- Finální kontrola výrobku
Příslušné technické záznamy a zkušební dokumentace mohou být poskytnuty podle požadavků na produkt a projekt.

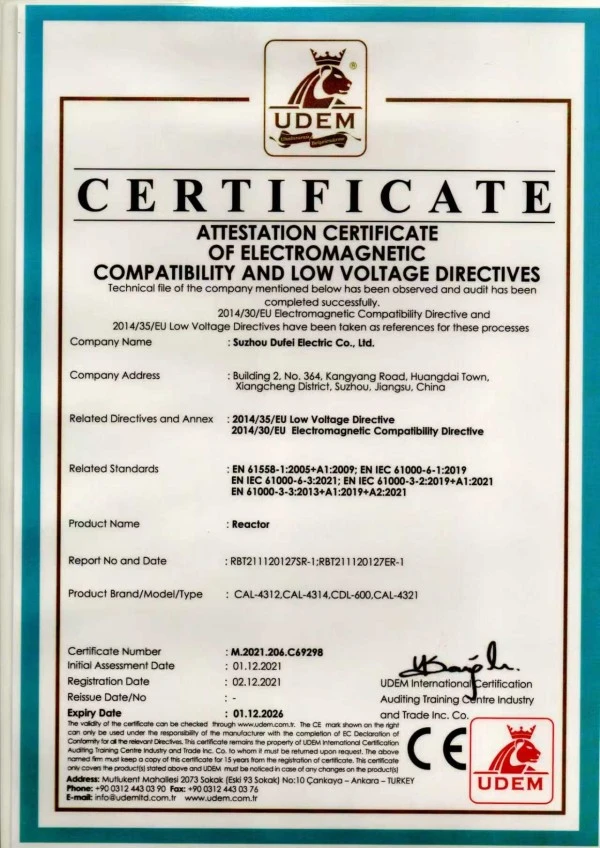

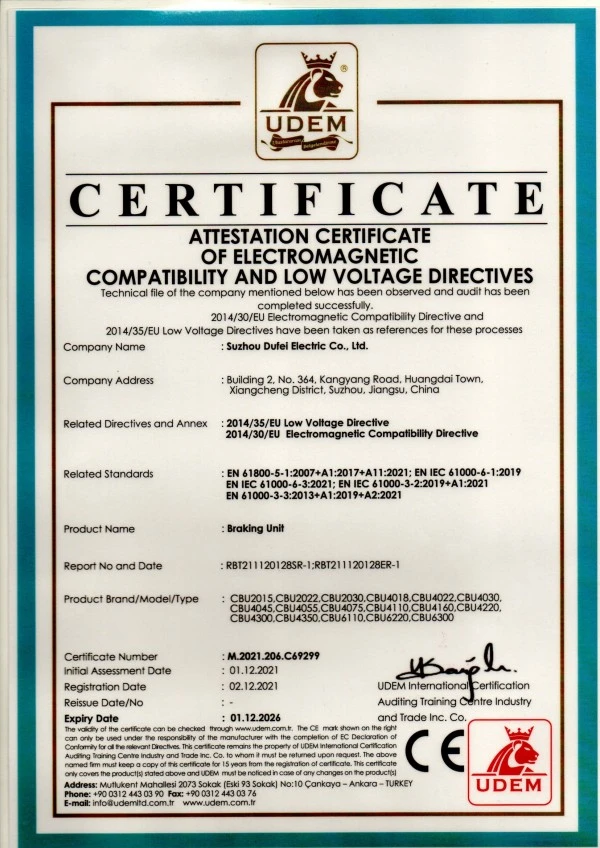

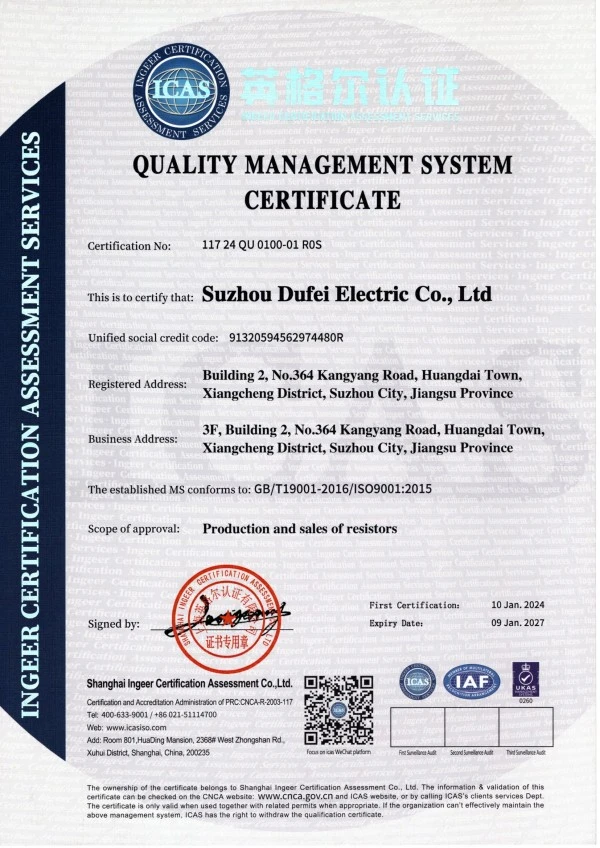

Dufew Electric má certifikace ISO a CE podporující její aktivity v oblasti řízení jakosti a dodržování shody produktů.
Příslušné certifikáty a technické dokumenty by měly být potvrzeny podle vybraného modelu, konfigurace produktu a zamýšleného trhu.

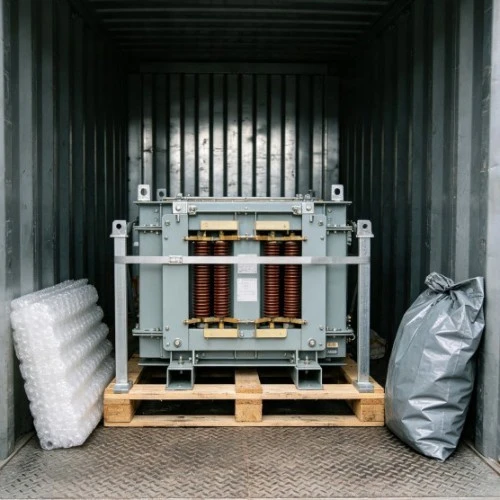

Mezinárodní objednávky mohou být uspořádány podle množství produktu, rozměrů, místa určení a požadavků na doručení.
Podle potřeby lze použít námořní, leteckou, expresní zásilku nebo přepravce jmenovaného zákazníkem. Balení se volí podle struktury produktu a přepravních podmínek.
Instaluje se na napájecím vstupu elektronického zařízení pro potlačení elektromagnetického rušení procházejícího elektrickým vedením. Typické aplikace zahrnují jednofázové měniče, servopohony, spínané napájecí zdroje a řídicí jednotky.
Filtr je navržen tak, aby řešil jak běžné, tak diferenciální vysokofrekvenční rušení. Specifikovaný rozsah filtrování je 5 kHz -- 30 MHz pro příslušnou konfiguraci.
Měl by být instalován co nejblíže napájecímu vstupu chráněného zařízení. Kabely na vstupní a výstupní straně by měly být odděleny, aby se snížila elektromagnetická vazba, která by mohla obejít filtr.
Ano. Je určen pro aplikace včetně jednofázových měničů, servopohonů, spínaných napájecích zdrojů, řídicích jednotek a podobných elektronických zařízení za předpokladu, že elektrické parametry jsou kompatibilní.
Výběr by měl vzít v úvahu jmenovitý a skutečný provozní proud zařízení, napájecí napětí, provozní podmínky a specifikaci filtru. Dodané pokyny pro výběr doporučují přibližně 1,2--1,5násobek jmenovitého proudu zařízení.
Může pomoci, když jsou tyto příznaky způsobeny nebo zhoršeny vedeným elektromagnetickým rušením nebo poruchami elektrického vedení. Pokud je závada způsobena přetížením, nesprávným uzemněním, problémy s izolací nebo vnitřní závadou zařízení, musí být hlavní příčina řešena samostatně.
Elektrický výkon, filtrační struktura, instalační rozměry a další specifikace lze vyhodnotit podle požadavků na zařízení a aplikaci.
Ano. Above 1,000 m, reduced heat dissipation may require current derating. The supplied technical information specifies a maximum altitude of 2,000 m and recommends 15% current derating above 1,000 m. The final requirement should be confirmed for the selected model.
Dufew Electric dodává napájecí filtry pro jednofázové měniče, servopohony, spínané zdroje, regulátory a další výkonová elektronická zařízení. Filtry používají filtrační komponenty v běžném a diferenciálním režimu ke snížení elektromagnetického rušení přenášeného přes napájecí připojení.
Při výběru produktu uveďte napětí zařízení, jmenovitý proud, provozní frekvenci, podmínky instalace a dostupné informace o rušení pro kontrolu konfigurace.
