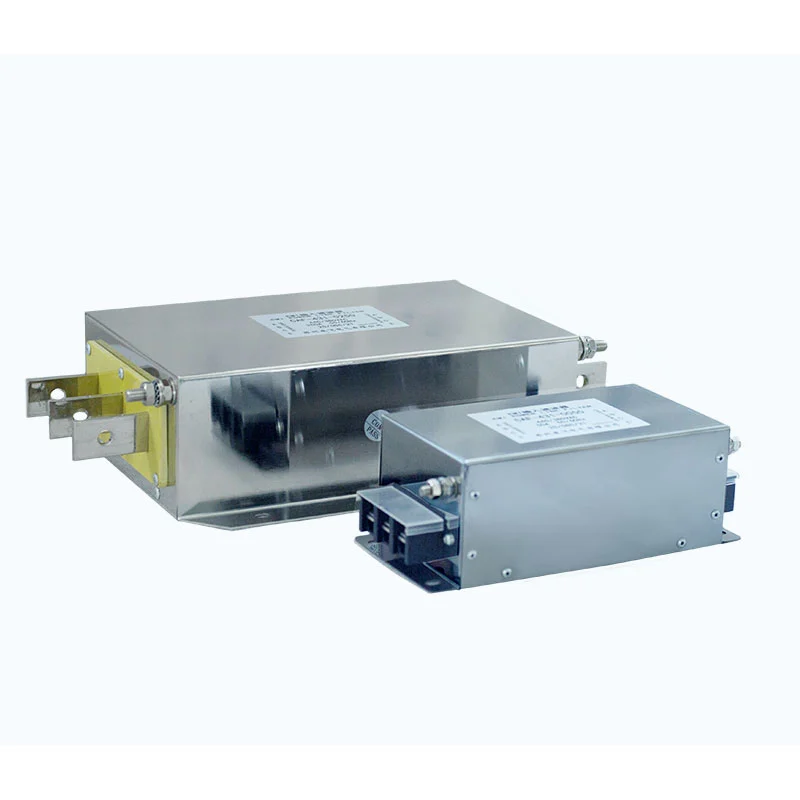

Pasivní filtr

Dufew Electric Passive Filter je navržen pro průmyslové energetické systémy ovlivněné harmonickými proudy z VFD, měničů, usměrňovačů a dalších nelineárních zátěží. Kombinací filtračních tlumivek, kondenzátorů a neindukčních tlumicích odporů v laděném LC obvodu poskytuje nízkoimpedanční cestu pro vybrané harmonické frekvence a pomáhá snižovat cirkulaci harmonických proudů v elektrické síti.

Nelineární zátěže generované během konverze AC-DC a přepínání výkonové elektroniky mohou přispívat k přehřívání transformátoru, zvýšeným ztrátám kabelů, sníženému účiníku, dodatečnému namáhání elektrického zařízení a nestabilní kvalitě napájení. V závislosti na podmínkách systému může být konfigurace filtrování navržena tak, aby adresovala charakteristické harmonické, jako jsou složky 5., 7., 11. a vyššího řádu.

Systém pomáhá snižovat zkreslení harmonického proudu, zlepšovat účiník, omezovat ztráty související s harmonickými a podporuje stabilní elektrický provoz. Ve srovnání s aktivními systémy kompenzace harmonických používá pasivní filtrování relativně jednoduchou elektrickou strukturu bez složitých řídicích obvodů, díky čemuž je vhodné pro nepřetržitý provoz v průmyslových aplikacích s předvídatelnými harmonickými charakteristikami.

Jak funguje LC filtrační systém?

Laděný rezonanční obvod

Tlumivka a kondenzátor tvoří laděnou LC větev určenou pro specifické harmonické frekvence.

Když harmonické proudy dosáhnou navrženého frekvenčního rozsahu, filtrační větev poskytuje cestu s nižší impedancí než elektrická síť, což umožňuje efektivní absorpci harmonických proudů.

Tento design poskytuje:

- Cílené snížení harmonických

- Nižší zkreslení průběhu proudu

- Vylepšená elektrická stabilita

- Možnost nepřetržitého průmyslového provozu

Návrh tlumení a ochrany

Integrovaný neindukční odpor řídí rezonanční charakteristiky a zlepšuje stabilitu obvodu.

Tlumicí struktura pomáhá:

- Zabraňte nadměrnému zesílení rezonance

- Omezte abnormální harmonický proud

- Zlepšete spolehlivost kondenzátoru

- Prodlužte životnost systému

Klíčové výhody

1. Jednoduchá pasivní struktura

Pasivní design funguje bez ovladačů DSP nebo přídavných elektronických kompenzačních modulů, což má za následek přímou elektrickou strukturu s menším počtem řídicích komponent, nižšími požadavky na údržbu a dobrou přizpůsobivostí průmyslovému provoznímu prostředí.

2. Vylepšená kvalita napájení

Snížením cirkulace harmonického proudu může systém pomoci omezit ztráty transformátorů a kabelů, snížit nárůst teploty, zlepšit účiník a podpořit stabilnější provoz připojených elektrických zařízení.

3. Určeno pro průmyslové aplikace

Dufew aplikuje technické úvahy na magnetické komponenty, přizpůsobení reaktoru a kondenzátoru, tepelný výkon a elektrickou bezpečnost. Výsledná konfigurace je vhodná pro nepřetržitý provoz v průmyslových energetických systémech s relativně předvídatelnými harmonickými charakteristikami.

Typické aplikace

Pasivní filtr Dufew je vhodný pro průmyslové systémy s relativně stabilními harmonickými charakteristikami.

Typické aplikace zahrnují výrobní závody, metalurgická a chemická zpracovatelská zařízení, těžební zařízení, textilní stroje, linky na výrobu papíru, přístavní stroje a vstřikovací systémy, kde je třeba řídit nelineární zatížení a harmonické proudy.

Možnost přizpůsobeného designu

Různé elektrické systémy vyžadují různé parametry filtrování.

Dufew poskytuje technickou podporu založenou na:

- Harmonická naměřená data

- Zatěžovací charakteristiky

- Úroveň napětí systému

- Instalační prostředí

- Požadovaný výkon THDI

K dispozici jsou přizpůsobená řešení pro různé požadavky na kvalitu průmyslové energie.

Průvodce výběrem

Výběr vhodného filtračního řešení vyžaduje vyhodnocení:

Dufew poskytuje přizpůsobená doporučení na základě dat měření harmonických, systémových parametrů a požadavků projektu.

Výrobní kapacita a zajištění kvality

Dufew Electric se specializuje na výrobu průmyslové výkonové elektroniky, poskytuje pasivní filtry, reaktory, brzdné odpory, transformátory a přizpůsobená elektrická řešení pro průmyslové aplikace. Její inženýrská činnost pokrývá harmonickou analýzu, přizpůsobení elektrických parametrů a požadavky na kvalitu napájení a podporuje návrh a výrobu produktů pro konkrétní aplikace.

Mezi klíčové výrobní možnosti patří zpracování magnetického jádra, přesné vinutí reaktoru, přizpůsobení kondenzátorů a rezistorů, ověřování elektrických parametrů a testování tepelného výkonu. V závislosti na konfiguraci produktu může kontrola kvality zahrnovat:

- Testování izolačního odporu
- Testování dielektrické odolnosti
- Ověření rezonančních parametrů
- Testování nárůstu teploty
- Kontrola elektrických parametrů
- Kontrola finálního vzhledu

Dokumentace kvality může zahrnovat certifikaci managementu kvality ISO, zprávy o zkouškách výrobků a záznamy o ověření elektrického výkonu podle příslušných požadavků na produkt a projekt.

Dufew Electric podporuje OEM výrobu, přizpůsobený elektrický design, technickou spolupráci a projektová řešení kvality napájení.

Technické specifikace

Pasivní filtr vs aktivní harmonický filtr

FAQ

Q1: Jaké součásti se používají v pasivním filtru?

Pasivní filtr se skládá z tlumivek, kondenzátorů a tlumicích odporů, které tvoří vyladěný LC obvod. Tyto komponenty poskytují nízkoimpedanční cestu pro vybrané harmonické proudy a pomáhají zlepšit kvalitu napájení.

Q2: Jak by měl být vybrán vhodný model?

Výběr modelu závisí na jmenovitém napětí, provozním proudu, harmonickém zdroji, harmonickém spektru, požadavcích THDi, konfiguraci systému a podmínkách instalace.

Q3: Je toto řešení vhodné pro všechny harmonické podmínky?

Pasivní filtrace je obecně vhodná pro systémy se stabilními harmonickými charakteristikami. Aplikace s rychle se měnícími harmonickými zátěžemi mohou vyžadovat alternativní řešení kompenzace.

Q4: Může Dufew přizpůsobit řešení filtrování?

Ano. Dufew poskytuje přizpůsobená řešení na základě úrovně napětí, proudové kapacity, harmonických charakteristik, požadavků na instalaci a podmínek projektu.
