Filtr frekvenčního měniče je instalován kolem frekvenčního měniče pro kontrolu elektrického rušení generovaného během regulace rychlosti motoru.
Typické spojení je:
Napájení → Filtrování vstupu → VFD → Filtrování výstupu → Motor
Tyto dvě části se zabývají různými částmi systému pohonu.
Vstupní filtrování řídí elektromagnetické rušení mezi VFD a napájecí sítí.
Výstupní filtrování zeslabuje vysokofrekvenční komponenty produkované PWM spínáním předtím, než se dostanou kabelem k motoru.
Tato konfigurace je určena pro aplikace, kde je třeba vzít v úvahu jak EMI na straně výkonu, tak vysokofrekvenční efekty na straně motoru.
Liší se od běžného vstupního EMI filtru, který filtruje pouze spojení mezi napájecím zdrojem a měničem.
Spínací zařízení uvnitř VFD generují vysokofrekvenční elektrické komponenty, které mohou procházet napájecím zdrojem a ovlivňovat další zařízení ve stejném distribučním systému. Vstupní sekce využívá magnetické a kapacitní komponenty pro útlum v běžném a diferenciálním režimu, které mohou zahrnovat tlumivky v běžném režimu, induktivní komponenty v diferenciálním režimu, kondenzátory X, kondenzátory Y a odpory.
Vstupní sekce je určena pro potlačení elektromagnetického rušení vedením a nenahrazuje vyhrazený systém kompenzace harmonických, kde platí specifické požadavky na nízkofrekvenční THD.
VFD vytváří výstupní křivku PWM s rychlými přechody napětí. U dlouhých motorových kabelů může distribuovaná kapacita a impedance ovlivnit průběh napětí na svorkách motoru. Výstupní část tlumí vysokofrekvenční komponenty a může pomoci snížit dv/dt na straně motoru, efekty odražených vln, namáhání izolace vinutí motoru a určitý vysokofrekvenční hluk motoru.
Skutečný výkon závisí na spínacích charakteristikách VFD, délce a konstrukci kabelu, izolaci motoru, uzemnění a zvolené konfiguraci filtru.
Ne každá instalace VFD vyžaduje vstupní i výstupní filtrování.
Požadovaná konfigurace závisí na řešeném problému.
| Podmínka aplikace | Typická úvaha o filtrování |
|---|---|
| VFD interference entering the power network | EMI filtr na vstupní straně |
| Rušení ovlivňující blízké ovládací zařízení | EMI filtr na vstupní straně |
| Dlouhý kabel motoru | Může být vyžadováno filtrování na výstupní straně |
| Vysoký dv/dt na straně motoru | Filtrování na výstupní straně |
| Problémy s napětím odražených vln | Filtrování na výstupní straně |
| Rušení na straně napájení i na straně motoru | Integrovaný vstupní/výstupní filtr |
Toto rozlišení je důležité při výběru produktu. Filtr by měl být specifikován podle skutečného elektrického problému, spíše než instalace jednoduše proto, že je přítomen VFD.

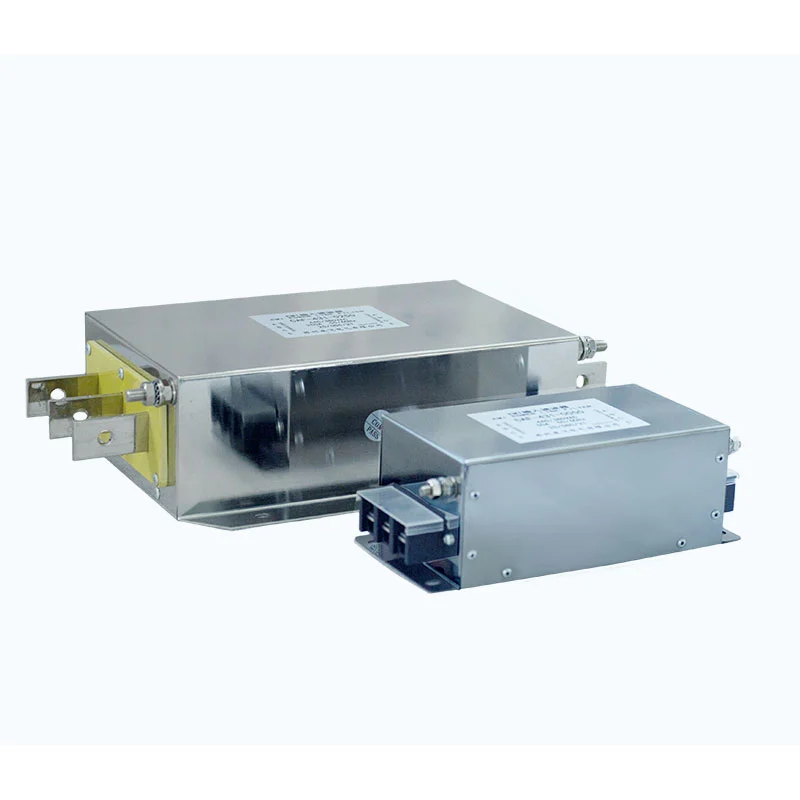

Dufew Electric kombinuje vstupní a výstupní filtrační obvody v jedné sestavě.
Dvě sekce mají samostatné elektrické cesty a oblasti svorek pro připojení k napájecímu zdroji, VFD a motoru.
Filtrační síť může zahrnovat:
- Běžné magnetické součástky
- Indukční součástky v diferenciálním režimu
- X kondenzátorů
- Y kondenzátory
- Tlumicí odpory
- Další komponenty požadované vybranou konfigurací
Integrovaná konstrukce snižuje potřebu instalovat dvě samostatná pouzdra filtru, když je vyžadována vstupní i výstupní filtrace.
Skutečné vnitřní uspořádání závisí na hodnocení produktu a konfiguraci.
| Parametr | Specifikace |
|---|---|
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Provozní frekvence | 50Hz / 60Hz / až 500Hz |
| Jmenovitý proud | 5A-1600A |
| Dielektrická pevnost, řádek k řádku | 1500VDC / 60s |
| Dielektrická pevnost, vedení k zemi | 2500VDC / 60s |
| Izolační odpor | >100MΩ při 1000VDC |
| Schopnost přetížení | 1,4 × jmenovitý proud po dobu 1 minuty |
| Minimální interval přetížení | 15 minut |
| Maximální délka kabelu* | 400m stíněný / 300m nestíněný |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | T40 / F (155 °C) |
| Stupeň zpomalující hoření | UL94V-2 |
| Standard produktu | GB/T 15287/8 |
* Maximální délka kabelu závisí na aplikaci a měla by být ověřena podle výstupních charakteristik VFD, motoru, typu kabelu, uspořádání uzemnění a vybraného modelu filtru.
Typický model filtru Dufew je: CAF-4 3 1-0010
| Kód | Popis |
|---|---|
| CAF | Řada filtrů Dufew Electric |
| 4 | Třída napětí; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Konfigurace fáze; 3 = třífázový, 1 = jednofázový |
| 1 | Kategorie filtru; 1 = vstupní filtr, 2 = výstupní filtr |
| 0010 | Jmenovitý proud; 0010 = 10A |
Pro konfiguraci integrovaného vstupu/výstupu by měl být příslušný kód modelu potvrzen podle výkresu a specifikace odpovídajícího produktu.
| Aplikace | Hlavní požadavek | Funkce filtrování |
|---|---|---|
| Systémy pohonů s proměnnou frekvencí | Řídicí EMI generované během provozu VFD | Potlačení EMI vedené na vstupní straně a vysokofrekvenční filtrování na výstupní straně |
| Systémy servopohonů | Snižte elektrické rušení v okolí servozařízení | Řízení EMI na vstupní straně a filtrování na výstupní straně motoru |
| Řízení průmyslových motorů | Zlepšit EMC výkon systémů pohonu motoru | Potlačit vedené rušení a vysokofrekvenční spínací komponenty |
| CNC stroje a obráběcí stroje | Snižte rušení ovlivňující ovládací a hnací zařízení | Vstupní filtrování EMI a redukce dv/dt na výstupní straně |
| Instalace dlouhých motorových kabelů | Řízení efektů odražené vlny a vysokofrekvenčního napětí | Filtrování na výstupní straně mezi VFD a motorem |
| Systémy dopravníků, čerpadel a ventilátorů | Snižte rušení způsobené provozem motoru s proměnnými otáčkami | Potlačení EMI na vstupní straně a v případě potřeby výstupní filtrování |
| Zařízení pro průmyslovou automatizaci | Omezte rušení mezi systémy pohonu a blízkou elektronikou | Filtrování v běžném a diferenciálním režimu |
| Výrobní zařízení | Řeší rušení na straně napájení i na straně motoru | Integrovaná vstupní a výstupní filtrace |
Poznámka: Požadovaná konfigurace filtru závisí na VFD, motoru, délce kabelu, podmínkách EMC a konkrétním problému s rušením. Ne každá aplikace VFD vyžaduje vstupní i výstupní filtrování.
| Parametr výběru | Informace jsou povinné | Účel |
|---|---|---|
| Model VFD | Výrobce a číslo modelu | Chcete-li určit použitelnou konfiguraci vstupu/výstupu |
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC | Aby se jmenovité napětí filtru shodovalo se systémem pohonu |
| Jmenovitý proud | Vstupní nebo výstupní proud VFD | K určení požadovaného jmenovitého proudu filtru |
| Výkon motoru | kW nebo HP | Vyhodnotit požadavky na filtrování na straně motoru |
| Jmenovité napětí motoru | Provozní napětí motoru | Chcete-li ověřit kompatibilitu na výstupní straně |
| Délka kabelu motoru | Skutečná délka kabelu v metrech | Důležité pro vyhodnocení efektů dv/dt a odražených vln |
| Typ kabelu | Stíněné nebo nestíněné; konstrukce kabelu tam, kde je to možné | Posoudit EMC a vysokofrekvenční charakteristiky |
| Přepínací frekvence | VFD nosná/spínací frekvence, je-li k dispozici | Pomáhá vyhodnotit požadavky na vysokofrekvenční filtrování |
| Instalační prostředí | Řídicí skříň, stroj, výrobní linka atd. | Určení aspektů instalace a EMC |
| Podmínka rušení | EMI, hluk motoru, dv/dt, odražená vlna, rušení blízkého zařízení atd. | Chcete-li zjistit, zda je vhodné vstupní filtrování, výstupní filtrování nebo integrovaná konfigurace |
| Uspořádání uzemnění | Způsob uzemnění a stínění kabelu | Důležité pro účinnou kontrolu vysokofrekvenčního rušení |
Pro předběžné hodnocení mohou zákazníci poskytnout:
Model VFD + jmenovité napětí + jmenovitý proud + výkon motoru + délka kabelu motoru + typ kabelu + spínací frekvence + pozorované rušení
Tato informace je obecně užitečnější pro výběr filtru než specifikovat filtr pouze podle výkonu motoru.
Správná instalace je důležitá, protože vysokofrekvenční rušení může obejít část filtračního obvodu nevhodným zapojením.
Připojte vstupní část mezi napájecí zdroj a VFD.
Připojte výstupní sekci mezi VFD a motor.
Vstupní a výstupní svorky musí být zapojeny podle schématu zapojení výrobku a nesmí být zaměněny.
Kabely na straně napájení a na straně motoru by měly být vedeny odděleně.
Vyvarujte se dlouhých paralelních vedení mezi vstupními a výstupními vodiči filtru, protože elektromagnetická vazba může snížit účinnost filtrování.
Filtr by měl být uzemněn podle příslušných požadavků na elektrickou instalaci a pokynů výrobce VFD EMC.
Pro vysokofrekvenční rušení je obecně preferována krátká zemnící cesta s nízkou impedancí.
Pokud je použit stíněný motorový kabel, stínění kabelu by mělo být zakončeno podle požadavků výrobce VFD na EMC.
Před zapnutím systému zkontrolujte:
- Jmenovité napětí a proud filtru
- Připojení terminálů
- Uzemnění
- Vedení vstupních/výstupních kabelů
- Připojení motoru
- Mechanická montáž
Po instalaci ověřte normální provoz VFD a motoru a zkontrolujte původní stav rušení.
Dufew Electric vyrábí komponenty výkonové elektroniky včetně rezistorů, brzdových systémů, reaktorů, filtrů, transformátorů a přizpůsobených elektrických komponent. Filtry měniče kmitočtu se vyrábějí podle požadované elektrické konfigurace a aplikace.
Výrobní proces obvykle zahrnuje kontrolu komponent, zpracování magnetických komponent, vinutí a izolaci, montáž filtru, elektrické testování, závěrečnou kontrolu a balení. V závislosti na konfiguraci produktu mohou kontroly kvality zahrnovat specifikaci komponent, vinutí, izolaci, svorky, izolační odpor, dielektrickou pevnost, elektrický výkon a rozměry.
Podle požadavků projektu lze poskytnout výkresy specifické pro produkt, záznamy o zkouškách a technické dokumenty.
Dufew Electric má certifikace ISO a CE, které podporují její řízení kvality a požadavky na shodu výrobků.
Příslušný certifikát a technická dokumentace by měly být potvrzeny podle konkrétního modelu produktu a cílového trhu.
Kontrola kvality pokrývá příslušné fáze od ověření součástí a montáže přes elektrické testování a výstupní kontrolu.
Dufew Electric dodává filtry a další komponenty výkonové elektroniky OEM výrobcům, distributorům, systémovým integrátorům a průmyslovým uživatelům.
Způsob balení a dodání se volí podle rozměrů produktu, hmotnosti, množství, místa určení a požadavků zákazníka.
Dostupné způsoby dopravy mohou zahrnovat:
- Námořní přeprava
- Letecká přeprava
- Expresní doručení
- Zákazníkem jmenovaný dopravce
Balení se volí podle konstrukce výrobku a přepravních podmínek.
Mezi napájecí zdroj a VFD je instalován vstupní filtr pro řízení elektromagnetického rušení. Výstupní filtr je instalován mezi VFD a motorem pro ovládání vysokofrekvenčních komponent, dv/dt a efektů odražených vln.
Ne. Požadavek závisí na délce kabelu motoru, výstupních charakteristikách VFD, izolaci motoru, podmínkách EMC a požadavcích aplikace.
Ano. Lze jej vyhodnotit pro aplikace servopohonů, kde je třeba řídit vysokofrekvenční rušení na vstupní straně nebo na straně motoru. Elektrický výkon musí odpovídat systému pohonu.
Ano. Výstupní sekce je navržena tak, aby tlumila vysokofrekvenční spínací komponenty a může snížit dv/dt na svorkách motoru. Skutečný výsledek závisí na VFD, konfiguraci filtru, kabelu a motoru.
Ano. Dlouhé motorové kabely mohou zvýšit efekty odražené vlny a vysokofrekvenčního napětí, takže výstupní filtrování je relevantnější. Přípustná délka kabelu musí být potvrzena pro konkrétní aplikaci.
Ne nutně. Tento produkt je primárně určen pro EMI a vysokofrekvenční filtrování kolem VFD systémů. Pokud je požadavkem řídit specifické harmonické řády energetického systému nebo THD, mělo by být vyhodnoceno vyhrazené řešení pro zmírnění harmonických.
Za normálních okolností není nutné žádné elektronické nastavení, protože filtr je pasivní. Stále je nutný správný výběr modelu, zapojení, uzemnění a instalace.
Pro výběr vhodné konfigurace jsou užitečné model VFD, napájecí napětí, jmenovitý proud, výkon motoru, délka kabelu motoru, typ kabelu a konkrétní rušení nebo problém na straně motoru.
Dufew Electric vyrábí filtry měničů s proměnnou frekvencí pro VFD, servopohony, řídicí systémy motorů a zařízení pro průmyslovou automatizaci.
Integrovaná konfigurace poskytuje filtrování EMI na vstupní straně a filtrování motoru na výstupní straně v rámci jedné sestavy. Výběr může být založen na jmenovitém výkonu měniče, charakteristikách motoru, délce kabelu, podmínkách EMC a požadavcích na instalaci.
Pro hodnocení produktu uveďte model VFD, výkon motoru, jmenovitý proud, délku kabelu motoru, typ kabelu a napájecí napětí.
