Shrnutí článku: A brzdící vrtulníkje nezbytnou součástí dynamických brzdových systémů pro pohony s proměnnou frekvencí (VFD), pomáhá řídit regenerativní energii během zpomalování motoru a generální opravy.Dufew Electricposkytuje brzdové choppery řady CBU navržené pro kompatibilní systémy pohonů 220V, 380V a 690V. Monitorováním napětí stejnosměrné sběrnice a přepínáním přebytečné energie na externí brzdný odpor tato zařízení pomáhají řídit nárůst napětí a podporují spolehlivý brzdný výkon. Tato příručka vysvětluje, jak brzdové choppery fungují, jejich klíčové technické parametry, kritéria výběru, průmyslové aplikace a úvahy o instalaci.
Brzdný chopper je elektronické spínací zařízení používané ve stejnosměrném meziobvodu frekvenčního měniče pro řízení přebytečné regenerační energie. Spolupracuje s brzdným odporem, který pomáhá zabránit nárůstu napětí stejnosměrné sběrnice nad přijatelnou provozní úroveň během zpomalování motoru.
Během normálního provozu dodává VFD elektrickou energii do motoru, aby generoval mechanický pohyb. Když motor zpomaluje nebo pohání repasovanou zátěž, může dočasně fungovat jako generátor. Výsledná elektrická energie proudí zpět do stejnosměrné sběrnice, což může způsobit poruchu přepětí, pokud energii nelze adekvátně absorbovat.
Brzdný chopper řeší tento problém přepnutím elektrické cesty na externí brzdný odpor, když napětí stejnosměrné sběrnice dosáhne předem stanovené prahové hodnoty. Rezistor přeměňuje přenesenou elektrickou energii na teplo.

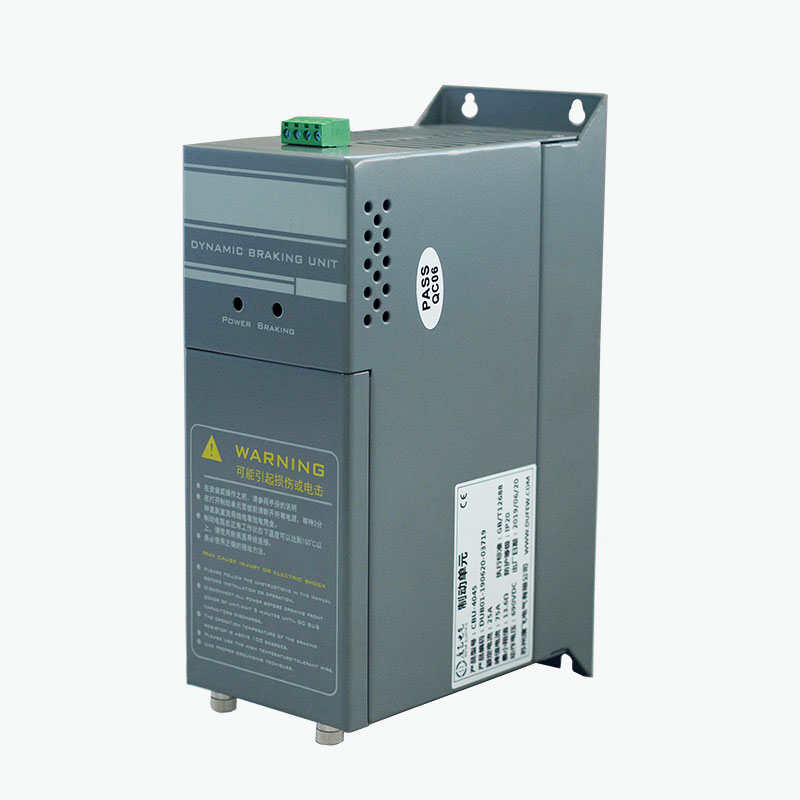

Řada CBU Dufew Electric je navržena pro externí aplikace dynamického brzdění v kompatibilních systémech pohonu. Jeho konfiguraci lze zvolit podle napětí systému, požadavků na brzdění, charakteristik rezistoru a podmínek instalace.
Princip činnosti spoléhá na monitorování napětí DC sběrnice a rychlé elektronické spínání. V řadě CBU spínací obvod na bázi IGBT automaticky reaguje, když napětí dosáhne nakonfigurovaného prahu brzdění.
Tento proces se během brzdění podle potřeby opakuje. Pomáhá řídit napětí DC sběrnice bez nutnosti samostatného externího ovladače pro základní monitorování napětí.
Pro další informace o souvisejícím vybavení prozkoumejte řešení brzdových jednotek Dufew Electric a produkty průmyslové výkonové elektroniky.
Správně zvolený brzdný chopper může zlepšit výkon dynamického brzdového systému, zejména v aplikacích zahrnujících časté zastavování, vysokou setrvačnost nebo generální opravy.
Skutečný výkon závisí na měniči, setrvačnosti motoru, brzdném odporu, regenerativní energii, brzdné frekvenci, pracovním cyklu a prostředí instalace. Proto by měl být chopper vybrán spíše jako součást kompletního brzdového systému než jako izolovaná součást.
Technické specifikace určují, zda je brzdný chopper vhodný pro konkrétní instalaci VFD. Následující tabulka shrnuje referenční parametry publikované pro řadu CBU Dufew Electric.
| Parametr | Referenční specifikace | Technická úvaha |
|---|---|---|
| Napětí hnacího systému | Třídy 220V, 380V a 690V AC | Musí odpovídat kompatibilní konfiguraci měniče a DC sběrnice. |
| Brzdné napětí třídy 220V | DC 340/360/380/400/420V ±10V | Volitelné prahové hodnoty pro kompatibilní konfigurace. |
| Brzdné napětí třídy 380V | DC 630/660/690/730/760V ±10V | Musí odpovídat vybranému modelu pohonu a chopperu. |
| Brzdné napětí třídy 690V | DC 1140V ±10V | Vyžaduje potvrzení kompatibility systému. |
| Způsob ovládání | Automatické monitorování napětí DC sběrnice | Umožňuje automatické přepínání během regenerativního provozu. |
| Paralelní odezva | ≤1 ms | Referenční specifikace odezvy pro kompatibilní paralelní konfigurace. |
| Spouštěcí teplota ventilátoru | Přibližně 45°C | Podporuje tepelné řízení za příslušných provozních podmínek. |
| Ochrana proti přehřátí | Přibližně 85°C | Poskytuje práh tepelné ochrany. |
| Stupeň ochrany | IP20 nebo vyšší, v závislosti na konfiguraci | Ověřte stupeň krytí konkrétního modelu. |
| Použitelný standard | GB/T 12668 | Potvrďte příslušné požadavky a dokumentaci pro vybraný produkt. |
Poznámka: Toto jsou referenční specifikace, které nezaručují, že každý model podporuje všechna uvedená nastavení. Před objednáním nebo instalací si ověřte konečný model, brzdné napětí, elektrické jmenovité hodnoty a ochranné funkce v dokumentaci k produktu.
Výběr brzdného chopperu vyžaduje více než jen přizpůsobení jeho jmenovitého výkonu výkonu motoru. Regenerační energie a tepelné zatížení se značně liší podle poháněného zařízení a provozního cyklu.
Identifikujte jmenovité vstupní napětí VFD a charakteristiky DC sběrnice. Vyberte kompatibilní třídu napětí chopperu a ověřte, zda zvolený práh brzdění vyhovuje povolenému provoznímu rozsahu měniče.
Zatížení s vysokou setrvačností může při zpomalení generovat významnou regenerační energii. Kratší časy zastavení mohou zvýšit potřebnou okamžitou brzdnou sílu. Zvláštní pozornost vyžadují aplikace, jako jsou odstředivky, kladkostroje a vysokorychlostní stroje.
Hodnota odporu rezistoru, jmenovitý výkon, kapacita pulzní energie a pracovní cyklus musí být kompatibilní s VFD a chopperem. Nevhodný odpor může způsobit nadměrný proud, přehřátí nebo nedostatečný brzdný výkon.
Stroj, který se zastavuje každých pár sekund, má jiné tepelné požadavky než stroj, který se zastavuje jen občas. Časté brzdění může zvýšit průměrné teplo generované rezistorem a spínacím obvodem.
Okolní teplota, větrání krytu, montážní vůle a proudění vzduchu ovlivňují tepelný výkon. Vybrané zařízení musí být instalováno v souladu s požadavky výrobce na elektroinstalaci a ventilaci.
Následující kontrolní seznam vám může pomoci připravit technický dotaz:
Brzdné choppery jsou užitečné v systémech pohonu, kde motor vrací energii během zpomalování, spouštění nebo jiných provozních podmínek regenerace. Mezi typické aplikace patří:
Ne každá aplikace vyžaduje externí brzdný chopper. Rozhodnutí závisí na vestavěné brzdné schopnosti VFD, požadované době zastavení, charakteristikách zatížení a frekvenci regenerativního provozu.
Přestože tyto komponenty spolupracují, plní různé funkce. Pochopení tohoto rozdílu pomáhá konstruktérům vybrat kompatibilní dynamický brzdový systém.
| Komponent | Primární funkce | Výběr zaměření |
|---|---|---|
| Brzdící vrtulník | Přepíná brzdový okruh podle napětí DC sběrnice. | Požadavky na třídu napětí, spínací kapacitu, ochranu a brzdění. |
| Brzdný odpor | Přeměňuje regenerovanou elektrickou energii na teplo. | Odpor, jmenovitý výkon, kapacita pulzní energie a pracovní cyklus. |
| VFD DC sběrnice | Zajišťuje elektrické připojení k brzdovému okruhu. | Limity napětí, kompatibilita svorek a specifikace měniče. |
Brzdný chopper nemůže sám odvádět regenerační energii. Řídí spínací dráhu, zatímco rezistor absorbuje energii. Oba musí být kompatibilní s měničem a zamýšlenými provozními podmínkami.
Pro aplikace vyžadující širší elektrické řešení nabízí Dufew Electric také související komponenty výkonové elektroniky pro průmyslové pohony a systémy řízení výkonu.
Správná instalace pomáhá podporovat bezpečný provoz, účinné chlazení a konzistentní brzdný výkon. Před uvedením do provozu by měl kvalifikovaný elektrikář ověřit následující:
Během běžné údržby zkontrolujte uvolněné spoje, nahromaděný prach, omezené proudění vzduchu, známky přehřátí a abnormální poškození rezistoru. Jakékoli testování nebo údržba týkající se stejnosměrné sběrnice se musí řídit bezpečnostními pokyny výrobce. Pohon by měl být izolován od zdroje napájení a před zahájením práce je třeba ověřit, zda je stejnosměrná sběrnice vybitá.
Instalace a údržba by měly odpovídat platným požadavkům na elektrickou bezpečnost. Nespoléhejte na brzdový chopper jako náhradu za mechanický nebo bezpečnostní brzdový systém požadovaný strojem.
Jeho hlavním účelem je řídit regenerativní energii vrácenou do stejnosměrné sběrnice VFD během zpomalování nebo generální opravy. Přepíná přebytečnou energii na kompatibilní brzdný odpor, aby se zabránilo nadměrnému napětí stejnosměrné sběrnice.
Ne. Přerušovač řídí, kdy vede brzdný okruh, zatímco rezistor přeměňuje elektrickou energii na teplo. Plní doplňkové funkce a musí být správně sladěny.
Ne. Některé pohony mají dostatečnou vestavěnou brzdnou schopnost pro zamýšlené zatížení. Externí chopper může být potřeba, když rekuperační energie, frekvence brzdění nebo požadované zpomalení překročí kapacitu vnitřního obvodu.
Publikované informace o produktu identifikují konfigurace pro kompatibilní systémy pohonů 220 V, 380 V a 690 V. Přesný model a brzdné napětí musí být potvrzeno podle specifikací DC sběrnice měniče.
Kompatibilní jednotky mohou být zapojeny paralelně, když jedna jednotka nemůže splnit požadovanou brzdnou kapacitu a konstrukce produktu toto uspořádání podporuje. Zapojení, konfigurace rezistoru, koordinace spínání a tepelné požadavky musí být ověřeny pro celý systém.
Výběr závisí na mezích odporu měniče, brzdném výkonu, energii na brzdný cyklus, frekvenci provozu a pracovním cyklu. Rezistor musí být také kompatibilní s elektrickými parametry měniče a podmínkami instalace.
Uveďte model VFD, napětí systému, výkon motoru, typ zátěže, dobu zpomalení, frekvenci brzdění, specifikace odporu, pracovní cyklus a podmínky instalace. Tyto podrobnosti pomáhají dodavateli posoudit vhodný model a konfiguraci.
Správně zvolený brzdný chopper pomáhá řídit regenerativní energii, řídit nárůst napětí DC sběrnice a podporuje spolehlivé dynamické brzdění v průmyslových pohonných systémech. Jeho účinnost závisí na přizpůsobení chopperu, brzdného odporu, napětí měniče, charakteristik zátěže a tepelných požadavků dané aplikaci.
Řada CBU společnosti Dufew Electric poskytuje možnosti brzdného chopperu pro kompatibilní systémy pohonů 220 V, 380 V a 690 V s výběrem modelu na základě elektrických jmenovitých hodnot a provozních podmínek. Ať už váš projekt zahrnuje výtahy, jeřáby, dopravníky, odstředivky nebo jiné průmyslové stroje, pro vhodné brzdové řešení je zásadní pečlivé přezkoumání specifikací.
