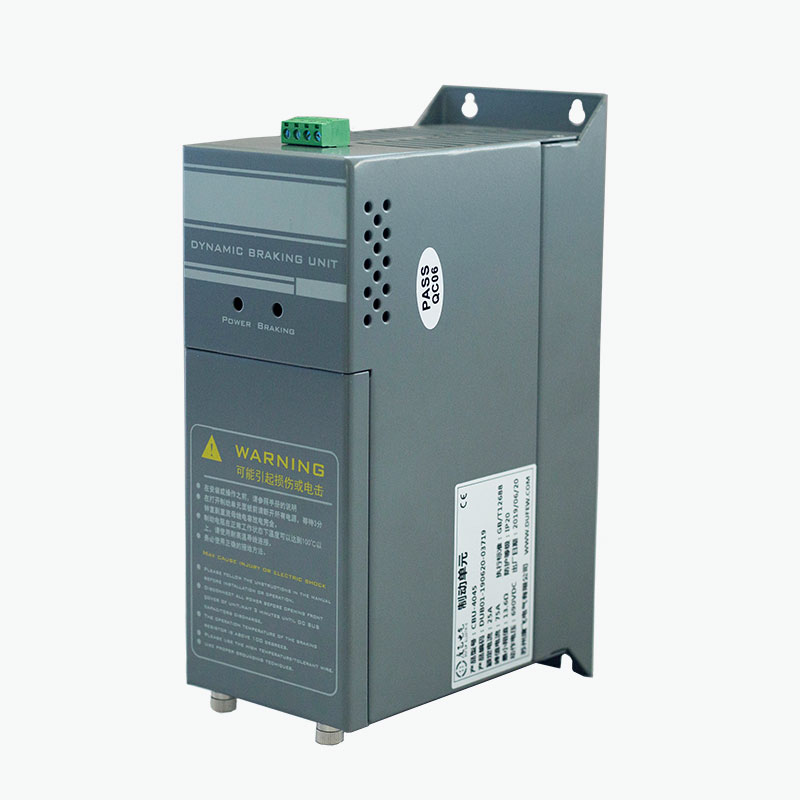

Brzdný vrtulník

Brzdný chopper je spínací součást dynamického brzdového systému. Sama o sobě nerozptýlí regenerační energii; místo toho řídí spojení mezi stejnosměrnou sběrnicí a brzdným odporem.

Během zpomalování motoru může motor dočasně fungovat jako generátor. Výsledná regenerační energie proudí zpět do stejnosměrné sběrnice a způsobuje zvýšení napětí sběrnice. Když napětí dosáhne provozního prahu chopperu, spínací obvod IGBT vede a nasměruje energii do brzdného odporu.

Když napětí stejnosměrné sběrnice klesne pod prahovou hodnotu uvolnění, chopper se vypne.

Tento provozní cyklus umožňuje brzdnému odporu absorbovat regenerační energii a pomáhá předcházet nadměrnému napětí stejnosměrné sběrnice během zpomalování nebo generální opravy.

Hlavní funkce

- Řídí vybíjení rekuperační energie přes brzdný odpor

- Omezuje nárůst napětí DC sběrnice při dynamickém brzdění

- Poskytuje rychlé přepínání během regeneračních podmínek

- Podporuje externí brzdění pro pohony vyžadující vyšší brzdnou kapacitu

- Poskytuje ochranu chopperu a brzdového okruhu

- Umožňuje paralelní připojení více jednotek pro vyšší požadavky na brzdění

Skutečný brzdný výkon závisí na systému pohonu, setrvačnosti motoru, charakteristikách zátěže, brzdném odporu, brzdné frekvenci a požadované době zpomalení.

Princip fungování

Řada CBU používá spínací obvod na bázi IGBT připojený ke stejnosměrné sběrnici frekvenčního měniče.

Operační sekvence je:

Zpomalení motoru → Rekuperační energie → Vzestup napětí stejnosměrné sběrnice → Zapnutí měniče → Energie proudí do brzdného odporu → Energie rozptýlená jako teplo

Přerušovač nepřetržitě monitoruje napětí stejnosměrné sběrnice, místo aby se spoléhal na samostatný externí ovladač.

Když napětí sběrnice překročí nakonfigurovaný provozní práh, IGBT vede a přenáší regenerační energii do rezistoru. Když se napětí vrátí do příslušného rozsahu, spínací zařízení se vypne.

Tento způsob řízení je zvláště užitečný pro aplikace, ve kterých je regenerovaná energie příliš velká nebo příliš častá pro vnitřní brzdový okruh měniče.

Technické parametry

Poznámka: Konečné brzdné napětí, model a elektrická konfigurace by měly být potvrzeny podle vybraného produktu a systému pohonu.

Kontrola a ochrana

Řada CBU integruje spínací a ochranné funkce požadované pro externí dynamický brzdový obvod.

Monitorování napětí DC sběrnice

Řídicí obvod nepřetržitě monitoruje napětí DC sběrnice. Když napětí dosáhne nastavené prahové hodnoty brzdění, spínací obvod IGBT převede regenerační energii do brzdného odporu.

Rychlé přepínání

Střídač reaguje na změny napětí stejnosměrné sběrnice, aniž by vyžadoval externí řídicí systém. U paralelních konfigurací je specifikovaná synchronizační odezva do 1 ms.

Nastavitelné brzdné napětí

Pro pohonné systémy 220V, 380V a 690V jsou k dispozici různé úrovně brzdného napětí. Vhodné nastavení je určeno napětím stejnosměrné sběrnice měniče a vybraným modelem CBU.

Integrovaná ochrana

V závislosti na konfiguraci produktu ochranné funkce zahrnují:

- Přepěťová ochrana DC sběrnice

- Ochrana proti zkratu brzdového okruhu

- Ochrana proti přehřátí

- Ochrana proti selhání ventilátoru

- Výstup poruchového relé

Ochranné podmínky mohou deaktivovat brzdný výstup a poskytnout chybový signál externímu řídicímu systému.

Tepelný management

Řada CBU používá chlazení nuceným vzduchem pro aplikace vyžadující vyšší brzdnou frekvenci nebo výkon.

Chladicí ventilátor se spustí při teplotě modulu přibližně 45 °C, přičemž specifikovaný bod ochrany proti přehřátí je přibližně 85 °C.

Skutečný tepelný výkon závisí na:

- Brzdná síla

- Pracovní cyklus brzdění

- Okolní teplota

- Větrání skříně

- Montážní vůle

- Provozní frekvence

Sekačka by měla být instalována s dostatečným větráním a volným prostorem v souladu s požadavky na instalaci produktu.

Výběr modelu

Příklad modelu: CBU 4 030

Model by měl být vybrán podle napětí měniče, požadované brzdné kapacity, pracovního cyklu brzdění, brzdného odporu a zátěžové charakteristiky.

Parametry výběru

Výběr brzdového chopperu by měl být založen na skutečných podmínkách regenerace hnacího systému spíše než na samotném výkonu motoru.

Pro výběr techniky by měl být poskytnut model měniče, výkon motoru, typ zátěže, doba zpomalení, brzdná frekvence a stávající specifikace brzdného odporu, pokud jsou k dispozici.

Typické aplikace

Střídač by měl být vybrán podle skutečné brzdné energie a pracovního cyklu spíše než samotného výkonu motoru.

Brzdný střídač a brzdný odpor

Brzdný chopper a brzdný odpor plní různé funkce a běžně se používají společně.

Chopper řídí spínací proces, zatímco rezistor absorbuje energii. Proto musí být hodnota odporu, jmenovitý výkon a pracovní cyklus rezistoru kompatibilní s chopperem a měničem.

Paralelní provoz

Více jednotek CBU lze zapojit paralelně, když požadovaný brzdný výkon překročí kapacitu jedné jednotky. Paralelní konfigurace využívá odpovídající řídicí rozhraní pro koordinaci přepínání mezi připojenými jednotkami a rozložení brzdného zatížení podle návrhu systému.

Při konfiguraci více jednotek je třeba vzít v úvahu faktory, jako je celkový brzdný výkon, napětí stejnosměrné sběrnice, počet chopperů, konfigurace brzdného odporu, uspořádání kabeláže, pracovní cyklus brzdění a tepelné podmínky. Počet jednotek CBU a vhodný způsob připojení by měly být potvrzeny podle zvoleného modelu, parametrů systému a požadavků aplikace.

Pokyny k instalaci

Brzdný chopper je připojen ke stejnosměrné sběrnici a brzdnému odporu frekvenčního měniče podle specifikovaného schématu zapojení.

Před uvedením do provozu:

1. Ujistěte se, že třída napětí CBU odpovídá systému pohonu.

2. Ověřte polaritu DC sběrnice.

3. Potvrďte odpor brzdného odporu a jmenovitý výkon.

4. Zkontrolujte, zda jsou všechny svorky správně připojeny a utaženy.

5. Zajistěte dostatečné větrání kolem sekačky.

6. Udržujte napájecí a řídicí kabely vhodně oddělené.

7. V případě potřeby připojte obvod poruchového relé.

8. Před zapnutím systému proveďte elektrickou kontrolu.

Instalaci by měl provádět kvalifikovaný elektrikář v souladu s dokumentací k produktu a platnými elektrickými požadavky.

Výroba a kontrola kvality

Dufew Electric vyrábí komponenty výkonové elektroniky pro průmyslové pohony a aplikace řízení výkonu, včetně brzdných odporů, brzdových jednotek, reaktorů, filtrů, transformátorů a souvisejících elektrických komponent. Výrobní proces zahrnuje klíčové fáze od vstupní kontroly materiálu a montáže součástí až po elektrické testování, ověření ochranné funkce, výstupní kontrolu a balení.

V závislosti na konfiguraci produktu může kontrola kvality zahrnovat kontrolu elektrického připojení, zkoušku izolačního odporu, zkoušku dielektrické pevnosti, kontrolu spínací funkce, kontrolu ochranné funkce, kontrolu chladicího ventilátoru, kontrolu svorek a kontrolu rozměrů. Tyto postupy se uplatňují podle návrhu výrobku a platných technických požadavků.

Technické dokumenty a záznamy o testech specifické pro produkt mohou být poskytnuty podle požadavků projektu na podporu hodnocení produktu, ověřování kvality a systémové integrace.

Certifikace a standardy

Řada CBU je vyráběna v souladu s platnými požadavky GB/T 12668. Dufew Electric rovněž udržuje příslušné certifikace ISO a CE v rámci svého systému kvality a shody produktů.

Příslušná certifikace a technické dokumenty by měly být potvrzeny podle konkrétního modelu a objednávky.

Dufew Electric Power Electronics Manufacturing

Dufew Electric vyrábí komponenty výkonové elektroniky pro průmyslové pohony, řízení výkonu a aplikace kvality napájení. Její produktové portfolio zahrnuje řešení pro brzdy, odpory, reaktory, filtry a transformátory, včetně brzdných odporů, brzdných chopperů, brzdných jednotek, vstupních a výstupních reaktorů, stejnosměrných reaktorů, EMI filtrů, dv/dt filtrů, sinusových filtrů, harmonických filtrů, transformátorů a průmyslových odporů.

U projektů vyžadujících více elektrických komponent může Dufew Electric koordinovat související specifikace produktu podle aplikace, elektrických jmenovitých hodnot, podmínek instalace a systémových požadavků.

Proč zvolit Dufew Electric

Výběr podle aplikace

Výběr produktu zohledňuje napětí stejnosměrné sběrnice, brzdný výkon, charakteristiky zátěže, brzdnou frekvenci, specifikace rezistoru a pracovní cyklus.

Výroba výkonové elektroniky

Sortiment společnosti Dufew Electric zahrnuje brzdové, odporové, reaktorové, filtrační a transformátorové aplikace pro průmyslové elektrické systémy.

Konfigurace specifická pro projekt

Elektrický výkon, brzdné napětí, rozměry, uspořádání chlazení a paralelní konfigurace lze vyhodnotit podle požadavků projektu.

Výroba a testování

Výroba zahrnuje kontrolu komponent, kontrolu montáže, elektrické testování, ověření ochranné funkce a výstupní kontrolu.

Často kladené otázky

Q1: Co dělá brzdný chopper?

Monitoruje napětí stejnosměrné sběrnice frekvenčního měniče a spíná brzdový okruh, když rekuperační energie způsobí zvýšení napětí. Rekuperační energie je poté převedena na brzdný odpor k rozptýlení.

Q2: Jaký je rozdíl mezi chopperem a brzdným odporem?

Chopper řídí, kdy je brzdový okruh zapnutý a vypnutý. Rezistor absorbuje přenesenou elektrickou energii a přeměňuje ji na teplo. Tyto dvě komponenty spolupracují v dynamickém brzdovém systému.

Q3: Kdy je potřeba externí brzdná jednotka?

Externí jednotka může být nezbytná, když vestavěná brzdná kapacita měniče nezvládne požadovanou regenerační energii, zejména při krátkých dobách zpomalení, zatížení s vysokou setrvačností, častém brzdění nebo při generálních opravách.

Q4: Lze jej použít s různými značkami pohonů?

Ano, za předpokladu, že měnič má kompatibilní svorky DC sběrnice a napěťové charakteristiky. Elektrické specifikace by měly být zkontrolovány před připojením spíše než výběr pouze podle výkonu motoru.

Q5: Může více jednotek pracovat paralelně?

Ano. Pokud požadovaný brzdný výkon překročí jmenovitý výkon jedné jednotky, lze použít více jednotek. Počet jednotek, uspořádání rezistorů, zapojení a konfigurace ovládání by měly být určeny z požadované brzdné funkce.

Q6: Jak vybrat brzdný odpor?

Hodnota odporu a jmenovitý výkon by měly být určeny z napětí stejnosměrné sběrnice, požadovaného brzdného výkonu, brzdné energie, brzdné frekvence a pracovního cyklu. Rezistor musí také splňovat požadavky na budicí a brzdový okruh.

Q7: Vyžaduje jednotka zprovoznění softwaru?

Normálně není potřeba žádné softwarové uvedení do provozu, protože spínací operace je řízena automaticky napětím stejnosměrné sběrnice. Před provozem je třeba zkontrolovat zapojení, polaritu, specifikace rezistoru, chlazení, ochranné připojení a izolaci.

Q8: Jaké informace jsou vyžadovány pro výběr?

Uveďte model měniče, napětí systému, výkon motoru, typ zátěže, dobu zpomalení, frekvenci brzdění, charakteristiky zátěže, specifikace brzdného odporu a podmínky instalace. Tyto parametry lze použít k určení vhodné elektrické konfigurace.

Výběr produktu a technická podpora

Brzdové choppery řady Dufew Electric CBU se používají v systémech pohonu s proměnnou frekvencí k řízení regenerační energie během zpomalování, spouštění a dalších podmínek generální opravy.

Výběr by měl vzít v úvahu napětí stejnosměrné sběrnice, brzdný výkon, charakteristiky brzdného odporu, pracovní cyklus, podmínky zatížení a požadavky na instalaci. Dufew Electric také dodává brzdové odpory a související komponenty výkonové elektroniky pro průmyslové pohonné systémy.

Pro výběr produktu mohou zákazníci uvést napětí měniče, výkon motoru, typ zátěže, dobu zpomalení, brzdnou frekvenci a specifikaci brzdného odporu.
