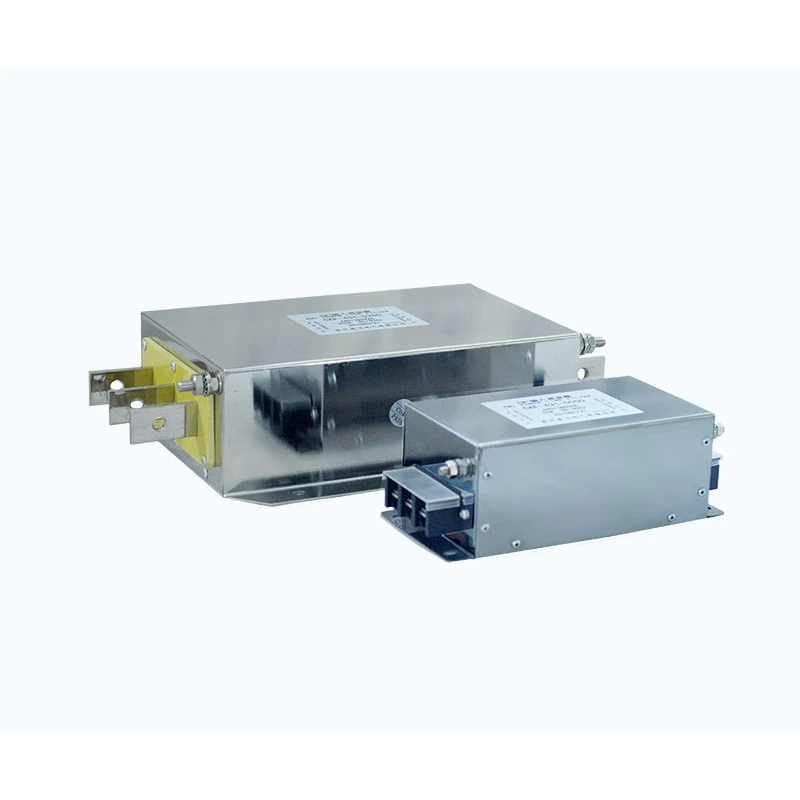

Vstupní filtr

V moderních průmyslových automatizačních systémech generují VFD a výkonová elektronická zařízení během provozu vysokofrekvenční spínací šum a harmonické poruchy. Tato rušení mohou ovlivnit blízké ovladače, komunikační systémy, senzory a další citlivá zařízení.

Vstupní filtr Dufew Electric je instalován v sérii mezi napájecí zdroj a vstupní svorky VFD nebo servopohonu, aby se snížily přenosové cesty elektromagnetického rušení mezi systémem pohonu a elektrickou sítí.

Filtr využívá vícestupňovou filtrační strukturu EMC kombinující optimalizované magnetické komponenty, kondenzátory a konstrukci tlumení pro potlačení rušení v běžném i diferenciálním režimu v širokém frekvenčním rozsahu.

Mezi hlavní konstrukční vlastnosti patří:

- Nízkoztrátové magnetické komponenty pro stabilní filtrační výkon

- Optimalizovaná síť kondenzátorů pro potlačení EMC

- Konstrukce s nízkým svodovým proudem pro kompatibilitu s ochrannými systémy

- Vysoký izolační výkon pro průmyslová prostředí

- Flexibilní konfigurace instalace IP00/IP20

Se spolehlivým výkonem EMC a přizpůsobitelnými elektrickými parametry pomáhají vstupní filtry Dufew zlepšit stabilitu systému v náročných průmyslových aplikacích.

Jak vstupní filtr zlepšuje výkon systému VFD?

1. Snižte vodivé elektromagnetické rušení

Spínací zařízení VFD generují vysokofrekvenční šum, který může procházet napájecími kabely a napájet se zpět do elektrické sítě. Filtr pomáhá snižovat vedené emise, omezovat přenos vysokofrekvenčního rušení, zlepšovat výkon EMC a minimalizovat rušení okolních elektrických zařízení.

2. Suppress Common-Mode and Differential-Mode Noise

Různé interferenční cesty vyžadují různé metody filtrování. Filtrační struktura kombinuje potlačení šumu mezi elektrickým vedením a zemí v běžném režimu s potlačením rušení mezi vodiči v diferenciálním režimu. To pomáhá zlepšit elektromagnetickou kompatibilitu ve složitých průmyslových prostředích.

3. Zlepšení stability energetické sítě

Průmyslové energetické sítě mohou být ovlivněny kolísáním napětí, spínacími poruchami a harmonickým rušením. Snížením dopadu těchto rušení na systémy pohonu pomáhá filtr udržovat stabilní provoz zařízení a poskytuje dodatečnou ochranu citlivých elektrických součástí.

4. Podpora dlouhých kabelů a aplikací s více disky

Problémy s elektromagnetickou kompatibilitou mohou být znatelnější v systémech s více měniči nebo s dlouhým uspořádáním motorových kabelů. Konstrukce je vhodná pro instalace s více měniči, aplikace s dlouhými kabely, rozvaděče s vysokou hustotou a systémy průmyslové automatizace, kde je vyžadován konzistentní výkon EMC.

Klíčové konstrukční vlastnosti

Třístupňová EMC filtrační struktura

Optimalizovaná třístupňová struktura poskytuje útlum v rozsahu nízkých, středních a vysokých frekvencí, pomáhá snižovat různé typy elektrického rušení a udržuje efektivní filtrační výkon za různých provozních podmínek.

Provedení s nízkým svodovým proudem

Konstrukce zemnícího kondenzátoru je optimalizována tak, aby omezovala zbytečný svodový proud při zachování kompatibility se zařízeními na ochranu proti úniku. To podporuje stabilní provoz v průmyslových elektrických systémech.

Vysoce spolehlivý izolační systém

Izolační systém je navržen pro dlouhodobé průmyslové použití, s dielektrickou pevností mezi linkami do 1500VDC/60S, dielektrickou pevností mezi linkami a zemí do 2500VDC/60S a izolačním odporem ≥100MΩ při 1000VDC.

Aplikační scénáře

Řešení vstupních filtrů Dufew jsou široce používána v aplikacích vyžadujících lepší výkon EMC a elektrickou stabilitu.

Technické specifikace

Výrobní kapacita a zajištění kvality

Dufew Electric se specializuje na komponenty průmyslové výkonové elektroniky včetně EMC filtrů, reaktorů, brzdných odporů a přizpůsobených elektrických řešení.

Prostřednictvím kontrolovaných výrobních procesů a testování elektrického výkonu zajišťuje Dufew spolehlivou kvalitu produktů pro průmyslové aplikace.

Kontrola kvality zahrnuje:

- Kontrola součástí

- Testování elektrického výkonu

- Testování izolačního odporu

- Odolá zkoušce napětím

- Funkční ověření

Dufew neustále zlepšuje svůj systém řízení kvality a standardy produktů.

Certifikace a technické dokumenty zahrnují:

- Systém managementu jakosti ISO 9001

- CE certifikace

- Zprávy o testech produktů

- Zakázková technická dokumentace

Dufew podporuje výrobu OEM, přizpůsobené návrhy a technickou spolupráci pro globální zákazníky.

Balení a dodání

Dufew poskytuje exportně orientovaná obalová řešení pro ochranu elektrických součástí během přepravy.

Balení obsahuje:

- Ochrana proti vlhkosti

- Nárazuvzdorné upevnění

- Vyztužený obal pro velké modely

- Identifikační štítky produktu

- Technická dokumentace se zásilkou

Každý filtr je před dodáním zkontrolován, aby byl zajištěn soulad s požadavky zákazníka.

FAQ

Q1: Jaký je účel vstupního filtru v systému VFD?

Pomáhá snižovat elektromagnetické rušení generované během provozu VFD, zlepšuje výkon EMC a chrání elektrické součásti před vnějšími poruchami napájení.

Q2: Kde by měl být tento filtr nainstalován?

Instaluje se mezi napájecí zdroj a vstupní svorky VFD nebo servopohonu, aby se snížil přenos rušení po elektrické síti a zlepšila stabilita systému.

Q3: Jakou délku kabelu mohou produkty Dufew podporovat?

V závislosti na podmínkách instalace mohou řešení Dufew podporovat stíněné kabely až do 400 metrů a nestíněné kabely až 300 metrů, což pomáhá udržovat stabilní filtrační výkon v aplikacích na dlouhé vzdálenosti.

Q4: Může Dufew přizpůsobit řešení EMC filtrování?

Ano. Dufew poskytuje přizpůsobená řešení včetně jmenovitého napětí, proudové kapacity, parametrů filtrování, mechanických rozměrů a instalačních struktur podle různých požadavků aplikace.

Přizpůsobená řešení EMC filtrování od Dufew Electric

Dufew Electric poskytuje přizpůsobená řešení vstupních filtrů pro systémy VFD, servopohony a aplikace průmyslové automatizace.

Díky profesionálním inženýrským schopnostem, spolehlivým výrobním procesům a přísné kontrole kvality pomáhá Dufew zákazníkům zlepšit výkon EMC, snížit elektrické rušení a dosáhnout stabilního dlouhodobého provozu.
