Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

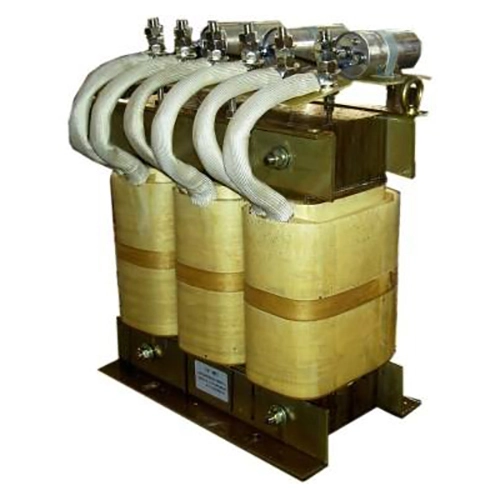

Sinusový filtr Dufew Electric je instalován na výstupní straně systémů VFD, aby zlepšil kvalitu průběhu na straně motoru a poskytl spolehlivou ochranu motoru v průmyslových aplikacích. Během přepínání VFD jsou generovány vysokofrekvenční napěťové impulzy PWM a přenášeny přes motorové kabely, zejména v instalacích na velké vzdálenosti, které mohou způsobit odražené napětí, zvýšené napětí dv/dt, elektromagnetické rušení a dodatečné ztráty motoru.
Sinusový filtr VFD využívá LC nízkoprůchodovou filtrační strukturu složenou z reaktorů a kondenzátorů. Filtrační síť zeslabuje složky nosné frekvence a vysokofrekvenční harmonické z výstupních signálů PWM a zároveň umožňuje, aby napětí základní frekvence procházelo efektivně a převádělo výstupní tvar vlny na hladší téměř sinusový tvar vlny.
Proces filtrování pomáhá:
- Omezte vysokofrekvenční komponenty PWM
- Zlepšit průběh napětí na svorkách motoru
- Nižší dv/dt namáhání izolace motoru
- Snížení elektromagnetického rušení (EMI)
- Zlepšete provozní stabilitu motoru a provozní spolehlivost
Produkt využívá nízkoztrátová jádra z křemíkové oceli válcované za studena, izolační materiály třídy F, technologii vakuové impregnace a optimalizované tepelné struktury pro udržení stabilního výkonu během nepřetržitého průmyslového provozu, což poskytuje efektivní řešení pro systémy motorů s dlouhými kabely, automatizační zařízení a vysoce výkonné aplikace VFD.
Na rozdíl od standardní výstupní tlumivky, která hlavně zvyšuje impedanci obvodu, poskytuje LC filtrační struktura větší útlum vysokofrekvenčních spínacích komponent, což má za následek hladší průběh napětí motoru s nižším vysokofrekvenčním zkreslením a sníženým elektrickým namáháním vinutí motoru.
Vysoké pulzy dv/dt PWM mohou zvýšit izolační namáhání, zvláště když jsou mezi VFD a motor instalovány dlouhé kabely. Filtr pomáhá omezovat napěťové špičky a účinky odražených vln, snižuje namáhání izolace vinutí motoru a podporuje dlouhodobý provoz motoru.
Dlouhé motorové kabely zavádějí distribuovanou kapacitu, která může zvýšit nabíjecí proud a odražené napětí. Dufew upravuje elektrické parametry podle systémových požadavků pro aplikace, jako jsou vzdálené čerpací systémy, venkovní motorová zařízení, podzemní stroje a velké výrobní linky.
Tlumením vysokofrekvenčního rušení a zkreslení výstupní vlny může filtr pomoci snížit elektromagnetický šum motoru, další nárůst teploty, harmonické ztráty a mechanické vibrace spojené s nestabilními výstupními křivkami měniče.
Tlumivka a kondenzátor jsou přizpůsobeny podle výstupních charakteristik PWM VFD. Výsledná struktura LC zeslabuje složky nosné frekvence, přičemž zachovává přenos základní frekvence a zlepšuje tvar vlny napětí na straně motoru.
Magnetický systém může používat jádra z křemíkové oceli válcovaná za studena, optimalizovanou strukturu vzduchové mezery a nízkoztrátové magnetické materiály k udržení stabilních indukčních charakteristik a řízení magnetických ztrát během nepřetržitého provozu.
Izolační systém může obsahovat vysokoteplotní izolaci třídy F, vakuovou impregnaci a izolační materiály zpomalující hoření. Tato opatření podporují dielektrickou pevnost, mechanickou stabilitu a spolehlivý provoz v nepřetržitých průmyslových podmínkách.
Příklad: SWF-4 3 2-1200
| Kód | Popis |
|---|---|
| SWF | Řada elektrických sinusových filtrů Dufew |
| 4 | Úroveň napětí (2=220V, 4=380V, 6=690V) |
| 3 | Číslo fáze (3=třífázový, 1=jednofázový) |
| 2 | Montážní poloha (výstupní strana VFD) |
| 1200 | Jmenovitý proud (1200A) |
| Parametr | Specifikace |
|---|---|
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Provozní frekvence | 50Hz / 60Hz / přizpůsobené |
| Nosná frekvence | 2kHz-8kHz |
| Harmonické zkreslení napětí | ≤ 5 % |
| Jmenovitý proud | 5A-1200A |
| Maximální délka kabelu | Až 3000 m (v závislosti na aplikaci) |
| Schopnost přetížení | 1,5× jmenovitý proud po dobu 1 minuty |
| Nárůst teploty | ≤ 80 tis |
| Úroveň hluku | ≤ 65 dB |
| Dielektrická pevnost | 3000VAC / 10S |
| Izolační odpor | ≥100MΩ |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | Třída F (155℃) |
| Norma | GB/T15287/8 |
Řešení Dufew sinusových filtrů jsou vhodná pro systémy VFD vyžadující zlepšený výkon výstupní vlny a ochranu motoru.
| Aplikace | Hlavní požadavek |
|---|---|
| Dálkové motorické systémy | Snižte napětí související s kabelem |
| Systémy čerpadel a ventilátorů | Zlepšete stabilitu chodu motoru |
| CNC zařízení | Podpora výkonu přesného obrábění |
| Průmyslové automatizační linky | Snižte elektrické rušení |
| Výtahy | Zlepšete spolehlivost pohonu |
| Jeřáby a zdvihací zařízení | Podporujte časté zrychlování a brzdění |
| Instalace venkovních motorů | Povolit vzdálené ovládání zařízení |
Dufew Electric vyrábí komponenty průmyslové výkonové elektroniky, včetně filtrů, reaktorů, brzdných odporů, transformátorů a přizpůsobených elektrických řešení. U produktů pro filtrování tvaru vlny se výroba provádí řízenými procesy od přípravy magnetických komponent a navíjení až po úpravu izolace, impregnaci, elektrické testování a výstupní kontrolu.
Výrobní procesy zahrnují:
- Zpracování magnetického jádra
- Přesné navíjení
- Izolační ošetření
- Vakuová impregnace
- Testování elektrického výkonu
Kontrola kvality zahrnuje klíčové elektrické a mechanické parametry, přičemž kontroly zahrnují:
- Testování izolačního odporu
- Testování dielektrické odolnosti
- Ověření elektrických parametrů
- Testování nárůstu teploty
- Kontrola finálního vzhledu
Dufew Electric také podporuje OEM výrobu, přizpůsobené elektrické parametry, podporu inženýrských aplikací a projektové dodávky. Podle požadavků zákazníka a projektu mohou být poskytnuty produktové výkresy, zkušební zprávy a certifikační dokumenty.
Dufew poskytuje exportní standardní obalová řešení pro průmyslové elektrotechnické výrobky.
Balení obsahuje:
- Ochrana odolná proti vlhkosti
- Nárazuvzdorné upevnění
- Vyztužená dřevěná pouzdra pro těžké modely
- Identifikační štítky produktu
- Technická dokumentace
Každá jednotka je před odesláním zkontrolována, aby se zajistilo, že specifikace produktu splňují požadavky zákazníka.
| Srovnání | Sinusový filtr | Výstupní reaktor |
|---|---|---|
| Princip filtrování | LC low-pass filtrování pro snížení PWM složek | Zvyšuje impedanci pro omezení změny proudu |
| Hlavní funkce | Zlepšuje kvalitu průběhu a potlačuje vysokofrekvenční stres | Snižuje rychlost nárůstu napětí a kolísání proudu |
| Výstupní průběh | Téměř sinusový napěťový výstup | PWM průběh zůstává |
| Kabelová aplikace | Vhodné pro delší kabelové systémy motoru | Používá se hlavně pro střední vzdálenosti kabelů |
| Ochrana motoru | Poskytuje silnější ochranu proti vysokofrekvenčnímu namáhání | Poskytuje základní ochranu motoru |
Sinusový filtr využívá strukturu LC filtrování pro snížení PWM spínacích komponent a zlepšení kvality průběhu na straně motoru. Výstupní tlumivka hlavně zvyšuje impedanci, aby se omezily změny proudu a snížila rychlost nárůstu napětí, ale výrazně nemění tvar výstupní vlny.
Doporučuje se pro aplikace s dlouhými motorovými kabely, citlivými motory, přísnými požadavky na elektromagnetickou kompatibilitu nebo systémy, kde napětí PWM může ovlivnit spolehlivost motoru.
Ano. Parametry filtrování lze upravit podle délky kabelu, výkonu motoru, charakteristik VFD a provozních podmínek.
Ano. Dufew podporuje přizpůsobené návrhy na základě jmenovitého napětí, proudové kapacity, nosné frekvence, požadavků na instalaci a specifických podmínek aplikace.
