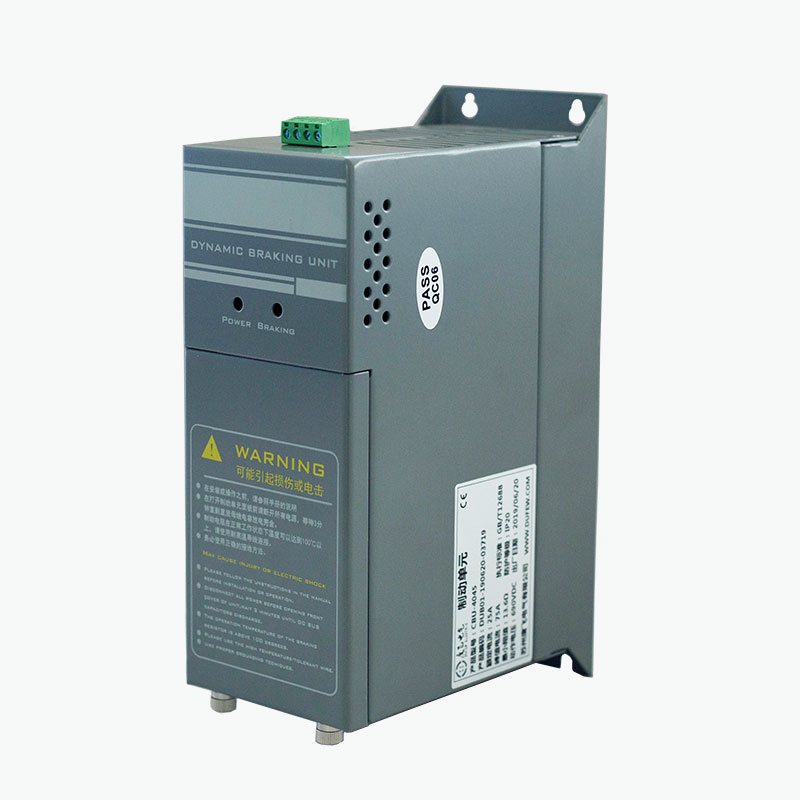

DufewposkytujeBrzdný vrtulníkjako externí řešení dynamického brzdění pro pohony s proměnnou frekvencí (VFD), které pomáhá řídit napětí stejnosměrné sběrnice, když motory fungují jako generátory během rychlého zpomalování nebo generální opravy zatížení. Řada CBU, navržená pro systémy pohonů 220V, 380V a 690V, může být konfigurována podle brzdného výkonu, pracovního cyklu, napětí stejnosměrné sběrnice, specifikací odporu a požadavků na instalaci.
Brzdný chopper je klíčový spínací prvek v dynamickém brzdovém systému. Když motor zpomaluje, regenerativní energie může proudit zpět do stejnosměrné sběrnice VFD a způsobit zvýšení jeho napětí. Pokud tato energie není správně řízena, může dojít k přepěťové ochraně nebo k nekontrolovanému vypnutí měniče. Brzdný chopper monitoruje napětí stejnosměrné sběrnice a rychle spíná obvod IGBT, aby převedl přebytečnou energii do brzdného odporu, kde se přeměňuje na teplo. Tento článek vysvětluje, jak brzdové choppery fungují, jejich hlavní technické parametry, kritéria výběru, aplikace, ochranné funkce a aspekty instalace.
Obsah
- Co je brzdový vrtulník?
- Jak funguje brzdový chopper?
- Jaké technické parametry jsou důležité?
- Jak byste měli vybrat brzdový chopper?
- Kde se používají brzdové choppery?
- Brzdný střídač vs. brzdný odpor
- Jaké ochranné funkce jsou důležité?
- Pokyny k instalaci a uvedení do provozu
- Výroba a kvalitativní aspekty
- Často kladené otázky
Co je brzdový vrtulník?
Brzdný chopper je elektronické spínací zařízení používané ve stejnosměrném meziobvodu frekvenčního měniče. Jeho primárním účelem je řídit nárůst napětí stejnosměrné sběrnice způsobené regenerační energií.
Při normálním provozu motoru se elektrická energie přeměňuje na mechanickou energii. Když se však zátěž s vysokou setrvačností zpomalí, motor může dočasně fungovat jako generátor. Mechanická energie je poté přeměněna zpět na elektrickou energii a přenesena do stejnosměrné sběrnice. Tato regenerační energie zvyšuje napětí meziobvodu.
Brzdný chopper poskytuje řízenou cestu pro tuto přebytečnou energii. Když napětí stejnosměrné sběrnice dosáhne přednastaveného prahu brzdění, spínací obvod IGBT chopperu se zapne a nasměruje energii na externí brzdný odpor. Rezistor přeměňuje elektrickou energii na teplo a pomáhá udržovat stejnosměrnou sběrnici ve vhodném provozním rozsahu.
Brzdící chopper proto samostatně nerozptyluje energii. Místo toho řídí, kdy a jak je brzdný odpor připojen ke stejnosměrné sběrnici.
Jak funguje brzdový chopper?
Princip činnosti je založen na automatickém monitorování napětí DC sběrnice a rychlém elektronickém spínání. Celý proces lze shrnout takto:
- Zpomalení motoru:VFD přikazuje motoru snížit rychlost.
- Regenerační provoz:Motor dočasně funguje jako generátor.
- Napětí stejnosměrné sběrnice stoupá:Regenerativní elektrická energie se vrací do stejnosměrného meziobvodu měniče.
- Detekce prahu:Brzdný chopper detekuje, že napětí DC sběrnice dosáhlo své nakonfigurované provozní úrovně.
- IGBT přepínání:Spínací obvod vede a poskytuje cestu k brzdnému odporu.
- Ztráta energie:Brzdný odpor přeměňuje přebytečnou elektrickou energii na teplo.
- Vypnutí:Když napětí stejnosměrné sběrnice klesne pod prahovou hodnotu uvolnění, chopper se vypne.
Tento spínací cyklus se může během brzdění rychle opakovat. Výsledkem je řízený odvod regenerační energie bez nutnosti samostatného externího regulátoru pro základní monitorování napětí.
Pro aplikace s častým brzděním nebo vysokou regenerativní energií může být externí brzdný chopper zvláště užitečný, když je vnitřní brzdná kapacita VFD nedostatečná.
Jaké technické parametry jsou důležité?
Výběr brzdného chopperu pouze na základě výkonu motoru může vést k nevhodnému brzdovému systému. Měly by být vyhodnoceny skutečné podmínky regenerace, napětí stejnosměrné sběrnice, frekvence brzdění, charakteristiky rezistoru a pracovní cyklus.
| Parametr | Reference řady Dufew CBU | Inženýrský význam |
|---|---|---|
| Systémové napětí | 220VAC / 380VAC / 690VAC | Určuje použitelnou třídu napětí měniče a stejnosměrné sběrnice |
| Brzdné napětí 220V | DC340/360/380/400/420V ±10V | Poskytuje volitelné brzdné prahy pro kompatibilní systémy |
| Brzdné napětí 380V | DC630 / 660 / 690 / 730 / 760 V ± 10 V | Odpovídá různým konfiguracím měniče třídy 380V |
| Brzdné napětí 690V | DC1140V ±10V | Navrženo pro kompatibilní systémy pohonů třídy 690V |
| Kontrolní metoda | Automatické monitorování napětí DC sběrnice | Umožňuje chopperu automaticky reagovat na podmínky regenerace |
| Paralelní odezva | ≤1 ms | Podporuje koordinované přepínání v paralelních konfiguracích |
| Spouštěcí teplota ventilátoru | Přibl. 45 °C | Pomáhá zvládat teplo při vyšším brzdném zatížení |
| Ochrana proti přehřátí | Přibl. 85 °C | Zajišťuje tepelnou ochranu brzdového okruhu |
| Hodnocení ochrany | IP20 nebo vyšší | Označuje úroveň ochrany krytu příslušné konfigurace |
| Použitelný standard | GB/T 12668 | Podporuje technickou shodu pro příslušné zařízení související s pohonem |
Konečné napětí, model, elektrická konfigurace a brzdný výkon by měly být vždy potvrzeny podle specifických požadavků na VFD a aplikace.
Jak byste měli vybrat brzdový chopper?
Profesionální výběr začíná spíše brzdnými podmínkami než pouhým přizpůsobením chopperu jmenovitému výkonu motoru. Systém, který velmi často zastavuje malý motor, může vytvářet náročnější tepelné podmínky než větší motor, který brzdí jen příležitostně.
Mezi klíčové faktory výběru patří:
- Napětí hnacího systému:Ujistěte se, že třída napětí chopperu odpovídá systému VFD.
- Výkon motoru:Použijte jmenovitý výkon motoru jako referenci pro celkové dimenzování systému.
- Setrvačnost zatížení:Zátěže s vysokou setrvačností obecně generují více regenerační energie během rychlého zpomalování.
- Doba zpomalení:Kratší časy zastavení mohou zvýšit okamžitý brzdný výkon.
- Frekvence brzdění:Opakované brzdné cykly zvyšují tepelné namáhání.
- Brzdný odpor:Hodnota odporu, jmenovitý výkon a pracovní cyklus musí být kompatibilní s chopperem.
- Okolní teplota:Vyšší okolní teploty mohou snížit dostupnou tepelnou kapacitu.
- Větrání skříně:Pro odvod tepla je nezbytné dostatečné proudění vzduchu a instalační prostor.
- Paralelní provoz:Pokud požadavek na brzdění překročí kapacitu jedné jednotky, lze zvážit použití více chopperů.
Pro technické vyhodnocení zahrnují užitečné informace model VFD, jmenovitý výkon motoru, typ zátěže, požadovanou dobu zpomalení, frekvenci brzdění, stávající specifikace odporu a očekávaný pracovní cyklus.
Kde se používají brzdové choppery?
Brzdné choppery jsou široce použitelné v průmyslových pohonných systémech, kde rychlé zpomalení, vysoká setrvačnost nebo přepracování může vrátit významnou energii do stejnosměrné sběrnice.
| Aplikace | Typický požadavek na brzdění |
|---|---|
| Výtahy | Řídí regenerační energii během jízdy dolů a rychlého zpomalení |
| Zvedací zařízení | Zvládá vyrobenou regenerační energii při snižování zátěže |
| Jeřáby | Podporuje dynamické brzdění zvedání a břemen s vysokou setrvačností |
| Centrifugy | Řídí energii generovanou při rychlém zastavení |
| Dopravníky | Řídí napětí stejnosměrné sběrnice, když pohybující se zátěže generují regenerační energii |
| Textilní stroje | Podporuje časté cykly zrychlování a zpomalování |
| Papírenské stroje | Pomáhá řídit požadavky na dynamické brzdění v nepřetržité výrobě |
| Obráběcí stroje | Podporuje rychlé zastavení a kontrolované zpomalení |
| Průmyslové pračky | Zvládá opakované cykly brzdění |
Brzdný střídač vs. brzdný odpor
Obvyklá mylná představa je, že brzdný chopper a brzdný odpor plní stejnou funkci. Ve skutečnosti se jedná o doplňkové komponenty v rámci dynamického brzdového systému.
| Komponent | Hlavní funkce |
|---|---|
| DC sběrnice | Zajišťuje elektrické spojení mezi VFD a brzdovým okruhem |
| Brzdný vrtulník | Řídí, kdy je regenerativní energie přenášena ze stejnosměrné sběrnice |
| Brzdný odpor | Přeměňuje přenesenou elektrickou energii na teplo |
Přerušovač tedy funguje jako spínací regulátor, zatímco odpor působí jako prvek rozptylující energii. Obě součásti musí být správně sladěny s hnacím systémem a pracovním cyklem brzd.
Jaké ochranné funkce jsou důležité?
Protože brzdové obvody dokážou zpracovat značnou elektrickou a tepelnou energii, jsou ochranné funkce důležité pro spolehlivý průmyslový provoz. V závislosti na zvolené konfiguraci může řada Dufew CBU obsahovat několik ochranných funkcí.
- Přepěťová ochrana DC sběrnice
- Ochrana proti zkratu brzdového okruhu
- Ochrana proti přehřátí
- Ochrana před poruchou chladicího ventilátoru
- Poruchový reléový výstup
Poruchové relé může poskytnout signál externímu řídicímu systému, když nastane definovaný poruchový stav. To může pomoci integrovat brzdový okruh do širší strategie průmyslové automatizace a ochrany.
Pokyny k instalaci a uvedení do provozu
Správná instalace je nezbytná jak pro elektrickou bezpečnost, tak pro brzdný výkon. Před uvedením brzdového chopperu do provozu by měli inženýři ověřit celý brzdný okruh, spíše než kontrolovat chopper izolovaně.
- Ujistěte se, že třída napětí chopperu odpovídá systému pohonu.
- Před připojením ověřte polaritu DC sběrnice.
- Zkontrolujte odpor a jmenovitý výkon brzdného odporu.
- Ujistěte se, že jsou všechny svorky správně připojeny a bezpečně utaženy.
- Zajistěte dostatečné větrání a montážní prostor.
- Kde je to vhodné, oddělte silové vedení od citlivého ovládacího a signálního vedení.
- Pokud to řídicí architektura vyžaduje, připojte obvod poruchového relé.
- Před zapnutím systému proveďte elektrické kontroly.
Chlazení nuceným vzduchem může být důležité pro aplikace zahrnující vysokou brzdnou frekvenci nebo značný brzdný výkon. Skutečný tepelný výkon závisí na brzdném výkonu, pracovním cyklu, okolní teplotě, větrání skříně, instalační vzdálenosti a provozní frekvenci.
Instalaci a uvedení do provozu by měl provést kvalifikovaný elektrotechnický personál v souladu s platnou dokumentací k produktu a elektrickými požadavky.
Výroba a kvalitativní aspekty
U průmyslových zákazníků, kteří si zakoupí brzdový chopper od čínského výrobce nebo dodavatele, by měla být výkonnost produktu hodnocena společně s výrobní kapacitou, testovacími postupy, dokumentací a technickou podporou.
Dufew Electric vyrábí komponenty výkonové elektroniky pro průmyslové pohony a aplikace řízení výkonu, včetně brzdných chopperů, brzdných odporů, brzdových jednotek, reaktorů, filtrů, transformátorů a průmyslových odporů.
V závislosti na konfiguraci produktu může kontrola kvality zahrnovat:
- Vstupní kontrola materiálu
- Kontrola elektrického zapojení
- Testování izolačního odporu
- Testování dielektrické pevnosti
- Ověření spínací funkce
- Ověření ochranné funkce
- Kontrola chladicího ventilátoru
- Koncová a rozměrová kontrola
- Finální kontrola produktu a balení
Řada CBU je vyráběna v souladu s platnými požadavky GB/T 12668, zatímco Dufew Electric si udržuje příslušné certifikace ISO a CE v rámci svého systému kvality a shody produktů. Konkrétní certifikační dokumenty a technické záznamy by měly být potvrzeny podle vybraného modelu a požadavků projektu.
Často kladené otázky o brzdových chopperech
1. Jaký je primární účel brzdného vrtulníku?
Brzdný chopper řídí regenerativní energii, která se vrací do stejnosměrné sběrnice VFD během zpomalování motoru nebo provozu při generální opravě. Převádí přebytečnou energii na brzdný odpor, aby se zabránilo nadměrnému napětí stejnosměrné sběrnice.
2. Nahrazuje brzdný chopper brzdný odpor?
Ne. Tyto dvě součásti plní různé funkce. Brzdný chopper řídí spínací dráhu, zatímco brzdný odpor přeměňuje regenerativní elektrickou energii na teplo. Obvykle jsou navrženy tak, aby fungovaly společně.
3. Může jeden brzdný chopper podporovat aplikaci vysoce výkonného brzdění?
Závisí na požadovaném brzdném výkonu, pracovním cyklu, napětí stejnosměrné sběrnice, konfiguraci odporu a zvoleném modelu. Tam, kde jedna jednotka nestačí, lze paralelně zapojit více kompatibilních chopperů podle návrhu systému.
4. Které napěťové systémy může řada CBU Dufew podporovat?
Řada CBU je k dispozici pro systémy pohonů 220V, 380V a 690V. Vhodný model a brzdné napětí musí být zvoleno podle charakteristik DC sběrnice VFD a aplikace.
5. Jaké informace by měly být poskytnuty při žádosti o brzdný chopper?
Pro přesný technický výběr uveďte model měniče, napětí systému, výkon motoru, typ zátěže, dobu zpomalení, frekvenci brzdění, požadovaný brzdný výkon, specifikace brzdného odporu, pracovní cyklus, okolní podmínky a požadavky na instalaci, kdykoli jsou k dispozici.
Závěr
A správně vybranéBrzdný vrtulníkmůže hrát důležitou roli při řízení regenerativní energie a udržování stabilního napětí stejnosměrné sběrnice v náročných aplikacích VFD. Od elevátorů a jeřábů po odstředivky, dopravníky, textilní zařízení a obráběcí stroje – správná kombinace chopperu, brzdného odporu, chladicího systému a ochranných funkcí může zlepšit spolehlivost dynamického brzdění. Pokud hodnotíte brzdný chopper pro nový systém pohonu nebo potřebujete pomoc s přizpůsobením napětí, brzdného výkonu, specifikací odporu a pracovního cyklu,kontaktujte násprodiskutovat vaše požadavky na aplikaci s Dufew Electric a určit vhodnou konfiguraci.
