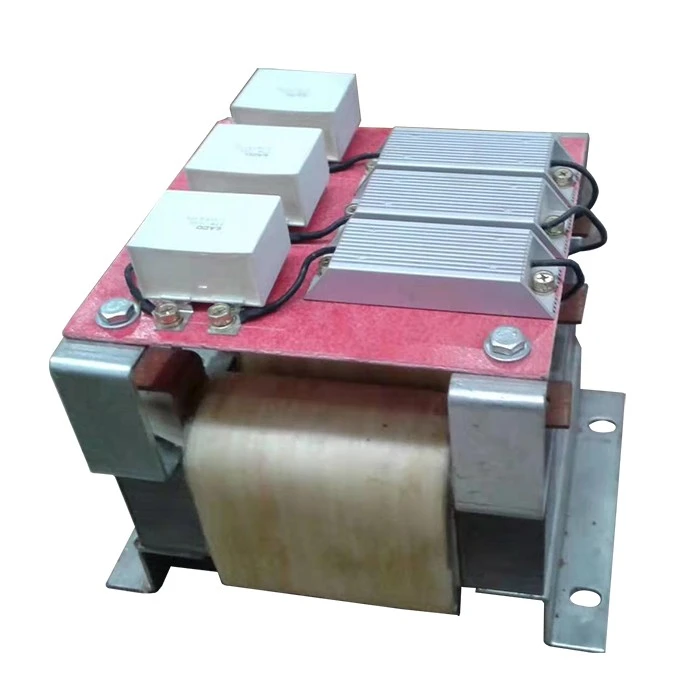

Derivační napěťový filtr Dufew Electric je instalován na výstupní straně VFD pro zlepšení elektrických podmínek mezi měničem a motorem. Moderní invertorové systémy používají vysokorychlostní spínací zařízení pro přesné řízení rychlosti a točivého momentu, ale rychlé přechody napětí PWM mohou vytvářet strmé napěťové hrany, které zvyšují napětí dv/dt na vinutí motoru, odražené napětí způsobené nesouladem impedance kabelu, napětí v běžném režimu mezi motorem a zemí, riziko ložiskového proudu a vysokofrekvenční elektromagnetické rušení.
Tyto účinky mohou být patrnější u dlouhých kabelů motoru, vysokých frekvencí spínání měniče, motorů, které nebyly původně navrženy pro provoz s měničem, nebo průmyslových zařízení s přísnými požadavky na elektrickou stabilitu. Dufew používá LC tlumicí strukturu s řízeným odporem pro absorbování vysokofrekvenční oscilační energie, pomalé rychlosti přechodu napětí a snížení přechodného elektrického napětí při zachování normálního provozu měniče.
Filtr může pomoci snížit napěťové špičky PWM, namáhání izolace motoru, efekty odražených vln a vysokofrekvenční rušení a zároveň zlepšit podmínky přenosu kabelů a celkovou kompatibilitu systému pohonu.
Během přepínání měniče generují pulzy PWM rychlé vysokofrekvenční změny napětí, které procházejí kabelem motoru. Filtr zavádí řízenou impedanci do výstupního obvodu pro omezení rychlých změn napětí a přechodného přepětí, zlepšuje napěťové podmínky na svorkách motoru a snižuje efekty odražených vln. Ve srovnání s konvenční výstupní tlumivkou poskytuje tlumicí struktura dodatečné řízení vysokofrekvenčních oscilací napětí.
Vysokofrekvenční přepínání může vytvořit společné napětí mezi vinutím motoru, vodiči kabelu a uzemňovacím systémem. Dufew optimalizuje magnetický a elektrický design, aby se snížilo běžné rušení a vysokofrekvenční napěťové komponenty, což může pomoci omezit vlivy napětí na hřídeli, snížit riziko výbojového proudu ložisek a zlepšit výkon EMC.
Rychlé přechody napětí a opakované pulzy PWM mohou zvýšit elektrické namáhání izolace vinutí motoru a přispívat ke stárnutí izolace v průběhu času. Zmírněním rychlosti nárůstu napětí a omezením přechodových špiček pomáhá Dufew snižovat namáhání izolace vinutí a je vhodný pro aplikace retrofitu, kde stávající motory potřebují lepší kompatibilitu s provozem VFD.
Napětí v běžném režimu může vytvářet vysokofrekvenční proudové cesty přes ložiska motoru, což může potenciálně zvýšit napětí na hřídeli a účinky vybití ložisek. Snížením vysokofrekvenčních napěťových složek pomáhá filtr omezit vliv napětí na hřídeli a poškození ložiska související s proudem a zároveň podporuje stabilnější provoz motoru.
U motorů pracujících v podmínkách nepřetržitého provozu může řízení napěťových přechodů a vysokofrekvenčního elektrického namáhání pomoci udržet dostupnost zařízení a snížit elektrické namáhání motorů a připojených součástí. To podporuje požadavky na stabilní provoz a údržbu v průmyslových pohonných systémech.
Řešení dv/dt filtrování se běžně zvažuje, když systémy mají:
| Podmínka aplikace | Doporučený účel |
|---|---|
| Dlouhé připojení kabelu motoru | Snižte dopad odraženého napětí |
| Stávající standardní motory | Zlepšete kompatibilitu měničů |
| Vysoká spínací frekvence VFD | Snižte elektrické namáhání |
| Nesoucí aktuální obavy | Minimalizujte vysokofrekvenční proudové cesty |
| Citlivé automatizační zařízení | Zlepšete výkon EMC |
Řešení Dufew jsou vhodná pro:
| Aplikace | Hlavní požadavek |
|---|---|
| VFD motorové systémy | Snižte napětí PWM |
| Systémy servopohonů | Zlepšete ochranu motoru |
| Čerpadla a ventilátory | Zvyšte spolehlivost pohonu |
| Výtahy a jeřáby | Podporujte časté cykly zrychlení |
| Průmyslové výrobní linky | Snižte elektrické rušení |
| Vzdálené instalace motoru | Zlepšete kompatibilitu kabelů |
Typické aplikace zahrnují průmyslovou automatizaci, CNC stroje, přístavní zařízení, vstřikovací stroje, textilní stroje, zařízení na zpracování papíru a testovací systémy, kde motory poháněné VFD vyžadují lepší řízení napětí a elektrickou ochranu na straně motoru.
Dufew využívá optimalizované magnetické materiály a struktury součástí k udržení stabilních indukčních charakteristik při současném snížení magnetických ztrát a podpoře efektivního odvodu tepla během nepřetržitého provozu.
Izolační systém může používat izolační materiály třídy F spolu s úpravou vakuovou impregnací pro zlepšení celistvosti izolace, mechanické pevnosti a odolnosti vůči okolním podmínkám během průmyslového provozu.
Aby bylo možné přizpůsobit různé rozvržení skříní a vybavení, Dufew podporuje možnosti ochrany IP00 a IP22, vertikální nebo horizontální instalaci, přizpůsobené rozměry a specifické mechanické konfigurace projektu podle požadavků aplikace.
| Parametr | Specifikace |
|---|---|
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Provozní frekvence | 50Hz / 60Hz / přizpůsobené |
| Nosná frekvence | 2kHz-6kHz |
| Jmenovitý proud | 5A-1600A |
| Schopnost přetížení | 1,5× jmenovitý proud po dobu 1 minuty |
| Nárůst teploty | ≤ 80 tis |
| Úroveň hluku | ≤ 65 dB |
| Dielektrická pevnost | 3000VAC / 10S |
| Izolační odpor | ≥100MΩ při 1500VDC |
| Stupeň ochrany | IP00 / IP22 |
| Třída izolace | Třída F (155℃) |
| Stupeň zpomalující hoření | UL94V-2 |
| Normy | IEC289 / GB10229-88 |
| Srovnání | dv/dt filtr | Sinusový filtr |
|---|---|---|
| Hlavní účel | Snižte rychlost nárůstu napětí a přechodové špičky | Převeďte výstup PWM na sinusový průběh |
| Struktura obvodu | LC tlumicí struktura | Kompletní LC low-pass filtr |
| Výstupní charakteristiky | Tvar vlny PWM se sníženým elektrickým namáháním | Téměř sinusový průběh napětí |
| Zaměření aplikace | Ochrana izolace motoru | Maximální zlepšení tvaru vlny |
| Typické použití | Střední kabelové aplikace | Přenosové systémy na dlouhé vzdálenosti |
Dufew Electric se specializuje na průmyslové komponenty výkonové elektroniky, včetně filtrů, reaktorů, brzdných odporů, transformátorů a přizpůsobených elektrických řešení. U produktů pro filtraci ochrany motoru zahrnuje výrobní proces výběr magnetického jádra, přesné navíjení, úpravu izolace, vakuovou impregnaci, testování elektrického výkonu a závěrečnou kontrolu.
Klíčové kontroly kvality mohou zahrnovat:
- Testování izolačního odporu
- Testování dielektrické odolnosti
- Ověření indukčnosti
- Testování nárůstu teploty
- Finální kontrola výrobku
Dufew Electric podporuje OEM výrobu, přizpůsobené elektrické parametry, podporu inženýrských aplikací a projektová řešení. Certifikační dokumenty a zprávy o testování produktů mohou být poskytnuty podle požadavků na produkt a projekt.
Derivační napěťový filtr se používá ke snížení napětí dv/dt, přechodných napěťových špiček a vysokofrekvenčního rušení generovaného přepínáním invertoru. Pomáhá zlepšit ochranu izolace motoru a spolehlivost systému.
Doporučuje se pro aplikace s dlouhými motorovými kabely, standardními motory poháněnými invertorem, vysokými spínacími frekvencemi, problémy s ložiskovým proudem nebo přísnými požadavky na EMC.
dv/dt filtr hlavně snižuje rychlost nárůstu napětí a přechodné napětí, zatímco sinusový filtr dále přetváří výstup PWM na téměř sinusový průběh s vyšším filtračním výkonem.
Ano. Dufew poskytuje přizpůsobená řešení podle napětí systému, proudové kapacity, nosné frekvence, délky kabelu, požadavků na instalaci a podmínek aplikace.
Dufew Electric poskytuje přizpůsobená řešení ochrany na výstupní straně pro systémy VFD, servopohony a aplikace průmyslových motorů. Prostřednictvím profesionálního elektrického návrhu, kontrolovaných výrobních procesů a přísné kontroly kvality pomáhá Dufew zákazníkům snižovat elektrické namáhání související s PWM a zlepšovat dlouhodobou spolehlivost pohonného systému.
