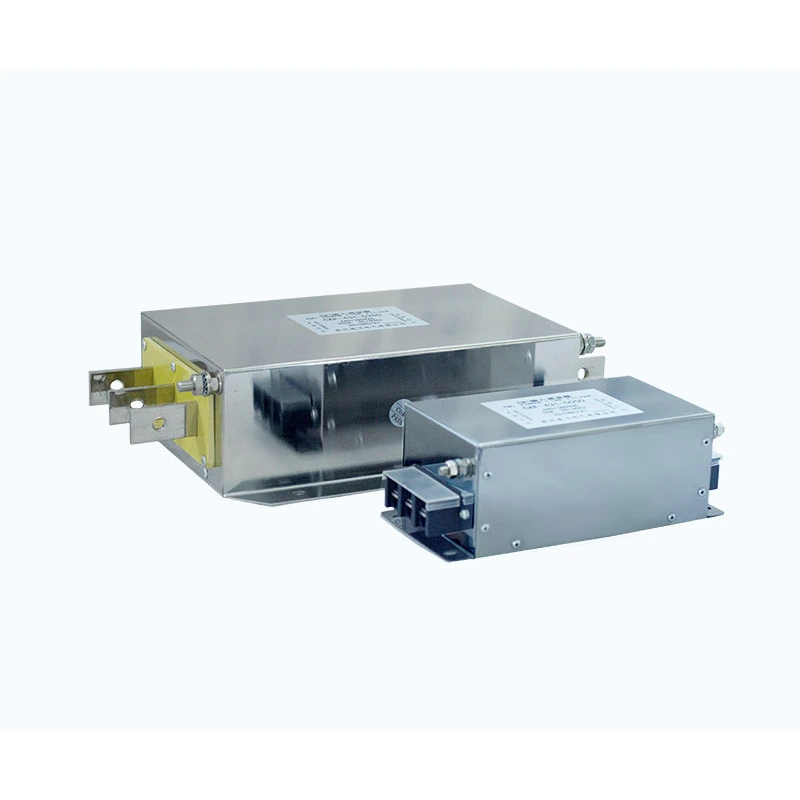

Výstupní filtr

Výstupní filtr je instalován mezi výstupními svorkami VFD a vstupními svorkami motoru, aby se zlepšila kvalita elektrických signálů přenášených do motoru.

Kombinací vícestupňových filtračních obvodů s optimalizovanými magnetickými součástmi tlumí vysokofrekvenční spínací rušení generované provozem PWM invertoru a snižuje elektrické namáhání na svorkách motoru.

Design pomáhá minimalizovat:

- Vysokofrekvenční harmonické složky

- Impulsy napěťových špiček způsobené rychlým přepínáním

- dv/dt namáhání izolace motoru

- Elektromagnetické rušení přes kabely motoru

Izolační systém zajišťuje:

- Line-to-line: 1500VDC / 60S

- Linka-zem: 2500VDC / 60S

S izolačním odporem nad 100 MΩ, schopností přetížení 1,4násobku jmenovitého proudu po dobu 1 minuty a podporou pro vzdálenosti motorových kabelů až 400 m se stíněnými kabely jsou řešení Dufew vhodná pro náročné průmyslové systémy pohonů.

Technické specifikace

Popis modelu

CAF-4 3 2-0600

Klíčové výhody

1. Možnost použití dlouhého kabelu

Dlouhé motorové kabely mohou zavádět distribuovanou kapacitu, která může zvýšit nabíjecí proud a vysokofrekvenční rušení. Optimalizovaný design magnetického obvodu pomáhá snižovat vliv kapacity kabelu, zlepšuje stabilitu výstupního tvaru vlny a snižuje vysokofrekvenční záření, díky čemuž je filtr vhodný pro vzdálené instalace motoru. Podporuje stíněné kabely do 400m a nestíněné kabely do 300m.

2. Vylepšená ochrana izolace motoru

PWM spínání může generovat rychlý nárůst napětí a vysokofrekvenční namáhání vinutí motoru. Výstupní filtr pomáhá snižovat nárazy dv/dt a napěťové špičky, omezuje stárnutí izolace způsobené spínacími impulsy a zlepšuje celkovou provozní spolehlivost motoru.

3. Snížené elektromagnetické rušení

Vícestupňová filtrační struktura pomáhá potlačit vysokofrekvenční spínací šum i rušení v běžném a diferenciálním režimu. To může zlepšit výkon EMC a snížit rušení v systémech vybavených citlivým řídicím a monitorovacím zařízením.

4. Udržuje výkon motoru s nízkou dodatečnou ztrátou

Konstrukce filtrování se primárně zaměřuje na vysokofrekvenční komponenty při zachování energie základní frekvence potřebné pro normální provoz motoru. To pomáhá udržovat stabilní točivý moment motoru, minimalizovat dodatečné ztráty a podporovat spolehlivý nepřetržitý provoz.

5. Flexibilní průmyslová integrace

Kompaktní design podporuje vertikální i horizontální instalaci a může se přizpůsobit různým uspořádáním skříněk. K dispozici jsou také přizpůsobené jmenovité hodnoty napětí a proudu, které splňují specifické průmyslové aplikace a požadavky projektů OEM.

Aplikační scénáře

Výstupní filtr Dufew je vhodný pro aplikace, kde délky motorových kabelů přesahují 50 metrů, stejně jako pro vysoce přesné servoobráběcí zařízení, vícemotorové synchronní pohonné systémy a výrobní linky vybavené citlivým kontrolním zařízením. Je také vhodný pro jeřáby a vstřikovací zařízení, která vyžadují časté zrychlování a brzdění.

Typické aplikace zahrnují průmyslovou automatizaci, CNC stroje, výtahy, přístavní zařízení, textilní stroje, vstřikovací stroje a testovací systémy.

Srovnání výběru

Výrobní kapacita a zajištění kvality

Dufew Electric se specializuje na komponenty průmyslové výkonové elektroniky, včetně filtrů, reaktorů, brzdných odporů a přizpůsobených elektrických řešení.

S inženýrskými zkušenostmi v oblasti magnetických komponent a aplikací pohonných systémů poskytuje Dufew přizpůsobená řešení pro různé úrovně napětí, proudové rozsahy a požadavky na instalaci.

Výrobní možnosti společnosti Dufew zahrnují zpracování magnetických součástí, přesné vinutí, úpravu izolace, ověřování elektrických parametrů a testování výkonu, což zajišťuje konzistentní kvalitu výroby a spolehlivý výkon produktu.

Kontrola kvality zahrnuje izolační odpor, dielektrickou odolnost, nárůst teploty, elektrický výkon a kontroly vzhledu. Každá fáze je navržena tak, aby ověřila elektrickou bezpečnost, provozní stabilitu a celkovou kvalitu hotových výrobků.

Dufew podporuje OEM výrobu, přizpůsobené návrhy, technickou dokumentaci a aplikační inženýrskou podporu pro splnění různých průmyslových požadavků. Dokumentace kvality zahrnuje certifikaci managementu kvality ISO, certifikaci CE a zprávy o zkouškách výrobků.

Balení a dodání

Dufew používá exportní standardní balení, aby zajistil bezpečnou přepravu průmyslových elektrických komponent.

Balicí řešení zahrnují:

- Ochrana odolná proti vlhkosti

- Nárazuvzdorné upevnění

- Vyztužená dřevěná pouzdra pro velké modely

- Identifikační štítky produktu

- Technická dokumentace

Každý produkt je před odesláním zkontrolován, aby byl zajištěn soulad s požadavky zákazníka.

FAQ

Q1: Jaký je rozdíl mezi výstupním filtrem a výstupní tlumivkou?

Výstupní filtr se zaměřuje především na vysokofrekvenční spínací komponenty, rušení PWM a elektromagnetický šum na straně motoru. Výstupní tlumivka hlavně snižuje rychlost nárůstu napětí, omezuje dopad proudu a zlepšuje podmínky výstupního tvaru vlny.

Pro náročné aplikace závisí vhodné řešení na délce kabelu, typu motoru a požadavcích EMC.

Q2: Může toto řešení snížit hluk motoru?

Ano. Snížením vysokofrekvenčních komponent generovaných přepínáním invertoru může pomoci snížit elektromagnetické vibrace a zlepšit provozní podmínky motoru.

Q3: Proč je filtrování důležité pro dlouhé kabely motoru?

Dlouhé kabely zvyšují distribuovanou kapacitu a mohou zesilovat vysokofrekvenční rušení. Správné filtrování pomáhá snižovat elektrické napětí související s kabelem a zlepšuje stabilitu systému.

Q4: Může Dufew přizpůsobit řešení filtrů?

Ano. Dufew poskytuje přizpůsobená řešení včetně jmenovitého napětí, proudové kapacity, filtračních charakteristik, rozměrů a struktury instalace podle požadavků zákazníka.
