Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

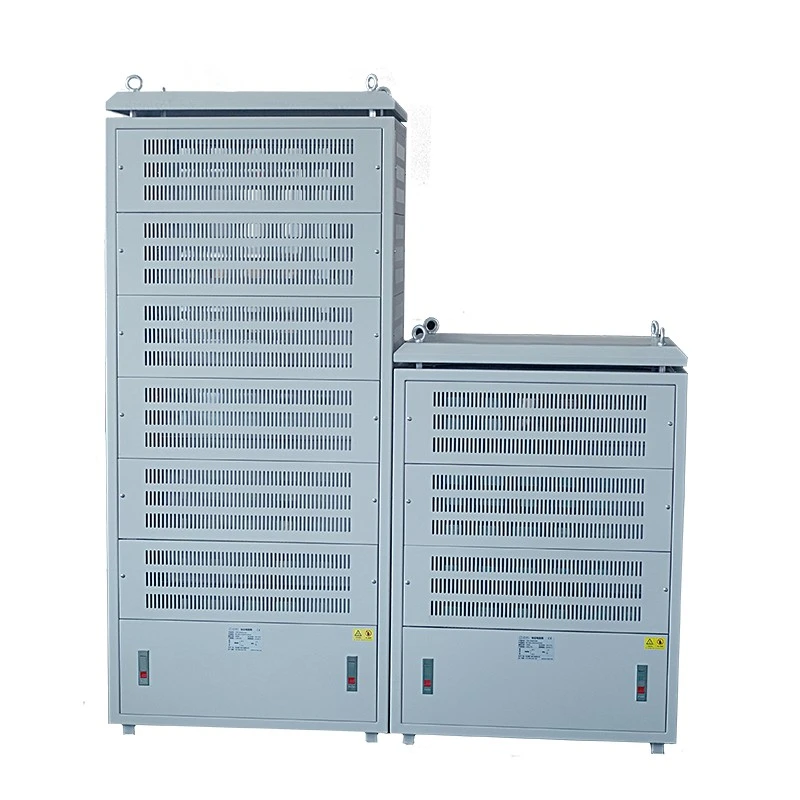

Když generátor, UPS, bateriový systém, střídač nebo jiný zdroj energie potřebuje pracovat pod řízenou elektrickou zátěží, musí být testovací zařízení schopno bezpečně absorbovat požadovanou energii. Zátěžová odporová skříň poskytuje praktické řešení kombinací více odporových prvků, elektrických spojů, chladicích komponent a ochranných konstrukcí v jednom krytu.
Tento typ zařízení se používá hlavně pro testování vysokého výkonu a pro rozptyl energie. Konfigurace může být uspořádána podle napětí, výkonu, odporu, pracovního cyklu, instalačního prostoru a způsobu ovládání zátěže.
Základním účelem je aplikovat známou elektrickou zátěž na testované zařízení. To umožňuje technikům nebo personálu údržby sledovat, jak systém funguje za definovaných provozních podmínek.
Například generátor lze testovat při různých úrovních zatížení, aniž by byl připojen k běžnému elektrickému systému zařízení. UPS lze kontrolovat pod řízeným požadavkem, zatímco bateriový systém lze vybíjet přes specifikovanou odporovou zátěž.
Řízenou zátěž lze použít během uvádění generátoru do provozu, údržby a kontrol výkonu. Použitím definovaného elektrického požadavku mohou operátoři monitorovat výstupní napětí, proud, frekvenci, teplotu a celkovou provozní stabilitu.
Systémy UPS a napájecí zdroje je často nutné testovat, aniž byste se spoléhali na připojená zařízení. Známá odporová zátěž poskytuje opakovatelné testovací podmínky pro kontrolu výstupní schopnosti a tepelného chování.
Odporové zátěže lze použít k vybíjení uložené elektrické energie řízenou rychlostí. Při určování požadované konfigurace je třeba vzít v úvahu kapacitu baterie, vybíjecí proud, provozní dobu a teplotní podmínky.
Některé motorové pohony generují elektrickou energii, když motor zpomaluje. Když tato energie nemůže být vrácena do zdroje, může být nasměrována do odporové zátěže a přeměněna na teplo. Požadovaná kapacita závisí na brzdné energii a provozním cyklu.
Zařízení s vysokým výkonem obvykle používá několik odporových prvků, než aby se spoléhalo na jednu velkou součást. Prvky lze rozdělit do samostatných sekcí a spojovat v různých kombinacích podle požadovaného zatížení.
To umožňuje stupňovité načítání. Zkouška může začít na nižší úrovni a postupně se zvyšovat, nebo lze vybrané úseky provozovat nezávisle, když je vyžadováno několik zkušebních podmínek.
Elektrické uspořádání závisí na napětí, proudu, celkovém výkonu, hodnotě odporu a požadovaném rozsahu zatížení. Stejnou strukturu skříně nelze aplikovat na každý projekt.
Výkon by měl být zvažován společně s provozní dobou. Jednotka, která po několik minut zvládá vysoké zatížení, má jiné tepelné požadavky než jednotka, která pracuje nepřetržitě.
Je také třeba zvážit opakované testování. I když je každý jednotlivý test relativně krátký, teplo nahromaděné během předchozích cyklů může ovlivnit přípustné zatížení dalšího cyklu.
Pro přesný výběr by měla být specifikována doba provozu, interval opakování, okolní teplota a požadovaná zátěž spolu se jmenovitým elektrickým jmenovitým výkonem.
Veškerá elektrická energie rozptýlená odporovými prvky se nakonec stává teplem. Skříň proto potřebuje vhodný způsob odvodu tohoto tepla při zachování bezpečných provozních teplot.
Přirozená konvekce může být vhodná pro některé aplikace s nižším výkonem. Zařízení s vyšší kapacitou může vyžadovat chlazení nuceným vzduchem, přičemž kapacita ventilátoru a dráha proudění vzduchu odpovídají očekávanému generování tepla.
Konstrukce rozvaděče také musí brát v úvahu elektrickou izolaci, rozmístění součástí, přístup ke svorkám, údržbu a okolní prostředí. Venkovní instalace mohou vyžadovat dodatečnou ochranu proti vlhkosti, prachu, teplotním změnám a korozi.
| Parametr | Zvážení výběru |
|---|---|
| Jmenovité napětí | Systémové napětí a požadavky na izolaci |
| Napájení zátěže | Celkový výkon, který má být absorbován sestavou odporu |
| Odpor | Celkový odpor a požadovaný rozsah zatížení |
| Pracovní cyklus | Nepřetržitý, přerušovaný nebo krátkodobý provoz |
| Chlazení | Přirozená konvekce nebo chlazení s nuceným oběhem vzduchu |
| Načíst kroky | Počet volitelných odporových sekcí |
| Instalace | Vnitřní nebo venkovní podmínky a dostupný prostor |
| Řízení | Ruční, stykačové nebo dálkové spínání zátěže |
Různé odporové konstrukce jsou vhodné pro různé elektrické podmínky. ADrátový rezistorlze použít tam, kde je vyžadována definovaná hodnota odporu a vhodná výkonová kapacita. AnHliníkový rezistorposkytuje kompaktní kovovou konstrukci s užitečnou cestou přenosu tepla.
A Decade Resistance Boxje určena pro jiný typ práce. Díky volitelným hodnotám odporu je vhodný spíše pro laboratorní testování, kalibraci a vývoj obvodů než pro provoz s vysokým výkonem.
U sestavy skříně je třeba zvážit výběr jednotlivých prvků společně s celkovým elektrickým zatížením, tepelnými podmínkami a uspořádáním instalace.
Kompletní průmyslový energetický systém může obsahovat několik typů komponent, z nichž každý má specifickou elektrickou funkci. Rezistor může rozptylovat elektrickou energii nebo zajišťovat řízení proudu, zatímco reaktor zavádí indukční impedanci, která pomáhá zvládat problémy s proudem a kvalitou energie.
A Filtrse používá ke snížení nežádoucího elektrického šumu, harmonických nebo vysokofrekvenčních složek. V systémech motorového pohonu může brzdová jednotka řídit dráhu regenerované energie předtím, než dosáhne odporové zátěže.
Dufew Electric vyvíjí a vyrábí komponenty výkonové elektroniky pro průmyslová elektrická zařízení. Její sortiment zahrnuje odporové produkty, brzdové jednotky, reaktory, filtry a související komponenty pro řízení výkonu.
U OEM a projektových aplikací lze specifikace zkontrolovat podle požadovaného napětí, výkonu, odporu, pracovního cyklu, způsobu chlazení, rozměrů skříně, připojení a uspořádání ovládání. To umožňuje přizpůsobení elektrické konfigurace skutečnému vybavení a testovacím podmínkám.
Dufew Electric je výrobcem a dodavatelem v Číně pro výrobce zařízení, distributory, systémové integrátory a průmyslové uživatele. Společnost je držitelem certifikátů ISO a CE pro příslušné produkty a požadavky na shodu.
Mezi běžné aplikace patří generátory, systémy UPS, baterie, zařízení pro skladování energie, invertory, napájecí zdroje a vybrané systémy motorových pohonů. Požadovaná konfigurace závisí na kapacitě zařízení a testovacích podmínkách.
Ano. Vícenásobné odporové sekce mohou být navrženy jako samostatné stupně zatížení, což umožňuje obsluze zvolit různé úrovně zatížení. Způsob přepínání závisí na elektrickém výkonu a požadavcích na ovládání.
Delší provoz produkuje více akumulovaného tepla, a proto vyžaduje větší tepelnou kapacitu. Při určování vhodného hodnocení je třeba vzít v úvahu dobu trvání zkoušky, frekvenci opakování, podmínky chlazení a okolní teplotu.
Obecně se uvažuje, když teplo generované odporovými prvky překročí to, co může přirozená konvekce účinně odstranit. Požadovaný průtok vzduchu závisí na úrovni výkonu, konstrukci krytu, provozní době a okolních podmínkách.
Užitečné informace zahrnují napětí, proud, výkon zátěže, odpor, trvání testu, pracovní cyklus, kroky zatížení, prostředí instalace, dostupné rozměry skříně, podmínky chlazení a požadavky na ovládání. S technickým hodnocením může pomoci také model zařízení a zamýšlený zkušební postup.
