Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

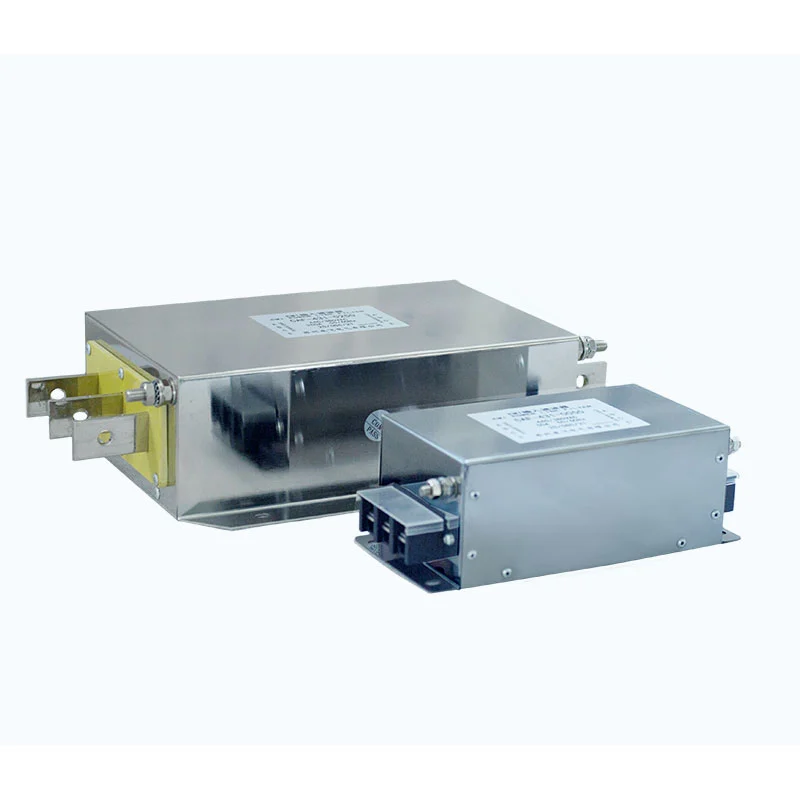

Filtr elektromagnetického rušení obsahuje vícestupňovou nízkopásmovou filtrační síť sestávající z tlumivky se společným režimem, X kondenzátorů, Y kondenzátorů a rezistorů.
Common-mode tlumivka používá dva vodiče navinuté na stejném magnetickém jádru a má vysokou impedanci vůči běžnému rušení. Kondenzátory X jsou připojeny přes linkové vodiče pro potlačení rušení v diferenciálním režimu, zatímco kondenzátory Y jsou zapojeny mezi silové vedení a zem, aby poskytly cestu pro vysokofrekvenční šum v běžném režimu k zemi.
Tyto komponenty spolupracují na zajištění širokopásmového potlačení EMI. Vícestupňová filtrační struktura je optimalizována podle frekvenčních charakteristik rušení, které se běžně vyskytují v aplikacích měničů frekvence.
| Parametr | Specifikace |
|---|---|
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Provozní frekvence | 50Hz / 60Hz / až 500Hz |
| Jmenovitý proud | 5A-1600A |
| Dielektrická pevnost | Line-to-Line: 1500VDC, 60s; Síť-země: 2500VDC, 60s |
| Izolační odpor | >100MΩ při 1000VDC |
| Kapacita přetížení | 1,4 × jmenovitý proud po dobu 1 minuty s alespoň 15minutovými intervaly |
| Maximální délka kabelu | 400m pro stíněný kabel; 300 m pro nestíněný kabel |
| Hodnocení ochrany | IP00 / IP20 |
| Třída izolace | T40 / F (155 °C) |
| Hodnocení zpomalující hoření | UL94 V-2 |
| Standard produktu | GB/T 15287/8 |
- Potlačení běžného a diferenciálního režimu: Filtrační síť je navržena tak, aby tlumila elektromagnetické rušení v běžném i diferenciálním režimu.
- Obousměrné potlačení EMI: Filtr může ztlumit rušení pohybující se mezi napájecím zdrojem a připojeným zařízením, čímž pomáhá snížit přenos nežádoucího šumu v obou směrech.
- Kompatibilita aplikací VFD: Navrženo pro systémy pohonů s proměnnou frekvencí, kde elektromagnetické rušení související se spínáním a řízený šum vyžadují dodatečné potlačení.
- Vícestupňové filtrování: Kombinace běžné tlumivky, X kondenzátorů, Y kondenzátorů a odporových prvků poskytuje vícestupňový filtrační výkon.
- Široký elektrický rozsah: Možnosti jmenovitého napětí od 220VAC do 1140VAC a možnosti jmenovitého proudu od 5A do 1600A podporují širokou škálu průmyslových energetických aplikací.
- Konstrukce s nízkým svodovým proudem: Filtrační struktura je navržena s ohledem na svodový proud a požadavky na uzemnění systému.
- Aplikace s dlouhými kabely: Vhodné konfigurace jsou k dispozici pro systémy VFD využívající dlouhé kabely motoru, v závislosti na skutečných podmínkách měniče, kabelu, motoru a instalace.
- Výběr na míru: Dufew Electric může vyhodnotit jmenovité napětí, proud, frekvenci, délku kabelu, podmínky instalace a další parametry aplikace pro výběr produktu.
Filtr elektromagnetického rušení je vhodný pro průmyslové aplikace, kde je důležitá elektromagnetická kompatibilita a kvalita napájení, včetně:
1. Průmyslová zařízení s přísnými požadavky na elektromagnetickou kompatibilitu.
2. Systémy využívající více VFD, kde je třeba kontrolovat elektromagnetické rušení mezi měniči.
3. Vstupní aplikace VFD, kde může vedení nebo vyzařované rušení ovlivnit elektrickou síť nebo okolní zařízení.
4. VFD systémy ovlivněné elektrickými poruchami, harmonickým rušením nebo nadměrným elektromagnetickým šumem.
5. Průmyslová zařízení vyžadující dodatečnou ochranu proti abnormálnímu provozu souvisejícímu s rušením.
6. Průmyslová výroba a automatizační zařízení.
7. Obnovitelná energie a systémy skladování energie využívající výkonová elektronická zařízení.
8. Motorové pohonné systémy s dlouhými kabely nebo náročným elektromagnetickým prostředím.
Výběr filtru elektromagnetického rušení vyžaduje více než jen přizpůsobení napětí a proudu. Filtr by měl být vyhodnocen podle celého elektrického systému, konfigurace zařízení a instalačního prostředí, aby se zajistilo, že vybraná specifikace je vhodná pro zamýšlenou aplikaci.
Dufew Electric může podporovat technické hodnocení na základě jmenovitého napětí a proudu, provozní frekvence, jmenovitého výkonu VFD, rušení v běžném a diferenciálním režimu, délky motorového kabelu, konfigurace stíněného nebo nestíněného kabelu, podmínek uzemnění, instalačního prostoru, tepelných požadavků, elektromagnetického prostředí a zákaznických výkresů nebo technických specifikací.
U přizpůsobených projektů mohou zákazníci poskytnout elektrické specifikace, technické výkresy, fyzické vzorky, informace o zařízení nebo podmínky aplikace pro technické vyhodnocení. Na základě těchto požadavků může Dufew Electric dodávat standardní produkty nebo vyvíjet konfigurace filtrů specifické pro aplikaci.
Zvolte jmenovité napětí a jmenovitý proud filtru podle jmenovitého výkonu VFD a elektromagnetického prostředí. Jako obecné vodítko pro výběr lze jmenovitý proud filtru zvolit na přibližně 1,2--1,5násobek jmenovitého proudu zařízení, v závislosti na aktuální aplikaci a doporučení výrobce. Jmenovité napětí filtru musí odpovídat provoznímu napětí VFD.
Zkontrolujte kryt, zda není poškozený, ověřte, že jsou svorky neporušené, a ujistěte se, že označení a specifikace produktu jsou jasně viditelné.
Nainstalujte filtr na vstupní bod napájení zařízení nebo na vstupní stranu zdroje rušení, jako je VFD, a udržujte jej co nejblíže k chráněnému zařízení.
Při instalaci na kovovou ovládací skříň zajistěte dostatečný kontakt kov na kov mezi krytem filtru a skříní, aby se podpořil odvod tepla a elektromagnetické stínění.
K upevnění filtru uvnitř rozvaděče nebo na montážní desce použijte určené montážní otvory. Ujistěte se, že je filtr pevně nainstalován a že jsou řádně zohledněny požadavky na přizpůsobení impedance a uzemnění.
Zapojte filtr do série mezi napájecí zdroj a vstup VFD podle schématu zapojení. Nezaměňujte vstupní a výstupní svorky.
Zemnící svorka musí být spolehlivě připojena k ochrannému uzemnění. Udržujte uzemňovací spojení co nejkratší; doporučuje se délka zemnicího vodiče ne více než 30 cm.
Nesvazujte vstupní vodiče filtru společně se zátěžovými nebo výstupními vodiči. To může zvýšit elektromagnetickou vazbu mezi vstupní a výstupní stranou a výrazně snížit schopnost filtru potlačit EMI.
Vstupní a výstupní kabeláž by měla být vedena odděleně, aby se minimalizovalo nežádoucí spojení.
Po potvrzení, že jsou všechna připojení správná, zapněte systém a sledujte provozní stav VFD. Ověřte, zda bylo dosaženo očekávaného snížení elektromagnetického rušení a abnormálních provozních podmínek.
| Srovnávací faktor | Integrovaný kompozitní EMI filtr Dufew | Konvenční jednoduchý filtr |
|---|---|---|
| Struktura filtrování | Vícestupňové filtrování pomocí kombinace běžné tlumivky, X kondenzátorů, Y kondenzátorů a odporových prvků | Obvykle se spoléhá na jednodušší jednostupňovou indukční strukturu |
| Potlačení EMI | Navrženo pro řešení rušení v běžném i diferenciálním režimu | Potlačení vysokofrekvenčního rušení může být omezeno v závislosti na struktuře filtru |
| Tepelný management | Integrovaný konstrukční návrh může podporovat organizovanější uspořádání komponent a tepelné řízení | Koncentrace složek může zvýšit lokalizovanou akumulaci tepla za podmínek trvalého vysokého zatížení |
| Instalace | Konfigurace integrovaného filtru může zjednodušit montáž a elektrické připojení | Samostatné filtrační komponenty mohou vyžadovat další montáž a kabeláž |
| Materiálové hospodářství | Jedna integrovaná jednotka může zjednodušit kódování materiálu a řízení zásob | Více komponent může zvýšit počet materiálových položek |
| Rozsah použití | Vhodné pro systémy VFD a průmyslová prostředí s náročnými požadavky na EMI | Vhodnější pro relativně jednoduché aplikace v závislosti na elektrickém prostředí |
Dufew Electric je čínský výrobce a dodavatel komponent výkonové elektroniky s výrobními kapacitami zahrnujícími průmyslové odpory, brzdové systémy, reaktory, filtry EMI, výkonové filtry, transformátory a přizpůsobené elektrické komponenty. U elektromagnetických interferenčních filtrů se výroba a kontrola provádí podle specifikací produktu, příslušných technických požadavků a požadavků zákazníka.
Výrobní proces zahrnuje výběr materiálu, montáž komponent, elektrické testování, ověřování výkonu, výstupní kontrolu, balení a přepravu. Klíčové kontroly kvality mohou zahrnovat:
- Ověření jmenovitého napětí a proudu
- Testování izolačního odporu
- Testování dielektrické pevnosti
- Testování elektrického výkonu
- Vizuální a rozměrová kontrola
- Kontrola svorek a připojení
- Finální kontrola výrobku
Specifikace produktu a požadavky na kontrolu jsou kontrolovány v průběhu výroby, aby byl zachován konzistentní elektrický výkon a kvalita produktu. Podle požadavků projektu mohou být poskytnuty také záznamy o zkouškách a technická dokumentace specifické pro produkt.
Dufew Electric udržuje příslušné certifikace kvality, produktovou dokumentaci a záznamy o zkouškách na podporu hodnocení zákazníků a požadavků na nákup.
Příslušné certifikáty a technické dokumenty mohou být poskytnuty ke kontrole podle konkrétního produktu, projektu a požadavků zákazníka.
Jako dodavatel komponent výkonové elektroniky v Číně Dufew Electric podporuje mezinárodní objednávky B2B od výběru produktů a hodnocení vzorků přes výrobu, kontrolu, balení a přepravu.
Typická dodací opatření mohou být koordinována podle objemu objednávky, rozměrů produktu, místa určení, dodací lhůty a požadavků zákazníka.
Dostupné možnosti logistiky mohou zahrnovat:
- Námořní přeprava: Vhodné pro pravidelné a velkoobjemové mezinárodní objednávky.
- Letecká přeprava: Vhodné pro urgentní zásilky, vzorky a objednávky menších objemů.
- Expresní doručení: Vhodné pro technické vzorky a malé balíky, kde je požadováno rychlejší doručení.
- Zákazníkem určený zasílatel: Dufew Electric může v případě potřeby koordinovat zásilku se zákazníkem jmenovaným poskytovatelem logistiky.
Exportní obaly mohou být uspořádány podle struktury produktu a požadavků na přepravu, aby pomohly chránit elektrické komponenty během manipulace a mezinárodní přepravy.
Dufew Electric se zaměřuje na komponenty výkonové elektroniky včetně rezistorů, brzdových systémů, reaktorů, filtrů elektromagnetického rušení, výkonových filtrů a transformátorů.
Výběr produktu lze hodnotit podle elektrických parametrů, charakteristik VFD, délky kabelu, elektromagnetického prostředí, podmínek instalace a dalších systémových požadavků.
Dufew podporuje přizpůsobené elektrické specifikace, konfigurace, výkresy, vzorky a požadavky specifické pro aplikaci, které jsou předmětem technického hodnocení.
Výroba zahrnuje kontrolu materiálu, řízenou montáž, elektrické zkoušky, výstupní kontrolu a produktovou dokumentaci dle platných požadavků.
Dufew Electric podporuje výrobce zařízení, systémové integrátory, distributory, OEM zákazníky a průmyslové uživatele s dodávkami produktů a mezinárodní koordinací logistiky.
Jeho filtrační síť tlumí nežádoucí šum, který se šíří mezi napájecím zdrojem a připojeným zařízením, a pomáhá tak snížit příchozí i odchozí elektromagnetické rušení.
Ano, pokud je vyžadováno dodatečné potlačení EMI. Tlumivky primárně řeší harmonické proudy a poruchy napájení, zatímco filtry EMI se zaměřují na elektromagnetický šum. Mohou se tedy vzájemně doplňovat.
Ne. Vodiče jsou elektricky izolovány, přičemž sdílejí stejné magnetické jádro. Při normálním provozu v diferenciálním režimu se jejich magnetické toky do značné míry navzájem ruší.
Č. X kondenzátory se používají přes linkové vodiče pro šum v diferenciálním režimu, zatímco kondenzátory Y se připojují mezi napájecí vedení a zem pro šum v běžném režimu. Mají různé požadavky na bezpečnost a izolaci.
Dufew Electric vyrábí komponenty výkonové elektroniky pro motorové pohony, průmyslovou automatizaci, obnovitelné zdroje energie, skladování energie a systémy řízení výkonu. Díky technické podpoře, řízené výrobě, elektrickému testování, přizpůsobení a globálním možnostem B2B dodávek poskytujeme spolehlivá řešení šitá na míru různým průmyslovým požadavkům.
Pro výběr produktu, technické specifikace, přizpůsobení, vzorky a mezinárodní dodávky kontaktujte Dufew Electric.
