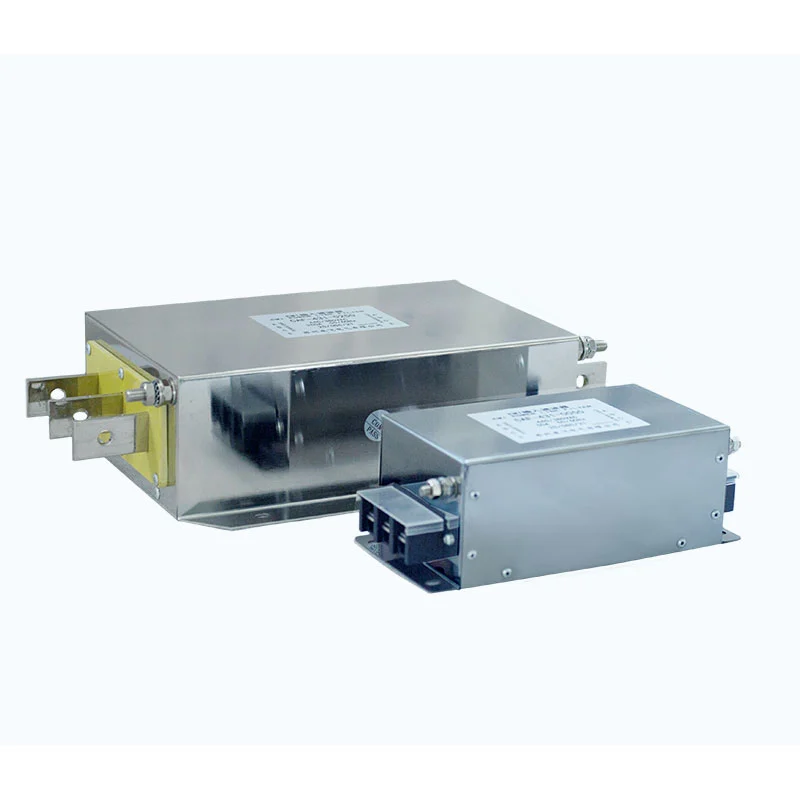

Filtr elektromagnetické kompatibility

Moderní průmyslové pohonné systémy využívají vysokorychlostní spínací technologii ke zlepšení energetické účinnosti a přesnosti řízení motoru. Operace spínání invertoru však mohou generovat rušení vedením, proud v běžném režimu a vysokofrekvenční šum, které mohou ovlivnit okolní zařízení a celkový výkon systému EMC.

Dufew Electric Electromagnetic Compatibility Filter integruje optimalizované filtrační komponenty, včetně:

- Tlumivky v běžném režimu

- X/Y bezpečnostní kondenzátory

- Filtrační reaktory

- Tlumící komponenty

Filtrační síť vytváří vysokou impedanci pro nežádoucí vysokofrekvenční rušení při zachování stabilního přenosu výkonu.

V závislosti na požadavcích instalace pomáhá filtr ovládat:

- Vracející se rušení do napájecí sítě

- Vysokofrekvenční spínací šum generovaný výkonovou elektronikou

- Běžný proud mezi zařízením a zemí

- Elektromagnetické rušení ovlivňující blízká zařízení

Řešení pomáhá:

- Zlepšit výkon elektromagnetické kompatibility

- Snižte rušení mezi připojenými zařízeními

- Vylepšete stabilitu VFD a servosystému

- Podpora spolehlivého průmyslového provozu

Integrovaná filtrační struktura EMC

1. Oboustranné ovládání rušení

Průmyslové pohonné systémy mohou generovat rušení na straně vstupu i výstupu motoru. Integrovaná filtrační struktura Dufew je navržena tak, aby snížila vedené emise, omezila přenos vysokofrekvenčního rušení, zjednodušila integraci skříně a podpořila elektromagnetickou kompatibilitu v rámci celého systému.

2. Potlačení šumu v běžném a diferenciálním režimu

Elektromagnetické rušení se může vyskytovat prostřednictvím cest společného režimu mezi elektrickými obvody a zemí nebo prostřednictvím cest diferenciálního režimu mezi silovými vodiči. Dufew optimalizuje magnetické komponenty a kondenzátorové sítě tak, aby řešily oba režimy rušení podle požadovaných filtračních charakteristik.

3. Konstrukce magnetických součástí průmyslové třídy

Filtr využívá optimalizované magnetické struktury pro zajištění stabilní impedanční charakteristiky v požadovaném frekvenčním rozsahu. Návrh bere v úvahu filtrační výkon, magnetické ztráty, tepelné chování a dlouhodobé provozní podmínky pro průmyslové aplikace.

Technické výhody

1. Výkon EMC

Filtr pomáhá kontrolovat rušení generované spínáním výkonové elektroniky, snižuje vedené emise a elektromagnetické rušení a zároveň podporuje kompatibilitu mezi připojenými zařízeními.

2. Optimalizováno pro aplikace VFD

U systémů na bázi invertoru může filtr pomoci tlumit vysokofrekvenční spínací šum, rušení v běžném režimu a elektromagnetické záření související s kabely, čímž podporuje stabilní provoz motorů a dalších připojených elektrických zařízení.

3. Flexibilní průmyslová integrace

Dufew navrhuje řešení filtrování podle různých požadavků na skříň a systém, s možnostmi kompaktních instalačních struktur, zjednodušenou kabeláží, flexibilní montáží a přizpůsobenými elektrickými parametry.

Typické aplikace

Filtr elektromagnetické kompatibility Dufew je vhodný pro průmyslové systémy vyžadující lepší kontrolu rušení.

Mezi typická průmyslová odvětví patří:

- Průmyslová automatizace

- CNC obrábění

- Výrobní zařízení

- Lékařská elektronika

- Testování systémů

- Precizní výroba elektroniky

Přizpůsobená řešení EMC filtrů

Různá zařízení a aplikace vyžadují různé parametry filtrování. Dufew Electric poskytuje technickou podporu na základě jmenovitého napětí, jmenovitého proudu, spínací frekvence, délky kabelu, instalačního prostředí a požadavků na testování EMC s cílem určit vhodné specifikace filtrů pro průmyslovou výkonovou elektroniku a kontrolu elektromagnetického rušení.

U přizpůsobených projektů mohou zákazníci poskytnout parametry zařízení, elektrické výkresy, podmínky aplikace nebo požadavky na zkoušky EMC pro technické vyhodnocení. Dufew Electric podporuje standardní napájení filtrů i konfigurace specifické pro aplikaci.

Výrobní kapacita a zajištění kvality

Dufew Electric se specializuje na komponenty průmyslové výkonové elektroniky, včetně EMC filtrů, harmonických filtrů, tlumivek, brzdných odporů a přizpůsobených elektrických komponent. Jeho výrobní procesy mohou zahrnovat zpracování magnetického jádra, přesné navíjení, úpravu izolace, vakuovou impregnaci a ověřování elektrických parametrů.

Klíčové kontroly kvality mohou zahrnovat:

- Testování izolačního odporu
- Testování dielektrické odolnosti
- Ověření elektrického výkonu
- Ověření nárůstu teploty
- Závěrečná kontrola kvality

Dufew Electric podporuje výrobu OEM, přizpůsobený vývoj filtrů, podporu technických aplikací a spolupráci na průmyslových projektech, přičemž specifikace produktu a požadavky na testování jsou upraveny podle aplikace a požadavků zákazníka.

Technické specifikace

Filtr elektromagnetické kompatibility vs standardní filtr EMI

FAQ

Q1: K čemu se používá filtr elektromagnetické kompatibility?

Filtr elektromagnetické kompatibility snižuje vodivé elektromagnetické rušení generované výkonovými elektronickými zařízeními a pomáhá zlepšit výkon systému EMC.

Q2: Jak by měl být vybrán EMC filtr?

Výběr závisí na jmenovitém napětí, proudové kapacitě, spínacích charakteristikách, konfiguraci kabelu, instalačním prostředí a požadovaném výkonu EMC.

Q3: Kde je filtr instalován v systému VFD?

Místo instalace závisí na požadavcích systému. Filtrování na vstupní straně pomáhá snižovat rušení přenášené do energetické sítě, zatímco filtrování na výstupní straně pomáhá kontrolovat vysokofrekvenční šum generovaný během provozu měniče.

Q4: Může Dufew přizpůsobit řešení EMC filtrování?

Ano. Dufew poskytuje přizpůsobené návrhy EMC filtrování podle elektrických parametrů, podmínek aplikace, požadavků na skříně a projektových specifikací.
