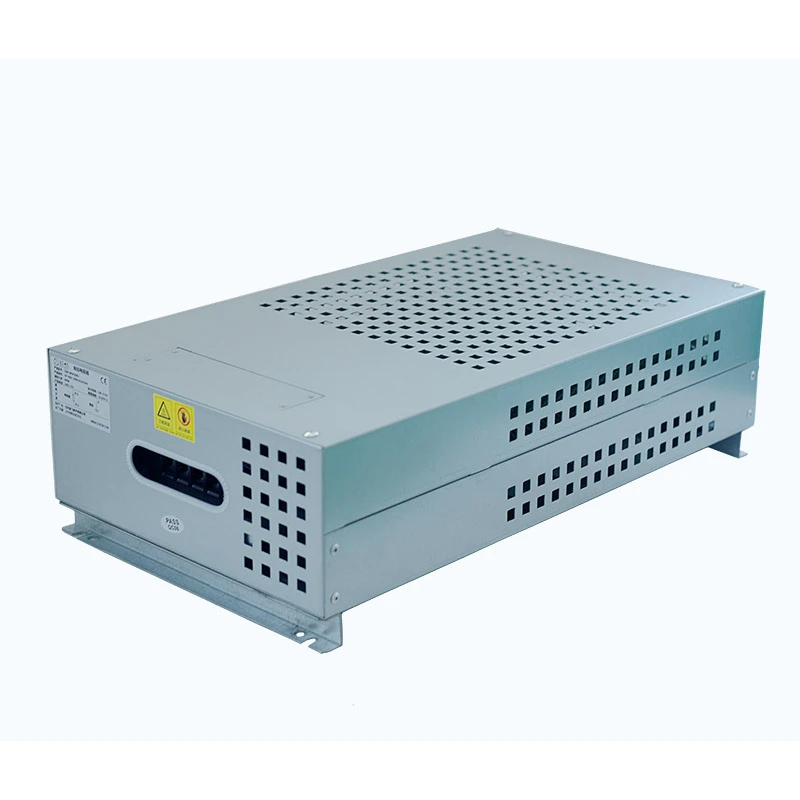

Load Resistor Box je elektrické testovací zařízení, které využívá odporové prvky k simulaci skutečných podmínek spotřeby elektrické energie elektrického zařízení. Přeměnou elektrické energie na řízené teplo během provozu umožňuje inženýrům vyhodnotit stabilitu výstupu, zatížitelnost, odezvu na přetížení, ochranné funkce a dlouhodobou provozní spolehlivost.
Na rozdíl od řešení s brzdným odporem, která jsou navržena hlavně k absorbování regenerativní energie ze zpomalení motoru, skříň zátěžového odporu funguje jako řiditelná testovací zátěž pro ověření výkonu zdrojů energie a zařízení pro přeměnu energie.
Sestava vnitřního odporu se skládá z několika vlnitých odporových prvků uspořádaných prostřednictvím sériových a paralelních zapojení pro dosažení různých konfigurací zátěže. Nezávislé zátěžové sekce umožňují uživatelům upravit testovací podmínky přepínáním různých skupin rezistorů bez změny celkové hardwarové struktury.
Pracovní proces lze popsat takto:
Výkon napájecího zařízení → Vstup zátěžového rezistoru → Spotřeba zátěžového odporu rezistoru → Vyhodnocení dat výkonu
Skříň je vyrobena z hliníkově-zinkového ocelového plechu, který poskytuje mechanickou ochranu, účinný odvod tepla, odolnost proti korozi a pohodlnou instalaci. Pro externí elektrické připojení je integrována vyhrazená svorkovnice, zatímco pro aplikace vyžadující nepřetržitý provoz s vysokým výkonem je k dispozici volitelné chlazení nuceným vzduchem.
| Parametr | Specifikace |
|---|---|
| Výkonový rozsah | 1KW-30KW |
| Pracovní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω---1KΩ |
| Tolerance odporu | ±3/±5/±10 |
| Stupeň ochrany | IP20/IP23 |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň zpomalující hoření | UL 94V-2 |
| Standardní soulad | GB-5792 |
Zařízení poskytuje řízené podmínky zatížení pro ověření jmenovité výstupní kapacity UPS, odezvy na přetížení, stability napětí a dlouhodobého provozního výkonu. Použitím různých úrovní zatížení mohou inženýři vyhodnotit chování UPS za podmínek, které blíže odpovídají skutečným provozním požadavkům.
Jako umělou elektrickou zátěž lze zařízení použít k ověření kapacity generátoru před uvedením do provozu nebo během plánované údržby. Typické aplikace zahrnují testování dieselového generátoru, kontrolu záložního napájecího systému a tovární přejímací testy, které pomáhají potvrdit výstupní výkon za definovaných podmínek zatížení.
Řízená odporová zátěž umožňuje inženýrům vyhodnotit kapacitu výstupního proudu, tepelný výkon, ochranné funkce a dlouhodobou provozní spolehlivost střídačů a napájecích zdrojů. Nastavitelné podmínky zatížení také podporují testování v různých fázích provozu zařízení.
Systém poskytuje řízené vybíjecí zátěže pro bateriové systémy, zařízení PCS a systémy řízení energie, což inženýrům umožňuje posoudit výkon vybíjení a provozní stabilitu za specifikovaných elektrických podmínek.
Vnitřní obvody jsou rozděleny do několika nezávislých skupin zátěží, což umožňuje progresivní nastavení výkonu podle požadovaného testovacího profilu. Tato konfigurace podporuje flexibilní kombinace zatížení, opakovatelné testovací podmínky a snazší izolaci chyb, když jednotlivé sekce vyžadují kontrolu.
Systém dokáže reprodukovat různé zátěžové podmínky, od provozu s nízkou zátěží přes testování plné zátěže a krátkodobého přetížení, což inženýrům umožňuje vyhodnotit výkon zařízení v širším provozním rozsahu.
| Zkušební podmínka | Účel |
|---|---|
| Lehké zatížení | Ověřte provoz s nízkou spotřebou energie |
| Poloviční zatížení | Zkontrolujte výkon při střední zátěži |
| Plné zatížení | Potvrďte jmenovitou kapacitu |
| Přetížení | Vyhodnoťte schopnost ochrany |
Integrovaná struktura terminálu může být konfigurována pro testovací aplikace střídavého i stejnosměrného proudu, což poskytuje větší flexibilitu při testování různých typů energetických zařízení. S maximálním pracovním napětím 1200 V může systém vyhovět řadě požadavků na testování průmyslového výkonu bez nutnosti změn základní struktury odporu.
Před instalací vyberte vhodný jmenovitý výkon, hodnotu odporu a stupeň ochrany podle výstupního výkonu testovaného zařízení, požadovaných testovacích podmínek a prostředí instalace. Správné přizpůsobení specifikací je nezbytné pro bezpečný rozptyl energie během testování.
Před instalací zkontrolujte kryt, svorkovnice a chladicí systém, abyste se ujistili, že je zařízení neporušené a připravené k provozu. Jakékoli viditelné poškození nebo abnormality by měly být odstraněny před elektrickým připojením.
Instalujte zařízení na dobře větraném místě s dostatečným prostorem pro odvod tepla. Místo instalace by mělo být mimo dosah hořlavých materiálů, podmínek omezeného proudění vzduchu a nadměrné vlhkosti, které by mohly ovlivnit bezpečný provoz.
K bezpečné instalaci jednotky na podlahu nebo na určenou testovací platformu použijte montážní otvory na krytu. Montážní konstrukce by měla být vhodná pro hmotnost zařízení a provozní podmínky.
Připojte výstupní svorky testovaného zařízení ke vstupním svorkám zátěže podle dodaného schématu zapojení. U stejnosměrných aplikací musí být potvrzena polarita, přičemž všechna připojení svorek by měla být řádně utažena a propojena kabely vhodnými pro očekávaný proud.
Po ověření úplného elektrického připojení začněte testovat při nízké úrovni zatížení a postupně zvyšujte aktivní úseky zatížení podle zkušebního postupu. Během provozu sledujte teplotu rezistoru a další relevantní provozní podmínky, abyste zajistili, že zařízení zůstane ve specifikovaném rozsahu.
Dufew Load Resistor Box je navržen pro dlouhodobé elektrické testování a před dodáním prochází ověřením elektrického a mechanického výkonu. Testování se zaměřuje na odporové charakteristiky, elektrickou bezpečnost, mechanickou integritu a stabilní provoz za různých podmínek zatížení, což pomáhá zajistit spolehlivý výkon v průmyslových testovacích prostředích.
| Elektrické charakteristiky | Testovací podmínky | Výkon |
|---|---|---|
| Dielektrická pevnost | 2500VAC/50Hz/60S | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | Izolační odpor ≥100MΩ |
| Krátkodobé přetížení | 10násobný jmenovitý výkon 5S | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | Cyklický provoz (výboj 10S, interval 90S) | Více než 9000 h |
| Vlhké teplo v ustáleném stavu | 40℃±2/90%-95%RH/100h | △R≤±）(1%R+0,05Ω） |
| Rychlá změna teploty | -55℃, 55℃, 155℃ každý po dobu 15 minut, 5 cyklů | △R≤±）(2%R+0,05Ω） |
| Tepelná odolnost | 350℃/2h | Bez zjevného zabarvení nebo poškození |
| Teplotní koeficient | Porovnání mezi odporem při jmenovité zátěži a statickým odporem | Méně než 300 ppm/℃ |
| Zpomalení hoření | 10násobek jmenovitého výkonu po dobu 5 minut | Červená záře, ale žádný plamen |
Konstrukce skříně je navržena tak, aby vydržela přepravu, instalaci a průmyslové provozní prostředí. Mechanické testy zajišťují, že si terminálový systém a konstrukce pouzdra udrží spolehlivost při dlouhodobém používání.
| Mechanické vlastnosti | Testovací podmínky | Výkon |
|---|---|---|
| Koncová síla | 45N/30S | Žádné uvolnění ani viditelné poškození |
| Odolnost proti vibracím | 5-200 Hz, 1 g, 98 m/S² | Bez viditelného poškození konstrukce |
| Tepelná odolnost při pájení | Olověná svorka ponořená do 350±5℃ pájky pro 3S | △R≤±（1%R+0,05Ω） Žádné viditelné vnější poškození, jasné značení |
| Pájitelnost | Svorka ponořená do 235±5℃ pájky po dobu 5S | Pájka na povrchu svorek ≥95 % |
Různé požadavky na testování vyžadují různé podmínky zatížení. Vnitřní skupiny odporů lze konfigurovat do více nezávislých sekcí, což uživatelům umožňuje upravit aplikované zatížení podle aktuálních testovacích postupů.
Mezi typické konfigurace patří:
| Režim zatížení | Účel testování |
|---|---|
| Nízká zátěž | Ověřte výkon při spouštění a provoz s nízkou spotřebou |
| Střední zatížení | Vyhodnoťte schopnost částečného výstupu |
| Plné zatížení | Potvrďte jmenovitý výkon |
| Přetížení Zatížení | Zkontrolujte odezvu ochrany a stabilitu systému |
Tato sekční konstrukce umožňuje inženýrům provádět více testů s jednou jednotkou namísto přípravy několika zátěžových zařízení s pevnou hodnotou.
Pro testování výroby, laboratorní ověřování a hodnocení spolehlivosti zařízení musí zátěžová zařízení často pracovat v nepřetržitých a náročných podmínkách. Dufew Load Resistor Box je navržen se stabilním odporovým výkonem, optimalizovanou strukturou odvodu tepla, nezávislým seskupením odporů a volitelným chlazením nuceným vzduchem pro podporu dlouhodobého testování s vysokým výkonem.
Díky této konstrukci je vhodný pro aplikace, jako jsou tovární testy stárnutí, ověřování výkonu generátoru, hodnocení spolehlivosti UPS a testování napájecího zdroje, kde jsou vyžadovány konzistentní podmínky zatížení.
Suzhou Dufew Electrical Co., Ltd. uplatňuje strukturované postupy kontroly kvality v průběhu celého výrobního procesu, zahrnující kontrolu materiálu, kontrolu montáže a finální ověřování výkonu. Každá fáze je řízena tak, aby byla zajištěna elektrická spolehlivost, mechanická stabilita a konzistentní výkon produktu.
Vstupní materiály jsou před výrobou kontrolovány, aby se ověřila kvalita odporových prvků, materiálů kovových krytů, součástí svorek a izolačních materiálů.
Během montáže Dufew kontroluje seskupení rezistorů, spolehlivost elektrického připojení, izolační vzdálenost a mechanické upevnění, aby bylo zajištěno, že hotový produkt splňuje technické požadavky.
Před dodáním prochází každá jednotka komplexním ověřením, včetně měření odporu, testování izolace, testování dielektrické pevnosti, strukturální inspekce a funkčních kontrol.
Suzhou Dufew Electrical Co., Ltd. se specializuje na komponenty výkonové elektroniky, včetně rezistorů, brzdových systémů, reaktorů, transformátorů a výkonových filtrů. Díky zkušenostem s průmyslovou automatizací, energetickými systémy a aplikacemi elektrických zařízení Dufew rozumí praktickým požadavkům spolehlivých testovacích prostředí.
Různé testovací projekty vyžadují různé elektrické a mechanické konfigurace. Dufew poskytuje přizpůsobená řešení podle jmenovitého výkonu, hodnoty odporu, úrovně napětí, zátěžových stupňů, požadavků na chlazení, struktury krytu a podmínek instalace, což zákazníkům pomáhá dosáhnout vhodného testovacího výkonu pro konkrétní zařízení.
Dufew podporuje výrobce zařízení, systémové integrátory, elektrické distributory a průmyslové uživatele technickou pomocí, zakázkovou výrobou a standardizovanými výrobními procesy. Tyto schopnosti pomáhají zajistit stabilní dodávky a spolehlivá elektrická řešení pro globální průmyslové aplikace.
Systém zátěžového testování vyžaduje nejen dostatečnou výkonovou kapacitu, ale také přesnou simulaci zátěže, stabilní dlouhodobý provoz a pohodlnou obsluhu. Ve srovnání s pevnými samostatnými odpory nebo konvenčními řešeními brzdných odporů poskytuje Dufew Load Resistor Box flexibilnější testovací funkce pro ověřování energetických zařízení.
| Srovnávací rozměr | Vložte odporovou skříň | Tradiční krabice s jedním rezistorem / brzdným odporem |
|---|---|---|
| Hlavní účel aplikace | Navrženo pro testování energetických zařízení, testy stárnutí a ověřování výkonu UPS, generátorů, invertorů a napájecích zdrojů. | Navrženo hlavně pro spotřebu energie při brzdění motorem nebo aplikacích s pevným odporem. |
| Možnost nastavení zátěže | Více nezávislých rezistorových sekcí umožňuje postupné přepínání zátěže pro simulaci různých provozních podmínek. | Obvykle poskytuje pevné hodnoty odporu s omezenou nebo žádnou nastavitelnou schopností zatížení. |
| Testování flexibility | Podporuje simulaci lehkého zatížení, polovičního zatížení, plného zatížení a přetížení pro komplexní vyhodnocení zařízení. | Používá se hlavně pro jeden provozní stav a nemůže efektivně simulovat různé testovací scénáře. |
| AC/DC kompatibilita | Navrženo s jednotným připojením terminálu, což umožňuje testování střídavého i stejnosměrného napájecího zařízení podle požadavků na konfiguraci. | Mnoho řešení je navrženo pro specifické aplikace DC sběrnice nebo brzdění a mají omezenou všestrannost. |
| Nepřetržitý provoz zatížení | Optimalizovaná struktura skříně a tepelný design podporují dlouhodobé zátěžové testování a provoz stárnutí. | Mnoho produktů s brzdnými odpory se zaměřuje na krátkodobou absorpci energie a při nepřetržitém zatížení může dojít k vyššímu nárůstu teploty. |
| Pohodlná údržba | Nezávislé zátěžové obvody zjednodušují kontrolu a odstraňování problémů. Jednotlivé sekce lze při údržbě kontrolovat samostatně. | Pevné vnitřní struktury komplikují odstraňování problémů a výměnu. |
Zařízení pro testování zátěže se používá hlavně k simulaci elektrické zátěže a ověření výkonu energetických systémů, včetně výstupní kapacity, stability a odezvy na přetížení generátorů, systémů UPS, střídačů a napájecích zdrojů. Řešení brzdných odporů se používají hlavně v systémech pohonu motorů, aby absorbovaly regenerační energii během zpomalování a zabránily přepětí stejnosměrné sběrnice.
Systém využívá sekční řízení zátěže, kde jsou vnitřní skupiny odporů rozděleny do nezávislých obvodů. Přepínáním různých sekcí mohou uživatelé simulovat různé provozní podmínky, včetně lehkého zatížení, částečného zatížení, jmenovitého zatížení a podmínek přetížení. Tato konfigurace zlepšuje flexibilitu a opakovatelnost testování.
Způsob chlazení se volí podle kapacity výkonu, doby provozu, prostředí instalace a požadavků na odvod tepla. Standardní konfigurace využívají přirozené proudění vzduchu, zatímco pro aplikace vyžadující vyšší výkon nebo prodloužený nepřetržitý provoz lze přidat nucené chlazení vzduchem.
Ano. Dufew Electric dokáže přizpůsobit hodnoty odporu, jmenovitý výkon, úrovně napětí, stupně zatížení, metody chlazení, struktury krytu a konfigurace svorek podle specifických požadavků na testování.
Je vhodný pro ověřování výkonu, testování údržby, testy stárnutí a laboratorní hodnocení generátorů, systémů UPS, střídačů, stejnosměrných napájecích zdrojů, nabíječek, zařízení pro přeměnu skladování energie a dalších průmyslových energetických systémů.
Ano. Dufew Electric poskytuje technickou podporu na základě specifikací zákaznických zařízení a požadavků na testování, pomáhá navrhovat vhodné konfigurace pro různé kapacity napájení, elektrické podmínky a instalační prostředí.
