Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

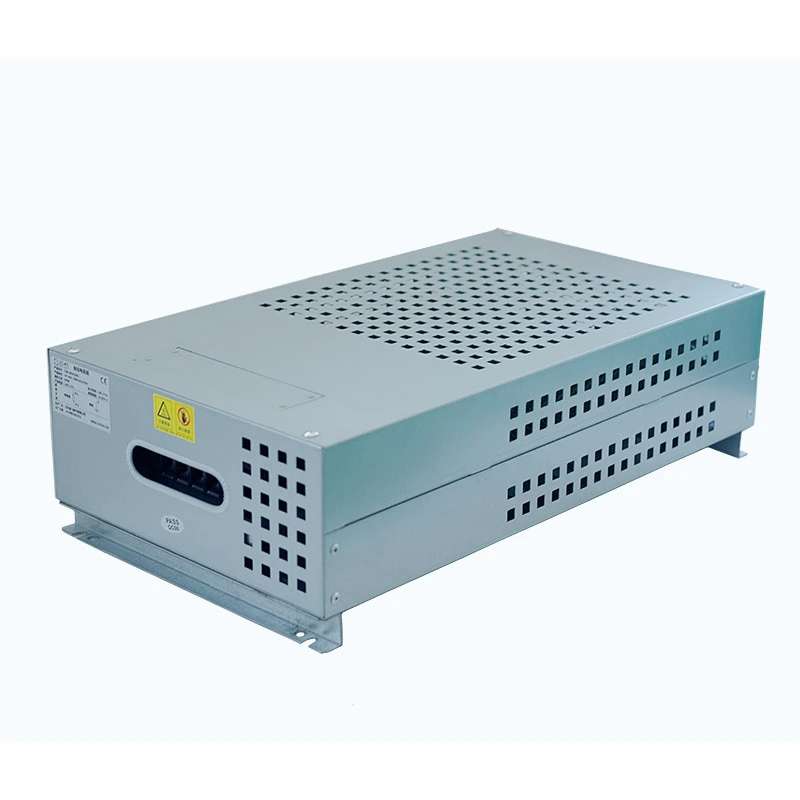

Inverter Braking Resistor Box je vyhrazená brzdová součást používaná v systémech motorů poháněných invertorem. Když motor zpomaluje s velkým setrvačným zatížením, regenerativní energie je přiváděna zpět do stejnosměrného meziobvodu invertoru, což způsobuje zvýšení napětí sběrnice. Tento produkt rozptyluje přebytečnou energii přes odporové prvky, aby udržoval stabilní provoz měniče.
Vnitřní struktura se skládá z několika vlnitých odporových prvků uspořádaných podle požadovaného odporu a výkonu. Sestava odporu je instalována uvnitř ochranného hliníkovo-zinkového ocelového krytu s integrovanými svorkovnicemi a teplotními ochrannými spínači.
Konstrukce skříně podporuje externí montáž vedle invertorové skříně, což pomáhá šetřit vnitřní prostor skříně při zachování efektivního odvodu tepla a elektrické bezpečnosti.
Konfigurace odporu a výkonu jsou navrženy podle běžných požadavků na brzdění měniče. To zjednodušuje výběr a pomáhá omezit ruční výpočty během systémové integrace.
Skříň využívá design boční ventilace, která odvádí horký vzduch pryč z invertorové skříně a snižuje sekundární akumulaci tepla kolem komponent měniče.
Vnitřní uspořádání poskytuje dostatečnou izolační vzdálenost mezi odporovými prvky a krytem a podporuje stabilní provoz při napětí stejnosměrné sběrnice až do 1200V.
Speciální montážní základna umožňuje instalaci na boční nebo spodní stranu invertorových skříní, aniž by zabírala cenný vnitřní prostor v elektrické skříni.
- Navrženo speciálně pro rekuperační brzdové systémy VFD
- Přeměňuje přebytečnou brzdnou energii na teplo, aby se zabránilo alarmům přepětí DC sběrnice
- Kombinace vlnitého odporu podporuje jmenovité výkony až 30 kW
- Vestavěný teplotní spínač zvyšuje bezpečnost provozu
- Hliníkovo-zinkový kryt poskytuje odolnost proti korozi a mechanickou ochranu
- Vhodné pro časté zrychlování, zpomalování a nouzové zastavení
Dufew Electric Corrugated Resistor Cabinet je navržena pro průmyslové pohonné systémy, které vyžadují spolehlivý odvod energie během brzdění, zpomalování a dynamického řízení zátěže. Díky své flexibilní konfiguraci je vhodný pro různé náročné aplikace, včetně:
Rezistorová skříň pomáhá řídit regenerativní energii generovanou při častém zvedání a spouštění, čímž zlepšuje stabilitu systému ve výtazích, věžových jeřábech, kladkostrojích, navijácích a zvedacích plošinách.
Pro zařízení s častými cykly zrychlování a zpomalování, jako jsou pásové dopravníky, zakladače a systémy těžké přepravy, poskytuje řešení stabilní brzdný výkon a podporuje nepřetržitý průmyslový provoz.
Skříň je vhodná pro průmyslové stroje vyžadující přesné řízení motoru a absorpci energie, včetně válcoven, odstředivek, vstřikovacích lisů, drátotahů a textilních strojů.
Může být také integrován do zařízení pro testování výkonu měniče a testovacích systémů servopohonů, aby poskytoval kontrolované odporové zátěže pro vyhodnocení elektrického výkonu a spolehlivosti systému.
| Parametr | Specifikace |
|---|---|
| Výkonový rozsah | 1kW-30kW |
| Pracovní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerance odporu | ±3 % / ±5 % / ±10 % |
| Stupeň ochrany | IP20 / IP23 |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň zpomalující hoření | UL94V-2 |
| Norma | GB-5792 |
Příklad: CRB 10KW 13,6R J
| Kód | Popis |
|---|---|
| CRB | Box brzdového odporu |
| 10 kW | Jmenovitý výkon |
| 13,6 R | Hodnocená odolnost |
| J | Tolerance odporu (K=10%, J=5%, H=3%) |
| Výkonová položka | Zkušební podmínka | Výkon |
|---|---|---|
| Dielektrická pevnost | 2500VAC/50Hz/60S | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10násobný jmenovitý výkon 5S | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | 10S vybíjení / 90S interval cyklování | > 9000 h |
| Test vlhkého tepla | 40 ℃ ± 2 ℃ / 90 % - 95 % RH / 100 h | △R≤±(1%R+0,05Ω) |
| Cyklování teploty | -55℃, 55℃, 155℃ na kole | △R≤±(2%R+0,05Ω) |
| Tepelná odolnost | 350℃/2h | Žádné zabarvení nebo poškození |
| Teplotní koeficient | Jmenovitý stav zatížení | <300 ppm/℃ |
| Zkouška plamenem | 10x jmenovitý výkon 5min | Červený ohřev bez plamene |
| Výkonová položka | Zkušební podmínka | Výkon |
|---|---|---|
| Koncová síla | 45N/30S | Bez uvolnění nebo poškození |
| Odolnost proti vibracím | 5–200 Hz, 1 g, 98 m/S² | Žádné strukturální poškození |
| Tepelná odolnost při pájení | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Pájitelnost | 235±5℃ / 5S | Krytí pájky > 95 % |
Během rychlého zpomalení nebo nouzového brzdění poskytuje tento produkt efektivní cestu pro rozptýlení energie, která pomáhá udržovat stabilitu DC sběrnice měniče.
Struktura odporu je navržena pro podmínky opakované absorpce energie, které se běžně vyskytují ve zdvihacích zařízeních, dopravnících a průmyslových automatizačních systémech.
Vnější montážní konstrukce snižuje požadavky na prostor skříně a zjednodušuje instalaci systému.
| Porovnávací položka | Invertorová skříňka na brzdový odpor | Skříňka obecného zátěžového odporu |
|---|---|---|
| Hlavní účel | Určeno pro invertorové brzdění a řízení napětí DC sběrnice | Obecné aplikace odporového zatížení |
| Výběr parametrů | Odpovídá požadavkům invertorové brzdné jednotky | Vyžaduje dodatečný výpočet odporu |
| Design chlazení | Boční výfuk zabraňuje pronikání horkého vzduchu do invertorové skříně | Standardní proudění vzduchu může ovlivnit okolní zařízení |
| Instalace | Podporuje vnější montáž invertorové skříně | Obvykle vyžaduje samostatný instalační prostor |
| Pracovní stav | Optimalizováno pro přerušované rekuperační brzdění | Používá se hlavně pro obecné zatížení nebo testování |
Dufew Electric používá standardizované výrobní postupy od montáže rezistoru a výroby krytu až po testování elektrického výkonu.
Kontrola kvality zahrnuje:
- Vstupní kontrola materiálu
- Ověření hodnoty odporu
- Testování izolace
- Testování tepelné ochrany
- Finální kontrola výrobku
Každý odporový box je profesionálně zabalen podle velikosti produktu a přepravních požadavků.
Proces balení zahrnuje:
- Upevnění ochrany produktu
- Obal odolný proti vlhkosti
- Příprava exportní zásilky
- Správa dávkových objednávek
Výběr vhodné skříně brzdového odporu měniče vyžaduje komplexní vyhodnocení parametrů měniče, charakteristik motoru, brzdných podmínek a prostředí instalace. Správná konfigurace pomáhá účinně rozptýlit regenerační energii, zabránit přepětí stejnosměrné sběrnice a zlepšit dlouhodobou spolehlivost systémů VFD.
Jmenovitý výkon odporové skříně by měl být zvolen podle kapacity měniče a provozních podmínek motoru. Aplikace s vyšším výkonem motoru, větší setrvačností zátěže nebo častými cykly brzdění obecně vyžadují silnější schopnost absorpce energie.
Mezi klíčové faktory výběru patří jmenovitý výkon měniče, výkon motoru, setrvačnost zátěže, požadovaný brzdný moment a brzdná frekvence.
Pracovní napětí rezistoru musí odpovídat napětí stejnosměrné sběrnice měniče, aby byl zajištěn bezpečný a stabilní provoz. Různé systémy pohonů mohou vyžadovat různé konfigurace napětí, jako jsou invertorové systémy třídy 400V, průmyslové pohony 690V nebo vysokonapěťové stejnosměrné aplikace až do 1200V.
Řešení brzdných odporů Dufew jsou navržena tak, aby podporovala stabilní provoz za různých podmínek napětí stejnosměrné sběrnice podle požadavků aplikace.
Hodnota odporu přímo ovlivňuje brzdný výkon. Nižší hodnota odporu může poskytnout silnější brzdnou sílu, ale má za následek vyšší průtok proudu, zatímco vyšší hodnota odporu snižuje proudové namáhání, ale může prodloužit dobu brzdění.
Vhodná konfigurace odporu by měla být určena podle specifikací invertorové brzdné jednotky, povoleného brzdného proudu, požadované doby zastavení a charakteristiky setrvačnosti zátěže.
Různé průmyslové aplikace generují různé úrovně regenerační energie, takže odporová skříň musí být vybrána podle skutečného brzdného cyklu a provozních podmínek.
| Aplikace | Provozní stav | Výběr zaměření |
|---|---|---|
| Výtah | Časté cykly zrychlování a zastavování | Vysoká spolehlivost a schopnost opakovaného brzdění |
| Jeřáb a kladkostroj | Těžké zvedání a spouštění | Vysoká přetížitelnost a stabilní výkon |
| Dopravní systém | Dlouhý nepřetržitý provoz | Stabilní tepelný management |
| Odstředivka | Požadavky na rychlé zpomalení | Schopnost rychlé absorpce energie |
| Průmyslové stroje | Přerušované brzdné podmínky | Správný výběr výkonu a odporu |
Instalační prostředí ovlivňuje konstrukci skříně, design ventilace a tepelný výkon. Před výběrem by zákazníci měli zvážit dostupný montážní prostor, způsob instalace, okolní teplotu a podmínky proudění vzduchu.
Skříně s brzdným odporem Dufew využívají praktické instalační struktury a optimalizované návrhy ventilace, což umožňuje integraci s invertorovými skříněmi při zachování efektivního odvodu tepla.
Standardní odporové boxy nemusí vždy splňovat specifické průmyslové požadavky. Dufew poskytuje přizpůsobené konfigurace na základě hodnoty odporu, jmenovitého výkonu, pracovního napětí, rozměrů krytu, uspořádání svorek a požadavků na ochranu.
Díky profesionálním výrobním kapacitám Dufew Electric podporuje OEM a přizpůsobená řešení brzdných odporů pro různé invertorové systémy a průmyslové aplikace.
Skříňky brzdových odporů Dufew lze kombinovat s různými invertorovými systémy od různých výrobců. Zákazníci mohou poskytnout informace o modelu měniče a Dufew doporučí vhodnou konfiguraci odporu a výkonu.
Pro přizpůsobení by zákazníci měli poskytnout model měniče, výkon motoru, pracovní napětí, hodnotu odporu, pracovní cyklus brzdění a požadavky na instalaci. Dufew může podle těchto parametrů navrhnout vhodné řešení odporové skříně.
Ano. Dufew poskytuje přizpůsobené boxy s brzdným odporem s nastavitelnými hodnotami odporu, jmenovitým výkonem, designem krytu, konfigurace svorek a možností ochrany pro různé průmyslové aplikace.
Životnost je ovlivněna především frekvencí brzdění, stavem přetížení, provozní teplotou, výkonem chlazení a prostředím instalace. Správný výběr a řízení tepla může zlepšit dlouhodobou spolehlivost.
Ano. Brzdné odporové skříně Dufew jsou navrženy pro aplikace vyžadující opakované zrychlování a zpomalování, jako jsou výtahy, jeřáby, dopravníky a průmyslová automatizační zařízení. Jmenovitý výkon by měl být zvolen podle brzdného cyklu.
Doporučuje se pravidelná kontrola za účelem kontroly podmínek ventilace, připojení svorek, hromadění prachu a známek přehřátí. Správná údržba pomáhá zajistit stabilní výkon a delší životnost.
Skříňky brzdných rezistorů Dufew se vyznačují ochrannými kryty a spolehlivými konstrukcemi pro průmyslové aplikace. Přizpůsobená řešení ochrany jsou k dispozici pro prostředí s vysokou vlhkostí, prašností nebo speciálními provozními podmínkami.
Dufew se specializuje na návrh a výrobu průmyslových rezistorů, poskytuje přizpůsobená řešení brzdných rezistorů, přísnou kontrolu kvality a spolehlivou podporu pro výrobce měničů, výrobce zařízení a automatizační společnosti.
Potřebujete řešení brzdného odporu pro výtahy, jeřáby, průmyslové pohony nebo automatizační zařízení?
Uveďte svůj model měniče, výkon motoru, napětí stejnosměrné sběrnice a požadavky na brzdění. Dufew doporučí vhodnou skříň s brzdným odporem VFD a poskytne technickou podporu pro váš projekt.
Vyžádejte si ještě dnes cenovou nabídku na přizpůsobené hodnoty odporu, jmenovité výkony a návrhy krytů.
