Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

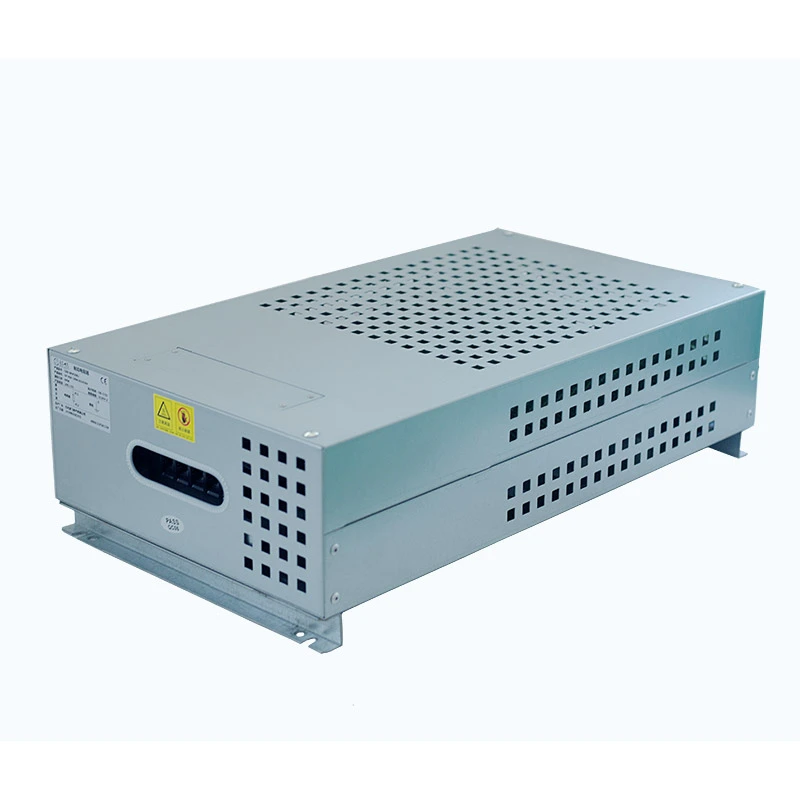

Tubular Resistor Box je vysoce výkonná rezistorová sestava navržená tak, aby absorbovala a rozptylovala přebytečnou elektrickou energii generovanou během zpomalování motoru, nouzového zastavení nebo zátěžových testů. Je široce používán v průmyslových pohonných systémech, zařízeních výkonové elektroniky a aplikacích pro správu energie.
Odporová skříň, vyrobená společností Dufew Electric, obsahuje utěsněné trubkové odporové prvky z nerezové oceli s odporovými dráty ze slitiny niklu a chromu přesně navinutými uvnitř. Vnitřní struktura je vyplněna izolačním materiálem z oxidu hořečnatého (MgO), který poskytuje vynikající elektrickou izolaci a účinný přenos tepla.
Ve srovnání s tradičními drátěnými rezistory otevřeného typu nebo konvenčními odporovými boxy nabízí trubkový design lepší ochranu proti prachu, vlhkosti, kontaminaci olejem a mechanickým nárazům, takže je vhodný pro náročná průmyslová prostředí.
Každý trubkový odporový prvek podporuje výkonový rozsah od 50W do 3000W. Více prvků lze zapojit do série nebo paralelně a dosáhnout tak přizpůsobeného výkonu až 30 kW s hodnotami odporu od 0,01 Ω do 1 kΩ.
Každá rezistorová trubice je nezávisle utěsněna vnějším pláštěm z nerezové oceli a vyplněna izolačním materiálem z oxidu hořečnatého. Plně uzavřená struktura zabraňuje vlhkosti, prachu a oleji dostat se k odporovému drátu, čímž zlepšuje dlouhodobou stabilitu a životnost.
Trubkové prvky jsou uspořádány vodorovně s dostatečným rozestupem mezi každou trubkou. Tato konstrukce zlepšuje cirkulaci vzduchu a umožňuje rovnoměrný přenos tepla skrz kovový povrch, čímž se snižuje lokalizované přehřívání během nepřetržitého provozu.
Rezistorová skříň kombinuje trubkové prvky z nerezové oceli s ochranným kovovým krytem pro zlepšení odolnosti proti korozi, průmyslovému prachu a drsným provozním prostředím. Je vhodný pro aplikace v dílnách, venkovních instalacích a průmyslových provozech s vysokou vlhkostí nebo chemickými vlivy.
Každý trubkový odporový prvek je namontován nezávisle, což umožňuje individuální výměnu bez demontáže kompletní odporové skříně. To zkracuje dobu údržby a minimalizuje prostoje zařízení.
- Plně utěsněná trubková konstrukce: Chrání vnitřní odporové prvky před vlhkostí, prachem, olejem a průmyslovými nečistotami.
- Vysoká tepelná vodivost: Výplň z oxidu hořečnatého poskytuje účinný přenos tepla a stabilní teplotní výkon.
- Silná mechanická odolnost: Konstrukce z nerezové oceli nabízí vynikající odolnost proti vibracím a ochranu proti nárazu.
- Flexibilní konfigurace: Podporuje přizpůsobené hodnoty odporu, jmenovitý výkon a instalační struktury.
- Stabilní výkon při častém provozu: Vhodné pro opakované brzdění a cykly absorpce energie.
- Prostorově úsporný design: Kompaktní konstrukce umožňuje flexibilní instalaci uvnitř elektrických skříní nebo systémů zařízení.
Tubular Resistor Box je široce používán v průmyslových systémech, které vyžadují efektivní rozptyl energie a ovládání brzdění, včetně brzdových systémů s frekvenčním měničem, obvodů spotřeby energie servopohonu, výtahů a zvedacích zařízení, jeřábů a dalších těžkých strojů.
Je také vhodný pro CNC obráběcí stroje, dopravníkové systémy, vstřikovací stroje, balicí stroje, zařízení pro větrnou energii a obnovitelné zdroje energie, systémy pro nabíjení a vybíjení baterií, stejně jako aplikace pro testování průmyslové zátěže.
| Parametr | Specifikace |
|---|---|
| Výkonový rozsah | 1kW-30kW |
| Pracovní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerance odporu | ±3 %, ±5 %, ±10 % |
| Stupeň ochrany | IP20 / IP23 |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň zpomalující hoření | UL94V-2 |
| Izolační materiál | Oxid hořečnatý s vysokou hustotou |
| Materiál odporového drátu | Slitina nikl-chrom |
| Norma | GB-5792 |
| Výkonová položka | Zkušební podmínka | Požadavek |
|---|---|---|
| Dielektrická pevnost | 2500VAC, 50Hz/60S | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10násobný jmenovitý výkon, 5S | Bez viditelného poškození |
| Životnost nepřetržitého zatížení | Cyklický provoz | > 9000 h |
| Test vlhkého tepla | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0,05Ω) |
| Cyklování teploty | Cyklování -55℃/55℃/155℃ | △R≤±(2%R+0,05Ω) |
| Tepelná odolnost | 350℃/2h | Bez zjevného poškození |
| Teplotní koeficient | Jmenovitý stav zatížení | <300 ppm/℃ |
| Výkonová položka | Zkušební podmínka | Požadavek |
|---|---|---|
| Koncová síla | 45N/30S | Bez uvolnění nebo poškození |
| Odolnost proti vibracím | 5-200Hz, 1g | Žádné strukturální poškození |
| Tepelná odolnost při pájení | 350±5℃, 3S | Bez viditelného poškození |
| Pájitelnost | 235±5℃, 5S | Krytí pájky > 95 % |
Dufew Electric poskytuje přizpůsobená řešení Tubular Resistor Box na základě požadavků různých průmyslových aplikací, včetně jmenovitého výkonu, hodnoty odporu, napěťových podmínek, počtu odporových trubic, způsobů připojení, rozměrů krytu, struktury instalace a úrovně ochrany.
Více trubicových odporových prvků lze konfigurovat prostřednictvím sériového nebo paralelního připojení, aby se dosáhlo různých požadavků na brzdný výkon a zátěžové testování, což umožňuje přizpůsobení produktu různým provozním podmínkám.
| Porovnávací položka | Trubicový odporový box | Tradiční hliníková / vlnitá rezistorová skříň |
|---|---|---|
| Vnitřní ochrana | Plně uzavřená nerezová trubka s MgO náplní | Některé konstrukce mají odkryté nebo méně chráněné odporové prvky |
| Odolnost proti vlhkosti a prachu | Vynikající těsnící výkon proti vodě, prachu a oleji | Zranitelnější v drsném prostředí |
| Mechanická pevnost | Silná trubková kovová konstrukce s vysokou odolností proti vibracím | Tenký kryt nebo keramické konstrukce mohou být křehčí |
| Údržba | Jednotlivé trubkové prvky lze vyměnit samostatně | Údržba může vyžadovat výměnu větších součástí |
| Průmyslová přizpůsobivost | Vhodné do vlhkého, prašného a vysoce namáhaného prostředí | Používá se hlavně ve standardních provozních podmínkách |
Tubular Resistor Box používá utěsněné trubkové odporové prvky z nerezové oceli naplněné izolačním materiálem z oxidu hořečnatého s vysokou hustotou. Tato struktura poskytuje lepší ochranu proti vlhkosti, prachu, kontaminaci olejem a mechanickému namáhání ve srovnání s tradičními konstrukcemi s otevřeným drátem vinutým nebo vlnitým odporem.
Tento produkt se běžně používá pro absorpci energie u frekvenčních měničů, servopohonů, výtahů, jeřábů, CNC strojů a dalších zařízení s častým zrychlováním a zpomalováním. Je také vhodný pro testování průmyslové zátěže, testování vybití baterie a systémy řízení napájení.
Ano. Dufew podporuje přizpůsobení hodnot odporu, jmenovitého výkonu, požadavků na napětí, rozměrů krytu, způsobů připojení a instalačních struktur podle různých průmyslových aplikací.
Ano. Modulární konstrukce trubkového prvku umožňuje vyjmutí a výměnu jediné poškozené odporové trubice bez změny kompletní sestavy, což pomáhá snížit náklady na údržbu a prostoje zařízení.
Ano. Utěsněná kovová trubková struktura nabízí vynikající odolnost proti vlhkosti, prachu, vibracím a znečištění olejem. Může spolehlivě fungovat v průmyslových dílnách, venkovních zařízeních a dalších náročných prostředích.
