Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

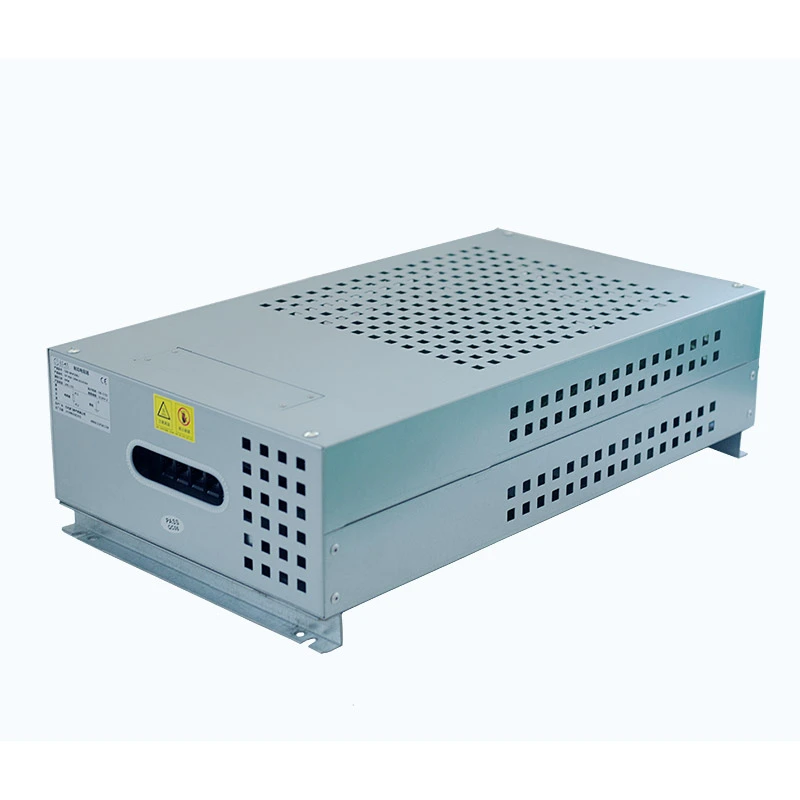

DUFEW Corrugated Resistor Box je vysoce výkonná rezistorová sestava, která integruje více vlnitých odporových prvků pomocí metod sériového a paralelního připojení a upevňuje je uvnitř profesionální skříně. Je speciálně vyvinut, aby překonal omezení výkonu jednotlivých rezistorů a poskytoval stabilní výkon absorpce energie pro elektrické systémy s vysokým výkonem.
Odporový box podporuje maximální jmenovitý výkon 30 kW, hodnoty odporu od 0,01Ω do 1KΩ a možnosti přesnosti odporu ±3 %, ±5 % a ±10 %. Vnitřní struktura zahrnuje vysokoproudovou svorkovnici a teplotní ochranný spínač, zatímco stupeň ochrany krytu lze přizpůsobit podle požadavků různých aplikací.
Jako zkušený výrobce a dodavatel v Číně poskytuje DUFEW přizpůsobená řešení pro brzdové systémy, pohony s proměnnou frekvencí, průmyslová automatizační zařízení, výtahy, jeřáby, válcovny a další aplikace vyžadující efektivní rozptyl energie.
Vnitřní struktura Corrugated Resistor Box se skládá z několika vlnitých odporových prvků uspořádaných prostřednictvím sériových a paralelních obvodů a namontovaných bezpečně uvnitř speciálně navrženého krytu. Tato modulární konfigurace zlepšuje kapacitu napájení při zachování stabilního elektrického výkonu a pohodlné údržby.
Skříň je vyrobena z hliníkově-zinkového ocelového plechu, který poskytuje vynikající odolnost proti korozi, mechanickou pevnost a schopnost odvodu tepla. Integrovaná ventilační struktura pomáhá optimalizovat proudění vzduchu a udržovat stabilní teplotu během nepřetržitého provozu.
Uvnitř odporové skříně je instalována vysokoproudá svorkovnice pro zjednodušení externích elektrických připojení. Vestavěný teplotní ochranný spínač automaticky odpojí okruh, když vnitřní teplota překročí přednastavený bezpečnostní limit, čímž zabrání poškození přehřátím.
Podle požadavků zákazníka může DUFEW poskytnout volitelné chladicí ventilátory, nezávislé řízení skupiny odporů a přizpůsobené úrovně ochrany. Výrobek je navržen podle normy GB-5792 a je vhodný do náročného průmyslového prostředí.
Příklad: CRB 10KW 13,6R J
| Kód | Popis |
|---|---|
| CRB | Box vlnitého odporu / Box brzdného odporu |
| 10 kW | Jmenovitý výkon |
| 13,6 R | Hodnocená odolnost |
| J | Tolerance odporu (K=10%, J=5%, H=3%) |
| Parametr | Specifikace |
|---|---|
| Výkonový rozsah | 1KW-30KW |
| Pracovní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω---1KΩ |
| Tolerance odporu | ±3/±5/±10 |
| Stupeň ochrany | IP20/IP23 |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň zpomalující hoření | UL 94V-2 |
| Standardní soulad | GB-5792 |
DUFEW poskytuje přizpůsobená řešení vlnitých rezistorů na základě různých průmyslových provozních podmínek. Zákazníci si mohou vybrat vhodné jmenovité výkony, hodnoty odporu, metody chlazení, úrovně ochrany a konfigurace vnitřních obvodů podle svých systémových požadavků.
Modulární konstrukce umožňuje kombinovat více odporových jednotek do různých úrovní výkonu, díky čemuž je produkt vhodný pro aplikace s vysokou brzdnou energií, častým zrychlováním a zpomalováním a nepřetržitým provozem.
Možnosti přizpůsobení zahrnují:
- Přizpůsobený jmenovitý výkon
- Přizpůsobená hodnota odporu
- Návrh obvodu s více skupinami rezistorů
- Instalace dodatečného chladicího ventilátoru
- Přizpůsobená struktura skříně
- OEM výroba podle výkresů zákazníka
Corrugated Resistor Box absorbuje regenerační energii generovanou během zpomalování motoru a pomáhá předcházet poruchám přepětí DC sběrnice.
Navrženo pro časté brzdění v jeřábech, zdvihacích zařízeních a systémech manipulace s materiálem.
Poskytuje stabilní brzdný výkon pro vysoce výkonné motory pracující za podmínek nepřetržitého zatížení.
Vhodné pro výtahové systémy vyžadující časté zrychlování, zpomalování a řízení spotřeby energie.
Používá se jako spolehlivá vysoce výkonná zátěžová součást pro elektrické testování a aplikace rozptylu energie.
DUFEW Corrugated Resistor Box využívá modulární vnitřní odporovou strukturu. Více odporových prvků je rozděleno do nezávislých skupin a připojeno prostřednictvím samostatných obvodů, což umožňuje snadnější údržbu a snižuje náklady na výměnu.
Když selže jedna skupina rezistorů, technici potřebují pouze vyměnit poškozený modul namísto výměny celé skříně rezistorů. Tato konstrukce výrazně zlepšuje dostupnost zařízení a snižuje dlouhodobé náklady na údržbu.
Vnitřní odporové prvky jsou rozděleny do samostatných obvodů. Jeden poškozený úsek lze vyměnit nezávisle, aniž by to ovlivnilo činnost ostatních skupin odporů.
Vpředu umístěná silnoproudá svorkovnice poskytuje centralizované a organizované zapojení. Velké napájecí kabely lze snadno připojovat a odpojovat během instalace, kontroly a údržby.
Standardní teplotní ochranný spínač automaticky odpojí obvod, když nastanou abnormální teplotní podmínky, a zabrání tak poškození rezistoru způsobenému přehřátím během bezobslužného provozu.
DUFEW Corrugated Resistor Box je speciálně navržen pro těžká zařízení vyžadující časté brzdění, vysokou absorpci energie a dlouhý nepřetržitý provoz.
Je vhodný pro průmyslové aplikace, jako jsou válcovny, přístavní jeřáby a těžké výtahy, kde brzdové odpory musí vydržet opakované cykly vybíjení energie.
Vhodné pro zařízení s častou zpětnou vazbou energie, včetně válcoven, přístavních strojů a těžkých výtahů. Cyklická životnost může za specifikovaných provozních podmínek přesáhnout 9000 hodin.
Pro aplikace s vysokým výkonem nebo prostředí s vysokou teplotou mohou být instalovány chladicí ventilátory, aby se zlepšila účinnost odvodu tepla a udržoval se stabilní provoz.
Jednotné rozměry skříně umožňují paralelní instalaci více rezistorových boxů, což poskytuje úhledné řešení uspořádání pro velké testovací systémy a kompletní elektrické ovládací zařízení.
Odporový prvek je vyroben z pásků konstantanu nebo nikl-chromové slitiny zformovaných do vlnité struktury. Tato konstrukce snižuje parazitní indukčnost a zlepšuje odezvu, takže je vhodná pro vysokofrekvenční pulzní brzdění a náročné průmyslové aplikace.
Zvětšená povrchová plocha vlnitého pásu zvyšuje účinnost odvodu tepla při zachování teplotního koeficientu ≤300 ppm/℃ pro stabilní odporový výkon během provozu.
Mezi klíčové výhody patří charakteristika s nízkou indukčností, vynikající tepelná stabilita, účinný odvod tepla a spolehlivý výkon za podmínek častého pulzního zatížení.
Skříň je vyrobena z hliníkově-zinkového ocelového plechu, který poskytuje silnou odolnost proti korozi a oxidaci pro průmyslové prostředí. Přesné ohýbání, svařovací procesy a optimalizované ventilační kanály zlepšují pevnost konstrukce a účinnost proudění vzduchu.
Mezi klíčové výhody patří odolnost proti korozi, mechanická odolnost, zlepšený tepelný management a adaptabilita na náročné pracovní podmínky.
Vysokoteplotní keramické nebo slídové podpěry se používají k zajištění vlnitých odporových prvků a zároveň poskytují elektrickou izolaci mezi topnými součástmi a krytem. Izolační struktura si zachovává spolehlivý výkon za tepelných podmínek až do 350 ℃.
Mezi klíčové výhody patří odolnost vůči vysokým teplotám, stabilní elektrická izolace, zvýšená bezpečnost a dlouhá životnost při trvalém tepelném namáhání.
Rezistorová skříň využívá vysokoproudovou měděnou přípojnicovou konstrukci navrženou pro spolehlivé připojení ve vysoce výkonných aplikacích. Víceokruhový design kabeláže pomáhá organizovat kabelové spoje, snižuje tvorbu tepla a zlepšuje elektrickou stabilitu.
Mezi klíčové výhody patří vysoká proudová schopnost, pohodlná instalace, stabilní elektrické připojení a vhodnost pro velké energetické systémy.
Volitelné konfigurace zahrnují teplotní ochranné spínače a axiální chladicí ventilátory. Teplotní spínač poskytuje dodatečnou bezpečnost tím, že odpojí okruh, když nastanou abnormální teplotní podmínky, zatímco nucené chlazení vzduchem pomáhá snižovat nárůst teploty a zlepšuje schopnost nepřetržitého provozu v uzavřených instalacích.
| Elektrický výkon | Testovací podmínky | Výkon |
|---|---|---|
| Dielektrická pevnost | 2500VAC/50Hz/60S | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | Izolační odpor ≥100MΩ |
| Krátkodobé přetížení | 10násobek jmenovitého výkonu po dobu 5S | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | Cyklický provoz (výboj 10S, interval 90S) | Více než 9000 h |
| Vlhké teplo v ustáleném stavu | 40℃±2/90%-95%RH/100h | △R≤±）(1%R+0,05Ω） |
| Rychlá změna teploty | -55℃, 55℃, 155℃ každý po dobu 15 minut, 5 cyklů | △R≤±）(2%R+0,05Ω） |
| Tepelná odolnost | 350℃/2h | Bez zjevného zabarvení nebo poškození |
| Teplotní koeficient | Porovnání jmenovitého zatěžovacího odporu a statického odporu | Méně než 300 ppm/℃ |
| Zpomalení hoření | 10násobek jmenovitého výkonu po dobu 5 minut | Červená záře, ale žádný plamen |
| Mechanický výkon | Testovací podmínky | Výkon |
|---|---|---|
| Koncová síla | 45N/30S | Žádné uvolnění ani viditelné poškození |
| Odolnost proti vibracím | 5–200 Hz, 1 g, 98 m/S² | Bez viditelného poškození konstrukce |
| Tepelná odolnost při pájení | Olověná svorka ponořená do 350±5℃ pájky pro 3S | △R≤±（1%R+0,05Ω） Žádné viditelné vnější poškození, jasné značení |
| Pájitelnost | Svorka ponořená do 235±5℃ pájky po dobu 5S | Pokrytí pájením na povrchu terminálu ≥95 % |
Výběr vhodného řešení brzdného odporu je důležitý pro zlepšení stability systému, bezpečnosti a účinnosti údržby. Ve srovnání s individuálními rezistory s hliníkovým pouzdrem, trubkovými rezistory nebo samostatnými odporovými prvky poskytuje DUFEW integrovanější design s vylepšenou ochranou, tepelným managementem a snadnější instalací pro průmyslové energetické aplikace.
| Srovnávací rozměr | Krabice s vlnitým odporem | Tradiční jednoduché hliníkové pouzdro / trubkové / nezávislý rezistor |
|---|---|---|
| Schopnost manipulace s energií | Více vlnitých odporových prvků lze kombinovat prostřednictvím sériových a paralelních obvodů, což umožňuje v jediném krytu dosáhnout výkonové kapacity až 30 kW a zároveň poskytuje jednotnou ochranu a správu připojení. | Jednotlivé rezistory mají obvykle omezený výkon. Více jednotek vyžaduje další kombinace, kabeláž a ochranné konstrukce, což zvyšuje složitost instalace. |
| Vysokofrekvenční výkon | Pásová struktura z vlnité slitiny poskytuje charakteristiky s nízkou indukčností, pomáhá snižovat napěťové špičky, elektromagnetické rušení a nestabilitu během vysokofrekvenčního brzdění. | Tradiční odporové struktury mohou generovat vyšší parazitní indukčnost, která může ovlivnit výkon v aplikacích s rychlým spínáním nebo pulzním brzděním. |
| Ochrana a bezpečnost | Integrovaný kovový kryt chrání vnitřní topná tělesa před prachem, vlhkostí a náhodným kontaktem. Stupně ochrany lze upravit podle požadavků aplikace. | Odkryté odporové prvky poskytují omezenou ochranu životního prostředí a mohou vyžadovat dodatečné bezpečnostní kryty nebo ochranné komponenty. |
| Tepelný management | Vnitřní struktura proudění vzduchu a optimalizované uspořádání odporů zlepšují distribuci tepla a snižují místní akumulaci teploty během nepřetržitého provozu. | Více nezávislých rezistorů nainstalovaných společně může postrádat efektivní organizaci proudění vzduchu, což zvyšuje riziko nerovnoměrného zahřívání a urychleného stárnutí. |
| Pohodlná údržba | Modulární vnitřní struktura umožňuje snadnější kontrolu a výměnu. Integrované svorky a součásti tepelné ochrany zjednodušují postupy údržby. | Samostatné instalace rezistorů obvykle vyžadují komplikovanější kabeláž a procesy výměny komponent bez centralizované ochrany a monitorování. |
Odpověď: Toto řešení je vhodné, když aplikace vyžaduje vyšší výkonovou kapacitu, integrovanou ochranu krytu nebo pohodlnější údržbu, než může poskytnout jeden odpor. Běžně se používá v systémech pohonu s proměnnou frekvencí, jeřábech, výtahech, válcovnách a dalších průmyslových zařízeních s častými požadavky na brzdění.
A: Vestavěný teplotní ochranný spínač nepřetržitě monitoruje provozní teplotu. Když teplota překročí přednastavený bezpečnostní limit, ochranné zařízení odpojí obvod, aby se snížilo riziko přehřátí a chránil systém odporů.
A: Ano. Pro aplikace zahrnující vysoký výkon, časté cykly brzdění nebo omezené podmínky ventilace lze nainstalovat volitelný systém chladicího ventilátoru, který zlepší odvod tepla a udržuje stabilní provoz.
A: Ano. Vnitřní odporové prvky lze konfigurovat do více nezávislých skupin podle požadavků aplikace. To umožňuje flexibilní nastavení zátěže, snazší izolaci chyb a zlepšenou spolehlivost systému.
A: Standardní konfigurace podporují jmenovité výkony od 1KW do 30KW. Pro aplikace vyžadující různé úrovně výkonu může DUFEW vyvinout přizpůsobená řešení na základě provozních podmínek a technických specifikací.
Odpověď: Hodnoty odporu lze přizpůsobit podle požadavků systému. Standardní možnosti zahrnují různé rozsahy odporu a tolerance ±3 %, ±5 % a ±10 %, v závislosti na elektrické aplikaci.
Odpověď: Je široce používán v aplikacích průmyslového pohonu a řízení energie, včetně pohonů s proměnnou frekvencí, jeřábů, přístavních strojů, výtahů, válcoven, automatizačních zařízení a elektrických testovacích systémů. Je zvláště vhodný pro aplikace vyžadující opakované brzdění, rozptyl energie a stabilní tepelný výkon.
A: Ano. DUFEW podporuje přizpůsobené návrhy podle požadavků zákazníka, včetně jmenovitého výkonu, hodnoty odporu, struktury krytu, úrovně ochrany, způsobu chlazení a konfigurace vnitřního okruhu. Zákazníci mohou poskytnout detaily aplikace nebo technické výkresy a inženýři DUFEW vyvinou vhodné řešení na základě skutečných provozních podmínek.
