Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

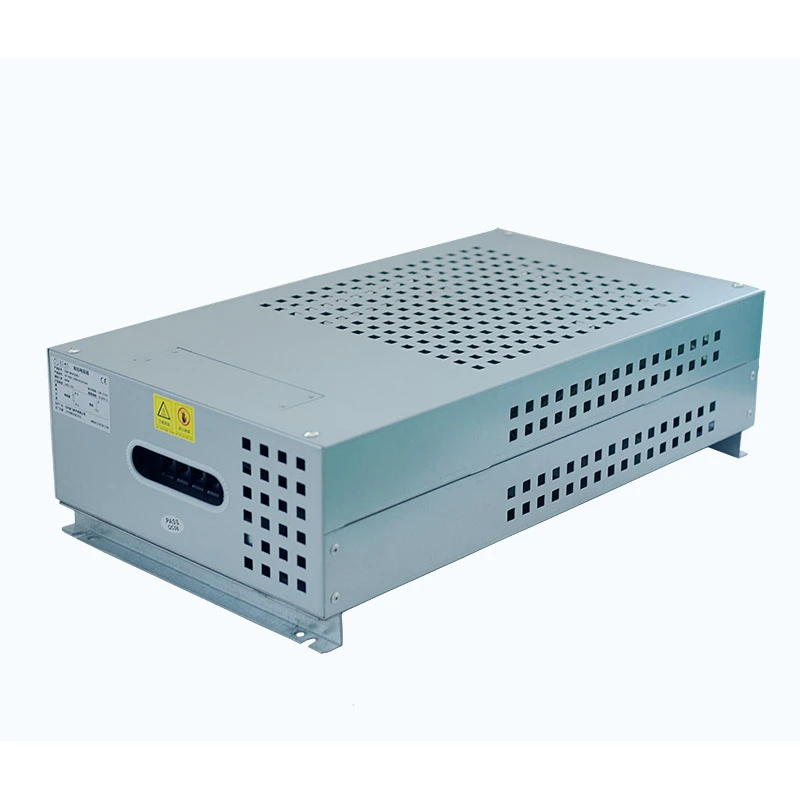

Dufew High Power Resistor Box kombinuje více vlnitých odporových prvků v kompaktním kovovém pouzdře, aby splnil požadavky na vysoký výkon rozptylu energie.
Odporové jednotky mohou být zapojeny sériově nebo paralelně podle různých požadavků na výkon a odpor. Skříň je vyrobena z hliníkově-zinkového ocelového plechu s integrovanými svorkami a teplotními ochrannými zařízeními pro bezpečnou a pohodlnou instalaci.
Díky přizpůsobitelným specifikacím a mnoha konfiguracím chlazení je tento produkt vhodný pro brzdové systémy invertoru, průmyslová testovací zařízení, aplikace pro ukládání energie a rozsáhlé pohonné systémy.
| Parametr | Specifikace |
|---|---|
| Výkonový rozsah | 1kW-30kW |
| Pracovní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerance odporu | ±3 % / ±5 % / ±10 % |
| Stupeň ochrany | IP20 / IP23 |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň zpomalující hoření | UL94V-2 |
| Norma | GB-5792 |
Příklad: CRB 10KW 13,6R J
| Kód | Popis |
|---|---|
| CRB | Vysoce výkonný odporový box |
| 10 kW | Jmenovitý výkon |
| 13,6 R | Hodnocená odolnost |
| J | Tolerance odporu (K=10%, J=5%, H=3%) |
Výběr správného vysokovýkonného rezistoru závisí na elektrických požadavcích, provozních podmínkách a prostředí instalace. Mezi klíčové faktory výběru patří:
Vyberte si vhodnou kapacitu výkonu podle požadavků na spotřebu energie, podmínek zatížení a provozních cyklů.
Hodnota odporu by měla odpovídat systémovému napětí, požadavkům na proud a podmínkám aplikace, aby byl zajištěn stabilní rozptyl energie.
Při výběru vhodné konfigurace chlazení zvažte dobu provozu, instalační prostor a podmínky odvodu tepla.
Různé aplikace mohou vyžadovat různé struktury krytu, úrovně ochrany a mechanické konstrukce.
Zvažte způsoby připojení, požadavky na montáž, ochranné funkce a podmínky systémové integrace, abyste zajistili, že odporová skříň odpovídá kompletnímu systému zařízení.
Rezistorový systém, navržený pro vysoce výkonné průmyslové aplikace, lze nakonfigurovat tak, aby splňoval různé provozní požadavky, včetně brzdění invertorem, testování vybíjení akumulace energie, testů stárnutí průmyslových zařízení a aplikací simulovaného energetického zatížení.
Vnitřní odporové obvody lze rozdělit do několika nezávislých výkonových větví, což umožňuje systému přizpůsobit se různým provozním podmínkám, jako je uvedení do provozu při nízké zátěži, provoz se jmenovitým výkonem a krátkodobé testování přetížení.
Tato flexibilní konfigurace zlepšuje přizpůsobivost zařízení, zjednodušuje testovací procesy a snižuje potřebu řešení s více odpory pro různé aplikace.
Struktura krytu podporuje různé odporové prvky podle specifických požadavků aplikace, včetně vlnitých odporů, odporů s hliníkovým pouzdrem a trubkových odporových prvků.
Pro dosažení spolehlivého výkonu lze vybrat různé konfigurace pro čisté výrobní prostory, prašná prostředí, zaolejovaná průmyslová místa a další náročné pracovní podmínky.
Vnitřní kryt využívá nezávislou konstrukci chladicí komory, která poskytuje vyhrazené kanály pro proudění vzduchu pro různé skupiny odporů. Tato struktura pomáhá snižovat akumulaci tepla mezi okruhy a zlepšuje celkovou tepelnou stabilitu během provozu.
Vícenásobné axiální ventilátory zajišťují směrové proudění vzduchu přes topná tělesa a zvyšují účinnost odvodu tepla při nepřetržitém provozu s vysokým výkonem.
Optimalizovaný design ventilace pomáhá udržovat stabilní teplotní výkon pro dlouhodobé aplikace, včetně 24hodinových testovacích podmínek při vysokém zatížení.
Každá výkonová větev je vybavena nezávislým monitorováním teploty a ochrannými spínači, které umožňují rychlou detekci a kontrolu abnormálních podmínek během provozu.
Tento design poskytuje:
- Individuální izolace chyb
- Snížený dopad na ostatní obvody
- Vylepšená dostupnost systému
Když jedna větev zaznamená abnormální teplotní podmínky, může být postižený obvod odpojen, zatímco ostatní obvody pokračují v normálním provozu.
Kryt a vnitřní komponenty splňují požadavky UL94V-2 na zpomalení hoření, což pomáhá zlepšit bezpečnost při provozu při přetížení a dlouhodobém průmyslovém použití.
Hlavní obvod využívá zesílené integrované měděné přípojnice pro zajištění spolehlivého přenosu proudu za podmínek vysokého výkonu.
Zesílená konstrukce pomáhá dosáhnout:
- Nižší ztráta napětí
- Snížené zahřívání vodičů
- Vylepšená dlouhodobá schopnost přenosu proudu
Ve srovnání s konvenčními tenkými svorkami nebo měděnými proužky poskytuje tato konstrukce přípojnic lepší stabilitu pro nepřetržité aplikace s vysokým proudem.
Systém měděných přípojnic poskytuje více pozic připojení, což umožňuje snazší integraci s různými testovanými zařízeními, paralelními systémy a přizpůsobeným elektrickým uspořádáním.
High Power Resistor Box je široce používán v průmyslových aplikacích, které vyžadují spolehlivou absorpci energie, simulaci zátěže, řízení proudu a řešení s vysokým výkonem. Mezi typické oblasti použití patří:
V oblastech těžkého průmyslu se odporový systém běžně používá v metalurgických výrobních zařízeních, velkých přenosových systémech a těžkých strojích, kde je vyžadován stabilní provoz za podmínek vysokého výkonu.
Pro aplikace pro ukládání energie a elektrické testování může být integrován do testovacích platforem pro ukládání energie, systémů pro testování vybíjení baterií a vysoce výkonných elektrických testovacích zařízení, aby poskytoval kontrolované podmínky zatížení a spolehlivé ověření výkonu.
Systém je vhodný pro přístavní jeřáby, těžké zdvihací stroje a zvedací systémy, které vyžadují efektivní rozptyl energie a stabilní brzdný výkon při častém provozu.
V průmyslové automatizaci a aplikacích pohonů jej lze použít s velkými invertorovými pohonnými systémy, aplikacemi pro brzdění motorů a automatizačním zařízením pro podporu spolehlivého řízení výkonu a ochrany systému.
| Výkonová položka | Zkušební podmínka | Požadavek |
|---|---|---|
| Dielektrická pevnost | 2500VAC/50Hz/60S | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10násobný jmenovitý výkon 5S | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | Cyklický provoz (10S vybíjení, 90S interval) | > 9000 h |
| Test vlhkého tepla | 40 ℃ ± 2 ℃ / 90 % - 95 % RH / 100 h | △R≤±(1%R+0,05Ω) |
| Cyklování teploty | -55 ℃, 55 ℃, 155 ℃ / 15 minut každý, 5 cyklů | △R≤±(2%R+0,05Ω) |
| Tepelná odolnost | 350℃/2h | Bez zjevného zabarvení nebo poškození |
| Teplotní koeficient | Jmenovité zatížení versus statický odpor | <300 ppm/℃ |
| Zpomalení hoření | 10násobek jmenovitého výkonu po dobu 5 minut | Červený ohřev bez plamene |
| Výkonová položka | Zkušební podmínka | Požadavek |
|---|---|---|
| Koncová síla | 45N/30S | Žádná uvolněnost ani viditelné poškození |
| Odolnost proti vibracím | 5–200 Hz, 1 g, 98 m/S² | Žádné strukturální poškození |
| Tepelná odolnost při pájení | Koncovka ponořená při 350±5℃ po dobu 3S | △R≤±(1%R+0,05Ω) |
| Vzhled | Vizuální kontrola | Bez poškození, jasné značení |
| Pájitelnost | Terminál ponořen při 235±5℃ po dobu 5S | Krytí pájky > 95 % |
| Porovnávací položka | Vysoce výkonný odporový box | Konvenční brzdový / zátěžový odporový box |
|---|---|---|
| Rozsah použití | Podporuje brzdění, testování vybíjení, testy stárnutí a simulované zatížení | Obvykle jsou navrženy pro scénáře jedné aplikace |
| Chladicí systém | Nezávislé chladicí komory s vyhrazenými kanály pro proudění vzduchu | Společná konstrukce proudění vzduchu s možnou akumulací tepla |
| Návrh ochrany | Individuální teplotní ochrana pro každou výkonovou větev | Obvykle používá celkovou teplotní ochranu |
| Současná nosná struktura | Zesílená měděná přípojnice pro vysokoproudý provoz | Standardní svorky s omezenou proudovou schopností |
| Mechanická struktura | Vyztužený kryt vhodný do náročného prostředí | Standardní plechová konstrukce pro lehčí aplikace |
Dufew Electric se specializuje na návrh a výrobu průmyslových rezistorových produktů, včetně High Power Resistor Box, brzdných rezistorů a přizpůsobených rezistorových sestav pro průmyslové pohonné systémy, testovací zařízení a energetické aplikace.
Náš výrobní proces pokrývá celý výrobní cyklus, včetně montáže odporových prvků, elektrické konfigurace, výroby krytu, integrace komponent, testování výkonu a závěrečné kontroly.
S profesionální technickou podporou a standardizovanými výrobními postupy může Dufew poskytnout spolehlivá řešení rezistorů s:
- Přizpůsobené konfigurace výkonu a odporu
- Flexibilní design krytu a chlazení
- Kompletní testování elektrického výkonu
- Schopnost stabilní sériové výroby
- Podpora OEM projektů a výrobců průmyslových zařízení
Každý produkt prochází přísnou kontrolou kvality, aby byl zajištěn stabilní elektrický výkon, mechanická spolehlivost a dlouhodobá provozní bezpečnost v náročných průmyslových prostředích.
Různé průmyslové aplikace vyžadují různé úrovně výkonu, hodnoty odporu a podmínky instalace. Dufew poskytuje přizpůsobená řešení High Power Resistor Box na základě specifických požadavků projektu.
Možnosti přizpůsobení zahrnují:
- Jmenovitý výkon a hodnota odporu
- Working voltage and current capacity
- Konfigurace chlazení
- Rozměry skříně a montážní konstrukce
- Uspořádání terminálu
- Požadavky na ochranu
Díky profesionálnímu návrhu a výrobní kapacitě rezistorů pomáhá Dufew zákazníkům vyvíjet spolehlivá řešení pro průmyslové testování, vybíjení energie, brzdové systémy a aplikace zařízení pro velká zatížení.
Dufew provádí komplexní kontroly kvality k ověření elektrické bezpečnosti, mechanické pevnosti a dlouhodobé provozní spolehlivosti.
Kontrola kvality zahrnuje:
- Kontrola surovin
- Testování elektrického výkonu
- Testování teplotní ochrany
- Finální kontrola výrobku
Dufew poskytuje profesionální obalová řešení podle velikosti produktu a požadavků na přepravu.
Vlastnosti balení:
- Bezpečná vnitřní fixace
- Ochrana proti nárazu a vibracím
- Vhodné pro mezinárodní přepravu
- Podpora pro přizpůsobené a hromadné objednávky
High Power Resistor Box je vhodný pro vysoce výkonné invertorové brzdové systémy, průmyslové zátěžové testování, vybíjecí systémy pro skladování energie, zvedací zařízení, systémy větrné energie a další aplikace vyžadující velkou spotřebu energie.
Teplotní spínač monitoruje vnitřní teplotu a poskytuje ochranu proti přehřátí. Když nastanou abnormální tepelné podmínky, odpojí související okruh, aby se snížilo riziko přehřátí a zlepšila se spolehlivost systému.
Ano. Dufew podporuje přizpůsobení jmenovitého výkonu, hodnoty odporu, rozměrů krytu, stupně ochrany, konfigurace odporu a způsobů připojení.
Je třeba vzít v úvahu správný větrací prostor, směr proudění vzduchu, okolní teplotu a místo instalace, aby byl zachován účinný odvod tepla během provozu.
Trvalý provozní výkon je ovlivněn jmenovitým výkonem, délkou zátěže, účinností chlazení, okolní teplotou a návrhem tepelného managementu. Správná konfigurace pomáhá zajistit stabilní provoz za dlouhodobých pracovních podmínek.
High Power Resistor Box může být navržen pro různá průmyslová prostředí. Úroveň ochrany, strukturu krytu a výběr komponent lze přizpůsobit podmínkám, jako je prach, vlhkost, změny teploty nebo venkovní instalace.
Ano. Pro systémy vyžadující vyšší výkonovou kapacitu lze nakonfigurovat více odporových boxů. Pro zachování bezpečného a spolehlivého provozu je nutné náležité elektrické přizpůsobení, rozmístění instalace a odvod tepla.
Dufew se specializuje na návrh a výrobu průmyslových rezistorů, poskytuje přizpůsobená řešení rezistorů, přísnou kontrolu kvality a kompletní testování výkonu pro výrobce průmyslových zařízení, testovací systémy a energetické aplikace.
Hledáte vysoce výkonné rezistorové řešení pro vaše průmyslové zařízení nebo testovací systém?
Pošlete nám podrobnosti o své aplikaci, včetně jmenovitého výkonu, hodnoty odporu, pracovního napětí, pracovního cyklu, požadavků na chlazení a podmínek instalace. Dufew poskytne vhodnou konfiguraci High Power Resistor Box a technickou podporu.
Vyžádejte si ještě dnes cenovou nabídku na přizpůsobená řešení odporů.
