Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.
Během procesu brzdění systému pohonu s proměnnou frekvencí může motor generovat regenerační energii, když se rychlost otáčení sníží. Pokud tato energie nemůže být efektivně spotřebována, napětí stejnosměrné sběrnice se zvýší a může spustit ochranu střídače.

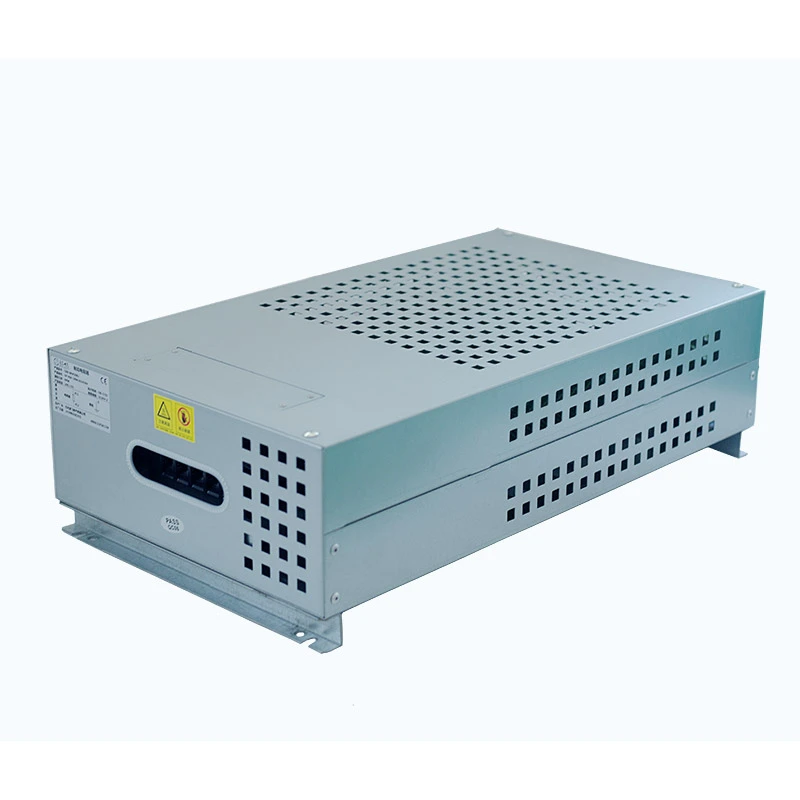

Dufew Electric Braking Resistor Box je navržen tak, aby spolupracoval s brzdnými jednotkami a odváděl tuto přebytečnou energii přes odporové prvky. Vnitřní vlnité rezistory jsou sestaveny podle požadovaných hodnot výkonu a odporu, zatímco kovový kryt poskytuje mechanickou ochranu a zlepšuje odvod tepla.
Integrovaný design kombinuje odporové prvky, připojovací svorky a komponenty tepelné ochrany do jedné kompletní jednotky, což zjednodušuje instalaci a zlepšuje spolehlivost systému v průmyslových aplikacích.
| Parametr | Specifikace |
|---|---|
| Jmenovitý výkon | 1kW-30kW |
| Pracovní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerance odporu | ±3 %, ±5 %, ±10 % |
| Stupeň ochrany | IP20 / IP23 (přizpůsobitelné) |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň zpomalující hoření | UL94V-2 |
| Norma | GB-5792 |
Vnitřní vlnité odporové prvky jsou profesionálně uspořádány a upevněny uvnitř krytu, aby poskytovaly stabilní elektrický výkon. Integrovaný design zjednodušuje instalaci a eliminuje potřebu dodatečné montáže rezistoru u zákazníka.
Kryt využívá ventilační otvory a optimalizovaný vnitřní prostor pro zlepšení cirkulace vzduchu. Během krátkodobých cyklů brzdění s vysokým výkonem poskytuje konstrukce dostatečnou kapacitu akumulace tepla a pomáhá rychle uvolnit nahromaděné teplo.
V blízkosti topných součástí je instalován teplotní ochranný spínač. Když vnitřní teplota překročí přednastavenou bezpečnostní hodnotu, ochranný systém odpojí obvod, aby se snížilo riziko přehřátí.
Odporová skříň podporuje různé způsoby instalace, včetně montáže na podlahu a instalace na platformu zařízení. Standardní montážní otvory usnadňují integraci s průmyslovými řídicími systémy.
- Navrženo pro brzdění VFD: Odpovídá běžným invertorovým brzdovým systémům, aby efektivně zvládaly regenerační energii.
- Stabilní přepěťová ochrana: Odvádí přebytečnou energii generovanou během zpomalování motoru a nouzového zastavení.
- Schopnost silného pulzního přetížení: Vhodné pro časté zrychlování, brzdění a přerušovaný provoz s vysokým výkonem.
- Konfigurace modulárního odporu: Podporuje přizpůsobené kombinace výkonu a odporu podle provozních podmínek.
- Integrovaný ochranný design: Obsahuje připojovací svorky a komponenty teplotní ochrany pro bezpečnější provoz.
- Spolehlivý průmyslový výkon: Vhodné pro těžká zařízení pracující s nepřetržitými brzdnými cykly.
Řešení brzdných odporů Dufew jsou vhodná pro průmyslová zařízení, která vyžadují řízený rozptyl energie během zpomalování, zastavování nebo dynamických změn zatížení. Běžně jsou integrovány do zvedacích systémů, zařízení pro manipulaci s materiálem, průmyslových strojů, testovacích systémů výkonové elektroniky a aplikací obnovitelné energie.
U výtahů, věžových jeřábů, kladkostrojů, zvedacích plošin a navijáků absorbuje rezistor regenerační energii generovanou během spouštění a zpomalování, čímž pomáhá systému pohonu udržovat stabilní provoz během častých cyklů start-stop a změny zatížení.
Pásové dopravníky, zakladače a těžká přepravní zařízení často vyžadují kontrolované brzdění při manipulaci s velkými nebo přemisťujícími náklady. Rezistorové řešení pomáhá rozptýlit regenerační energii a podporuje spolehlivé zpomalení při nepřetržité manipulaci s materiálem.
Válcovací stolice, odstředivky, vstřikovací stroje, CNC zařízení a další motorem poháněné stroje mohou generovat značnou regenerační energii při rychlých změnách rychlosti. Správně nakonfigurovaný brzdný odpor pomáhá zlepšit brzdný výkon a chránit související hnací systém.
Řešení lze také integrovat do vysoce výkonných systémů pro testování zátěže a testovacích platforem stárnutí elektrických zařízení, kde je vyžadován řízený odpor pro simulaci provozních zátěží a hodnocení výkonu zařízení za definovaných podmínek.
Měniče větrné energie, trakční systémy železniční dopravy a zařízení pro řízení energie mohou vyžadovat spolehlivé rozptýlení energie během brzdění, seřizování nebo přechodných provozních podmínek. Přizpůsobené konfigurace odporu mohou být přizpůsobeny požadavkům na napětí, výkon a pracovní cyklus těchto systémů.
| Výkonová položka | Zkušební podmínka | Požadavek |
|---|---|---|
| Dielektrická pevnost | 2500VAC, 50Hz/60S | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10násobný jmenovitý výkon, 5S | Bez viditelného poškození |
| Životnost zatížení | Cyklický provoz | > 9000 h |
| Test vlhkého tepla | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0,05Ω) |
| Cyklování teploty | Cyklování -55℃/55℃/155℃ | △R≤±(2%R+0,05Ω) |
| Tepelná odolnost | 350℃/2h | Bez zjevného poškození |
| Teplotní koeficient | Jmenovitý stav zatížení | <300 ppm/℃ |
| Výkonová položka | Zkušební podmínka | Požadavek |
|---|---|---|
| Koncová síla | 45N/30S | Bez uvolnění nebo poškození |
| Odolnost proti vibracím | 5-200Hz, 1g | Žádné strukturální poškození |
| Tepelná odolnost při pájení | 350±5℃, 3S | Bez viditelného poškození |
| Pájitelnost | 235±5℃, 5S | Krytí pájky > 95 % |
Dufew poskytuje přizpůsobená řešení brzdných odporů podle specifikací měniče, provozních podmínek a požadavků na instalaci. Konfigurace lze upravit pro jmenovitý výkon, hodnotu odporu, napětí, rozměry krytu, stupeň ochrany, strukturu instalace, uspořádání svorek a typ odporového prvku.
Stejná platforma krytu může obsahovat různé odporové prvky, včetně vlnitých, hliníkových a trubkových typů, což umožňuje přizpůsobení konfigurace požadované kapacitě výkonu, tepelným podmínkám a prostředí aplikace.
Dufew Electric integruje montáž odporových prvků, výrobu krytu, elektrické testování a závěrečnou kontrolu do standardizovaného výrobního procesu. Každý stupeň je řízen tak, aby byl zachován konzistentní elektrický výkon, mechanická kvalita a spolehlivost dodávky pro přizpůsobené průmyslové aplikace.
Výrobní proces je podporován profesionální dílnou na elektrické komponenty, standardizovanými montážními postupy, kompletním testováním výkonu, přizpůsobenou výrobní kapacitou a standardním exportním balením. Tyto schopnosti umožňují Dufew řídit projekty od konfigurace rezistoru až po dodávku hotové skříně.
Dufew vybírá způsoby balení podle rozměrů produktu, hmotnosti a požadavků na přepravu s použitím bezpečné vnitřní fixace a ochranných konstrukcí, aby se snížilo riziko nárazu během manipulace. Balení je vhodné pro mezinárodní zásilky i hromadné objednávky a zakázkové průmyslové projekty.
| Porovnávací položka | Box brzdového odporu | Zátěžový odpor / Individuální odpor |
|---|---|---|
| Účel aplikace | Navrženo pro rekuperační brzdění invertoru a řízení napětí DC sběrnice | Používá se hlavně pro obecné zátěžové testování nebo nezávislé aplikace |
| Manipulace s energií | Optimalizováno pro krátkodobé vysoce výkonné brzdné impulsy | Obvykle jsou navrženy pro trvalý ztrátový výkon |
| Systémová integrace | Kompletní sestava s krytem a ochrannými komponenty | Vyžaduje dodatečnou instalaci a návrh ochrany |
| Teplotní ochrana | Vestavěné monitorování teploty a bezpečnostní ochrana | Ochrana závisí na návrhu externího systému |
| Průmyslová přizpůsobivost | Vhodné pro výtahy, jeřáby a vysoce výkonné pohonné systémy | Vhodnější pro standardní testovací prostředí |
Dufew Electric dodržuje přísné postupy řízení kvality, aby byla zajištěna spolehlivost a konzistentnost produktu.
Kontrola kvality zahrnuje:
- Vstupní kontrola materiálu
- Monitorování výrobního procesu
- Testování elektrického výkonu
- Finální kontrola výrobku
Certifikáty a protokoly o zkouškách jsou k dispozici dle požadavků zákazníka.
Brzdný odpor absorbuje regenerační energii generovanou při zpomalování nebo zastavení motoru. Přeměňuje přebytečnou elektrickou energii na teplo, pomáhá předcházet poruchám přepětí DC sběrnice a zlepšuje spolehlivost měniče.
Standardní stupeň ochrany je IP20 nebo IP23. Vyšší úrovně ochrany lze přizpůsobit podle podmínek instalace, jako je venkovní prostředí nebo průmyslové oblasti s prachem a vlhkostí.
Ano. Struktura krytu může být konfigurována s různými odporovými prvky, včetně vlnitých rezistorů, rezistorů s hliníkovým krytem a trubkových rezistorů, v závislosti na požadované aplikaci.
Ano. Více jednotek lze zapojit paralelně, pokud jsou správně přizpůsobeny jmenovitý výkon, hodnota odporu a podmínky instalace, aby bylo zajištěno vyvážené sdílení zátěže a spolehlivý odvod tepla.
Dufew kontroluje kvalitu prostřednictvím materiálové kontroly, standardizovaných výrobních procesů, elektrických testů a výstupní kontroly, aby zajistil stabilní výkon produktů pro průmyslové aplikace.
