Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

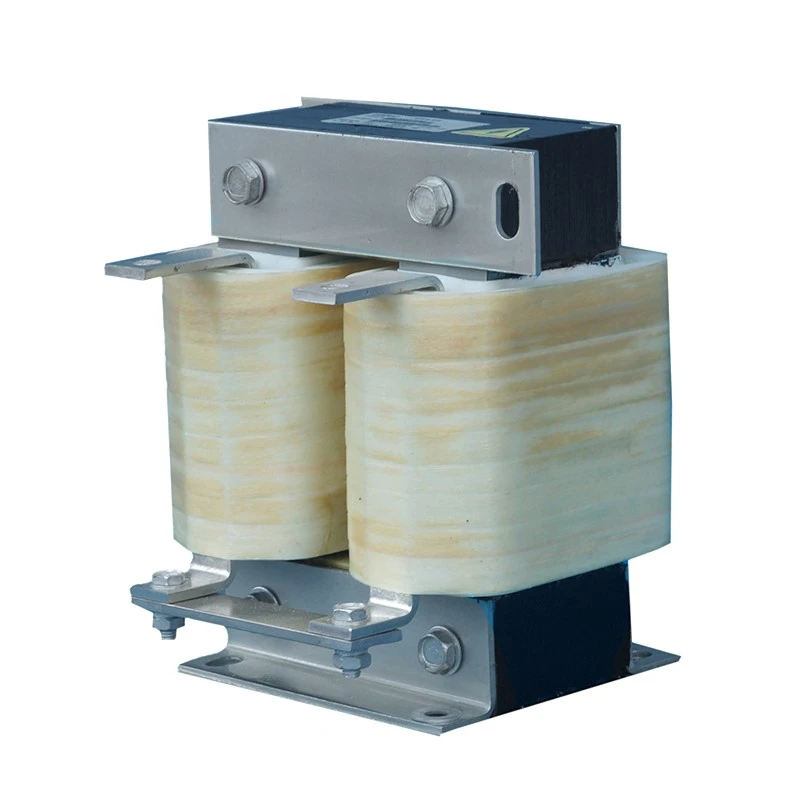

VFD stejnosměrná tlumivka je zapojena do série v rámci meziobvodu stejnosměrné sběrnice mezi usměrňovací můstek a invertorový stupeň systému VFD.
Během konverze střídavého proudu na stejnosměrný může provoz usměrňovače a kolísání zátěže zavést do stejnosměrné sběrnice zvlnění proudu a elektrické kolísání. Reaktor využívá indukční charakteristiky skladování energie pro hladké změny proudu, udržení nepřetržitého toku stejnosměrného proudu a zlepšení stability napájení měniče.
Na rozdíl od standardních střídavých tlumivek jsou tlumivky DC Link navrženy tak, aby fungovaly za podmínek trvalého stejnosměrného proudu. Dufew využívá segmentovanou magnetickou strukturu se vzduchovou mezerou odolnou proti stejnosměrnému zkreslení pro udržení stabilní indukčnosti a snížení rizika magnetické saturace.
Vlastnosti reaktoru:
- Nízkoztrátové jádro ze silikonové oceli válcované za studena pro snížení magnetických ztrát
- Segmentovaná struktura vzduchové mezery pro stabilní DC provoz
- Izolační systém třídy F pro spolehlivost při vysokých teplotách
- Proces vakuové impregnace pro mechanickou pevnost a odolnost proti vlhkosti
- Možnosti měděného nebo hliníkového vinutí pro různé požadavky na proud
Díky těmto konstrukčním vlastnostem jsou Dufew DC Link Reactor vhodné pro VFD systémy vyžadující stabilní výkon DC sběrnice, dlouhou životnost a spolehlivý provoz.
Stupeň usměrňovače přirozeně generuje ve stejnosměrném proudu složky zvlnění. DC Link Reactor vyhlazuje průběh proudu, snižuje zvlnění proudu a pomáhá udržovat nepřetržité vedení proudu, čímž poskytuje stabilnější vstup do měniče. To snižuje kolísání stejnosměrného napájení a podporuje konzistentní provoz motoru.
Nadměrné zvlnění proudu může zvýšit zahřívání kondenzátoru a urychlit stárnutí součástí. Snížením nabíjecího napětí a tepelného zatížení komponent DC sběrnice může tlumivka pomoci prodloužit životnost kondenzátoru, zlepšit celkovou spolehlivost komponent a snížit požadavky na údržbu.
Průmyslová zařízení často pracují za častého zrychlování, brzdění a změn zatížení. Reaktor pomáhá udržovat stabilní provoz invertoru a snižovat elektrický dopad rychlých změn zátěže a zároveň podporuje spolehlivý provoz výkonových polovodičových zařízení.
Zlepšením charakteristik DC sběrnice a snížením proudového zkreslení pomáhá tlumivka optimalizovat využití energie a omezovat vliv harmonických. Díky tomu je vhodný pro vysoce výkonné průmyslové pohonné systémy, kde je vyžadován stabilní elektrický výkon.
Nepřetržitý stejnosměrný proud může způsobit magnetické předpětí a zvýšit riziko saturace aktivní zóny v konvenčních konstrukcích reaktorů. Technologie segmentované vzduchové mezery Dufew poskytuje stabilnější indukčnost a vylepšenou magnetickou linearitu, což pomáhá snižovat riziko saturace a udržuje spolehlivý provoz za podmínek nepřetržitého stejnosměrného proudu.
Konstrukce vinutí je navržena pro vysokoproudý stejnosměrný provoz a může používat měděné nebo hliníkové vodiče podle požadavků aplikace. Nízká ztráta odporu a řízený nárůst teploty přispívají ke stabilnímu dlouhodobému výkonu. U silnoproudých modelů lze také použít struktury navíjení fólie pro zlepšení odvodu tepla při zachování kompaktního designu instalace.
Proces vakuové impregnace zpevňuje izolační systém a zlepšuje mechanickou stabilitu, odolnost proti vlhkosti a odolnost proti vibracím. Tato úprava pomáhá udržovat spolehlivý elektrický a mechanický výkon během dlouhodobého průmyslového provozu.
Řešení Dufew DC Link Reactor jsou široce používána v průmyslových systémech přeměny energie a motorových pohonů.
| Aplikace | Hlavní požadavek |
|---|---|
| Systémy pohonů s proměnnou frekvencí | Snižte zvlnění DC a zvyšte spolehlivost měniče |
| Systémy servopohonů | Zlepšení stability DC sběrnice během dynamického provozu |
| Výtahy | Podporujte časté cykly zrychlování a brzdění |
| Přístavní jeřáby a zdvihací zařízení | Zvyšte spolehlivost při vysokém zatížení |
| Válcovny | Snižte elektrické namáhání při nepřetržitém provozu |
| Vstřikovací lisy | Zlepšete stabilitu motorového pohonu |
| Stroje na tažení drátu | Udržujte hladký přenos síly |
| Textilní stroje | Podpora stabilního dlouhodobého provozu |
| Testování systémů | Zlepšete elektrickou konzistenci |
Reaktor DC Link se doporučuje, když systém VFD zaznamená:
| Stav systému | Doporučený účel |
|---|---|
| Časté kolísání stejnosměrného proudu | Snižte zvlnění proudu |
| Napěťový VFD s filtrací kondenzátoru | Chraňte kondenzátory DC sběrnice |
| Velkokapacitní napájení transformátoru | Zlepšete stabilitu napájení |
| Nerovnováha třífázového napětí | Snižte elektrické namáhání |
| Časté zrychlování a zpomalování | Zlepšete spolehlivost měniče |
| Vysoké požadavky na kvalitu elektrické energie | Snižte harmonický dopad |
Příklad: CDL-600-0600-EIDA
| Kód | Popis |
|---|---|
| CDL | Řada DC Link Reactor |
| 600 | Úroveň napětí (600 = 690 V DC) |
| 0600 | Jmenovitý proud (0600 = 600A, 2500 = 2500A) |
| EI | Struktura jádra (EI = třífázové jádro, UI = jednofázové jádro) |
| D | Instalační struktura (D = vertikální instalace, W = horizontální instalace) |
| A | Materiál vinutí (A = hliník, C = měď) |
| Parametr | Specifikace |
|---|---|
| Typ produktu | VFD stejnosměrná tlumivka |
| Montážní poloha | Obvod DC sběrnice mezi usměrňovačem a měničem |
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Provozní frekvence | 50Hz / 60Hz / přizpůsobené až do 500Hz |
| Jmenovitý proud | 5A - 3800A |
| Pokles napětí | 0,5 % / 1 % / 2 % / 4 % |
| Schopnost přetížení | 1,5násobek jmenovitého proudu po dobu 60 sekund, interval 1 hodina |
| Dielektrická pevnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolační odpor | ≥100MΩ při 1000VDC |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | Třída F (155℃) |
| Stupeň zpomalující hoření | UL94V-2 |
| Úroveň hluku | ≤65 dB (testováno ve vodorovné vzdálenosti 1 metr) |
| Životnost | ≥15 let |
| Platné normy | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric se specializuje na zakázkové komponenty výkonové elektroniky, včetně stejnosměrných reaktorů, střídavých reaktorů, brzdných odporů, transformátorů a souvisejících elektrických řešení.
Díky profesionálním inženýrským schopnostem a řízeným výrobním procesům poskytuje Dufew spolehlivá řešení reaktorů pro systémy VFD, průmyslovou automatizaci a aplikace přeměny energie.
Výroba Dufew zahrnuje:
- Precizní zpracování jádra z křemíkové oceli
- Výroba segmentované magnetické struktury se vzduchovou mezerou
- Výroba měděných a hliníkových vinutí
- Ošetření vakuovou impregnací
- Proces vytvrzování při vysoké teplotě
- Testování elektrického výkonu
Každý reaktor prochází přísnými kontrolními postupy, včetně:
| Kontrolní položka | Účel |
|---|---|
| Testování izolačního odporu | Ověřte spolehlivost izolace |
| Testování dielektrické odolnosti | Potvrďte výkon elektrické bezpečnosti |
| Testování indukčnosti | Zajistěte požadované vlastnosti reaktoru |
| Testování nárůstu teploty | Ověřte tepelný výkon |
| Testování hluku | Kontrolujte hladinu provozního hluku |
| Kontrola vzhledu | Potvrďte kvalitu výroby |
Dufew poskytuje přizpůsobená řešení na základě jmenovitého napětí, proudového rozsahu, indukčnosti, poklesu napětí, instalační struktury, prostoru skříně a požadavků na materiál vinutí. Konstrukce může být přizpůsobena různým elektrickým a mechanickým podmínkám, aby byla zajištěna správná integrace s pohonným systémem zákazníka.
Služby pokrývají OEM výrobu, přizpůsobený návrh reaktoru, technickou dokumentaci a aplikační inženýrskou podporu a pomáhají zákazníkům řešit specifické projektové požadavky od výběru produktu až po systémovou integraci.
Produkty Dufew jsou vyráběny podle uznávaných průmyslových norem a požadavků na kvalitu.
Mezi použitelné normy patří:
| Norma | Popis |
|---|---|
| ISO 9001 | Systém managementu kvality |
| IEC289:1987 | Standardní reaktor |
| GB10229-88 | Standard reaktoru (ekvivalent IEC289:1987) |
| JB9644-1999 | Reaktor pro polovodičové elektrické pohony |
| CE | Požadavek na shodu produktu |
Dufew poskytuje exportní standardní obalová řešení pro zajištění bezpečné přepravy a spolehlivého výkonu produktu.
- Ochrana odolná proti vlhkosti
- Fixační struktura odolná proti nárazům
- Vyztužená exportní dřevěná pouzdra pro velké reaktory
- Produktové štítky a technická dokumentace
- Záznamy o kontrole před odesláním
Každá jednotka je před dodáním zkontrolována, aby bylo zajištěno, že elektrické parametry a mechanické požadavky splňují specifikace zákazníka.
Dufew podporuje:
- Sériová výroba
- OEM projekty
- Mezinárodní zásilka
- Přizpůsobené požadavky na balení
| Srovnávací rozměr | VFD stejnosměrná tlumivka | Standardní třífázový střídavý reaktor |
|---|---|---|
| Montážní poloha | Instaluje se do sekce DC sběrnice mezi usměrňovač a střídač | Instaluje se na vstupní straně AC nebo výstupní straně AC systémů VFD |
| Konstrukce magnetického jádra | Segmentované jádro se vzduchovou mezerou navržené pro stejnosměrný proud se střídavými zvlněními | Konvenční magnetické jádro navržené pro symetrický střídavý magnetický tok |
| Hlavní funkce | Hladké zvlnění stejnosměrného proudu, zlepšení stability stejnosměrné sběrnice, snížení namáhání stejnosměrných součástí | Snižte harmonické střídavého proudu, omezte rázový proud a zlepšujte kvalitu tvaru střídavého proudu |
| Provozní stav | Funguje za podmínek stejnosměrného předpětí a vyžaduje konstrukci odolnou proti saturaci | Funguje za střídavých střídavých magnetických podmínek |
| Typická aplikační hodnota | Chrání stejnosměrné kondenzátory a zlepšuje provozní stabilitu měniče | Zlepšuje kvalitu napájení na straně AC a ochranu na straně motoru |
V obvodu stejnosměrné sběrnice je instalována tlumivka DC Link, která vyrovnává kolísání proudu a snižuje zvlnění stejnosměrných součástí. Střídavá tlumivka je instalována na AC straně pro řízení vstupních harmonických nebo výstupního elektrického napětí. Jejich montážní polohy a konstrukční požadavky jsou různé.
Doporučuje se pro systémy VFD s vysokým jmenovitým výkonem, výrazným zvlněním stejnosměrného proudu, častými změnami zátěže nebo aplikacemi vyžadujícími zlepšenou stabilitu stejnosměrné sběrnice.
Omezením zvlněného proudu a snížením kolísání nabíjecího proudu reaktor snižuje tepelné a elektrické namáhání stejnosměrných kondenzátorů, čímž pomáhá zlepšit jejich spolehlivost a životnost.
Ano. Dufew podporuje přizpůsobení jmenovitého napětí, proudové kapacity, hodnoty indukčnosti, poklesu napětí, materiálu vinutí, rozměrů a konfigurace instalace podle požadavků projektu.
Dufew Electric poskytuje přizpůsobená řešení DC Link Reactor pro průmyslové VFD systémy, zařízení pro konverzi energie a automatizační aplikace.
Díky profesionálním inženýrským schopnostem, pokročilým výrobním procesům a přísné kontrole kvality pomáhá Dufew zákazníkům zlepšit stabilitu DC sběrnice, snížit elektrické namáhání a dosáhnout spolehlivého dlouhodobého provozu.
Kontaktujte Dufew Electric pro přizpůsobený návrh reaktoru, spolupráci OEM a podporu projektu.
