Ve vysoce výkonných VFD systémech a systémech pro přeměnu energie převádí stupeň usměrňovače střídavý proud na stejnosměrný před napájením sekce měniče. Během tohoto procesu konverze může proud stejnosměrné sběrnice obsahovat zvlněné složky způsobené usměrňovacími charakteristikami, kolísáním zátěže a regenerativním provozem.

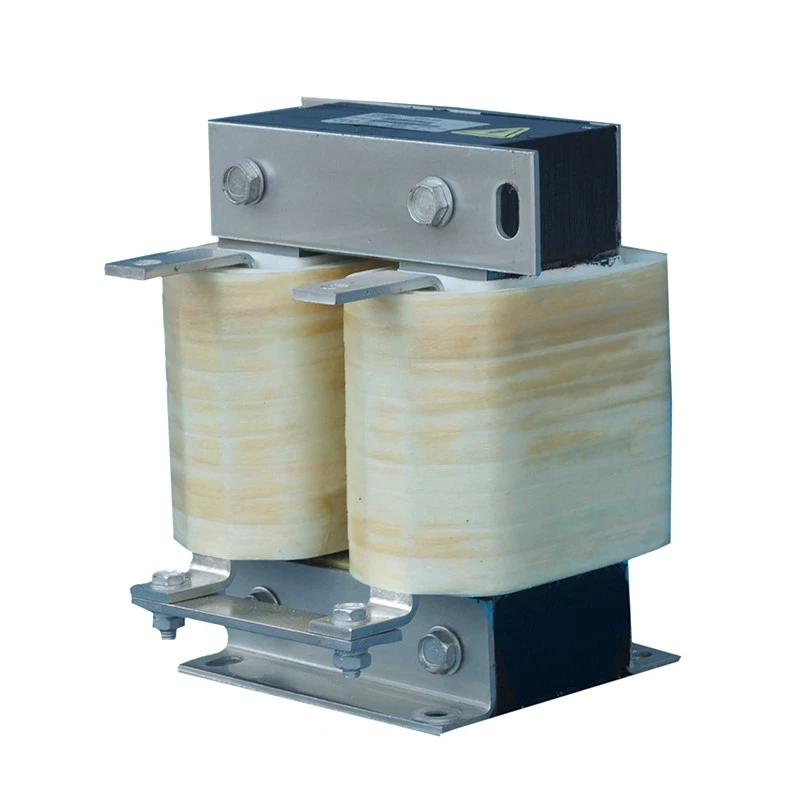

Dufew Electric DC Link Reactor je instalován v sérii mezi částmi usměrňovače a invertoru obvodu DC sběrnice. Tím, že poskytuje indukční akumulaci energie, vyhlazuje kolísání proudu, udržuje nepřetržitý tok stejnosměrného proudu a snižuje elektrické namáhání stejnosměrných kondenzátorů a výkonových polovodičových zařízení.
Na rozdíl od běžných střídavých tlumivek je speciálně navržen pro nepřetržitý provoz se stejnosměrným proudem. Segmentovaná magnetická struktura se vzduchovou mezerou zlepšuje odolnost stejnosměrného předpětí, snižuje riziko magnetické saturace a udržuje stabilní výkon indukčnosti během dlouhodobého průmyslového provozu.
Dufew používá nízkoztrátová jádra ze silikonové oceli válcované za studena, izolační systémy třídy F, procesy přesného navíjení a technologii vakuové impregnace k dosažení spolehlivého tepelného výkonu, izolační pevnosti a mechanické stability.
Během konverze AC-DC může kolísání napětí na stupni usměrňovače zavést zvlnění proudu do stejnosměrné sběrnice. Tlumivka vyhlazuje tvar vlny stejnosměrného proudu, snižuje zvlnění a zlepšuje vstupní stabilitu invertoru a zároveň pomáhá snižovat namáhání kondenzátorů stejnosměrné sběrnice. To je výhodné zejména pro vysoce výkonné pohonné systémy, které vyžadují stabilní dodávku stejnosměrné energie.
V aplikacích s proměnlivým zatížením nebo nestabilními podmínkami napájení může nadměrná pulzace proudu ovlivnit provoz měniče. Snížením proudové diskontinuity a zachováním spojitějšího proudu usměrňovače tlumivka podporuje stabilní spínání invertoru a pomáhá snižovat abnormální provozní podmínky během dynamického provozu.
Vysoké zvlnění proudu může urychlit stárnutí stejnosměrného kondenzátoru a zvýšit tepelné namáhání výkonových součástí. The optimized design limits current pulsation and reduces ripple stress on capacitors, helping improve the reliability of DC bus components and extend the service life of the overall drive system.
Vyhlazením charakteristik stejnosměrného proudu může reaktor zlepšit elektrický výkon systému měniče. Snížené zkreslení proudu přispívá k lepšímu využití energie a lepší kompatibilitě s vysoce výkonnými elektrickými systémy.
Nepřetržitý stejnosměrný proud vytváří jednosměrné magnetické pole, které může způsobit, že se konvenční magnetická jádra přiblíží saturaci. Dufew využívá segmentovanou strukturu jádra se vzduchovou mezerou, aby se snížilo riziko saturace stejnosměrného proudu při zachování stabilní indukčnosti a efektivního výkonu vyhlazování proudu. Tato konstrukce podporuje spolehlivý provoz při nepřetržitém stejnosměrném zatížení.
The winding structure is optimized for high-current DC operation, helping reduce DC resistance loss and temperature rise while maintaining stable electrical performance and efficient heat management. Pro aplikace s vysokým proudem mohou být také poskytnuty struktury pro navíjení fólie pro zmenšení celkové velikosti a zlepšení odvodu tepla.
Proces vakuové impregnace zpevňuje izolační systém a zlepšuje odolnost proti vlhkosti, mechanickou pevnost a odolnost proti vibracím. V kombinaci s optimalizovaným konstrukčním designem podporuje spolehlivý dlouhodobý provoz při zachování nízké hladiny elektromagnetických vibrací a hluku ≤65dB za standardních testovacích podmínek.
| Aplikace | Hlavní přínos |
|---|---|
| Měniče s proměnnou frekvencí | Zlepšete stabilitu DC sběrnice |
| Systémy servopohonů | Snižte dopad zvlněného proudu |
| Výtahy | Zlepšete spolehlivost pohonu |
| Přístavní jeřáby | Podporujte časté změny zatížení |
| Válcovny | Zvyšte stabilitu provozu s vysokým výkonem |
| Vstřikovací lisy | Udržujte stabilní konverzi energie |
| Průmyslové testovací zařízení | Zlepšete elektrickou konzistenci |
| Automatizační systémy | Chraňte komponenty DC sběrnice |
Reaktor DC Link se doporučuje, když:
| Podmínka aplikace | Očekávaný přínos |
|---|---|
| Vysoce výkonné VFD systémy | Snižte kolísání DC sběrnice |
| Velké stejnosměrné kondenzátorové banky | Nižší namáhání zvlněným proudem |
| Časté zrychlování/zpomalování | Zlepšete provozní stabilitu |
| Těžké průmyslové zátěže | Snižte elektrické namáhání součástí |
| Regenerační aplikace | Zlepšete výkon DC obvodu |
| Dlouhý nepřetržitý provoz | Zvyšte spolehlivost systému |
| Parametr | Specifikace |
|---|---|
| Typ produktu | Reaktor DC Link / DC Bus Reactor |
| Montážní poloha | DC sběrnice mezi usměrňovačem a měničem |
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Jmenovitý proud | 5A - 3800A |
| Pokles napětí | 0,5 % / 1 % / 2 % / 4 % |
| Frekvenční rozsah | 50Hz / 60Hz / přizpůsobené až do 500Hz |
| Indukčnost | Přizpůsobeno podle systémových požadavků |
| Schopnost přetížení | 1,5 × jmenovitý proud po dobu 60 sekund |
| Dielektrická pevnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolační odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | Třída F (155℃) |
| Stupeň zpomalující hoření | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnost | ≥15 let |
| Normy | IEC289 / GB10229 / JB9644 |
Příklad: CDL-600-0600-EIDA
| Kód | Popis |
|---|---|
| CDL | Řada stejnosměrných reaktorů |
| 600 | Úroveň napětí |
| 0600 | Jmenovitý proud 600A |
| EI | Struktura jádra |
| D/W | Struktura instalace |
| klimatizace | Navíjecí materiál |
| Srovnání | Reaktor DC Link | AC reaktor |
|---|---|---|
| Montážní poloha | DC sběrnice mezi usměrňovačem a měničem | AC vstup nebo výstupní strana motoru |
| Hlavní funkce | Hladký stejnosměrný proud a snížení zvlnění | Snižte AC harmonické a napěťové namáhání |
| Magnetický design | DC bias-resistant air-gap structure | Konstrukce se střídavým magnetickým tokem |
| Hlavní aplikace | Stabilizace stejnosměrné sběrnice | Kvalita napájení a ochrana motoru |
Dufew Electric se specializuje na výrobu komponent výkonové elektroniky včetně reaktorů, brzdných odporů, transformátorů a přizpůsobených elektrických řešení.
Dufewův výrobní proces zahrnuje zpracování magnetického jádra, přesné navíjení, vakuovou impregnaci, vytvrzování při vysoké teplotě a testování elektrického výkonu. Každý stupeň je řízen tak, aby byly zachovány konzistentní elektrické charakteristiky a spolehlivá kvalita produktu.
Kontrola kvality zahrnuje izolační odpor, výdržné napětí, indukčnost, nárůst teploty a vzhled. Tyto testy ověřují elektrický výkon reaktoru, spolehlivost izolace, tepelné charakteristiky a celkovou kvalitu výroby.
Pro různé projektové požadavky poskytuje Dufew OEM výrobu a zakázkový elektrický návrh spolu s inženýrskými konzultacemi a technickou dokumentací. To umožňuje přizpůsobení produktu konkrétním elektrickým parametrům, podmínkám instalace a systémovým aplikacím.
Tlumivka stejnosměrného meziobvodu je instalována v obvodu stejnosměrné sběrnice mezi sekcemi usměrňovače a invertoru VFD nebo systému přeměny energie. Pomáhá vyhlazovat kolísání stejnosměrného proudu, snižuje zvlnění komponent a zlepšuje stabilitu stejnosměrné sběrnice.
Hlavním rozdílem je aplikační obvod. Střídavá tlumivka se používá ve střídavých obvodech ke snížení harmonických, omezení dopadu proudu a zlepšení kvality elektrické energie. Tento produkt je navržen pro aplikace se stejnosměrnou sběrnicí, aby vyhlazoval zvlnění proudu a chránil komponenty na straně stejnosměrného proudu.
Nepřetržitý stejnosměrný proud může vytvořit magnetické předpětí v jádře. Segmentovaná struktura vzduchové mezery pomáhá předcházet magnetickému nasycení, udržuje stabilní indukčnost a zajišťuje spolehlivý provoz za podmínek DC.
Ano. Dufew poskytuje přizpůsobená řešení včetně jmenovitého napětí, proudové kapacity, hodnoty indukčnosti, materiálu vinutí, instalační struktury a mechanických rozměrů podle různých systémových požadavků.
