Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.
V průmyslových pohonných systémech se stejnosměrné tlumivky běžně instalují do meziobvodu stejnosměrného proudu, aby se snížilo kolísání proudu způsobené rektifikací a změnami zátěže. Tradiční vertikální konstrukce reaktoru však mohou představovat problémy při instalaci v kompaktních skříních, kde je vertikální prostor omezený.

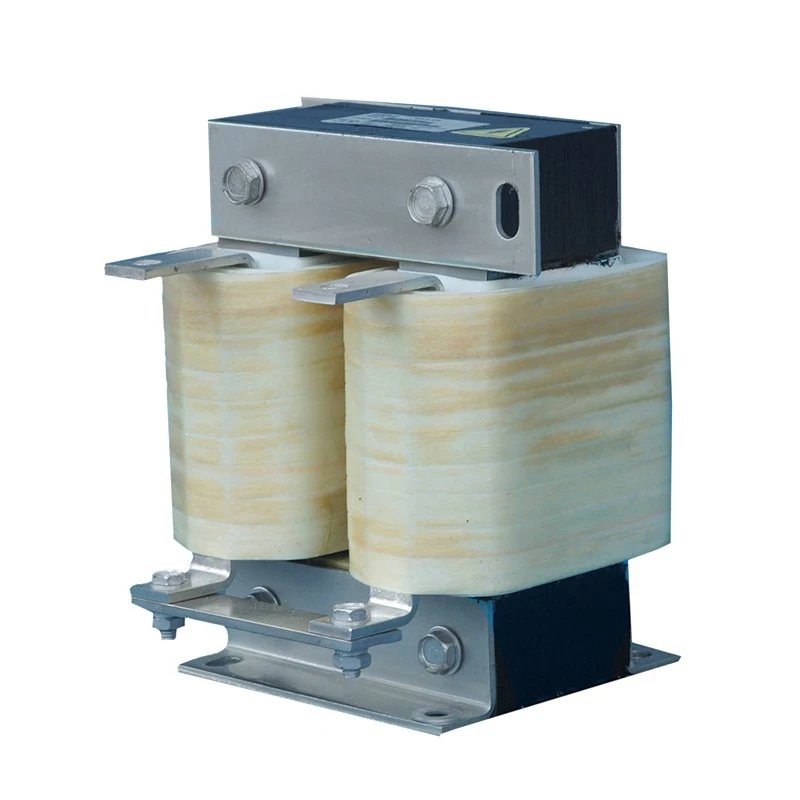

Dufew Electric Horizontal DC Link Reactor využívá plochou magnetickou strukturu s horizontálně uspořádaným jádrem a sestavou vinutí. Tato konstrukce snižuje celkovou výšku při zachování požadované indukčnosti a tepelné kapacity.
Reaktor je vyroben z nízkoztrátových laminací ze silikonové oceli válcovaných za studena, z vysokoteplotních izolačních materiálů třídy F a technologie vakuové impregnace. Pro vysokoproudé aplikace jsou k dispozici struktury pro navíjení fólie bez cívky pro dosažení kompaktních rozměrů, zlepšeného odvodu tepla a stabilního nepřetržitého provozu.
Na rozdíl od standardních vertikálních reaktorů se horizontální konfigurace zaměřuje na mechanickou integraci, optimalizaci proudění vzduchu a flexibilitu uspořádání skříně, takže je vhodná pro moderní kompaktní pohonná zařízení.
Mnoho průmyslových rozvaděčů má přísná omezení výšky kvůli vícevrstvému uspořádání VFD, strojově integrovaným elektrickým skříním, mobilním napájecím systémům nebo úzkým skříním stejnosměrného napájení. Nízkoprofilová konfigurace snižuje celkovou výšku a zároveň lépe využívá dostupnou šířku skříně, což umožňuje snadnější integraci do zařízení s omezeným instalačním prostorem. Ve srovnání s konvenčními vertikálními reaktory poskytuje toto uspořádání inženýrům větší flexibilitu při optimalizaci rozmístění skříně bez zvýšení výšky skříně.
Tepelné řízení je kritické pro stejnosměrné reaktory pracující pod trvalým proudem. Horizontální design ventilace vystavuje vinutí proudění vzduchu přes více povrchů, zatímco boční ventilace pomáhá snižovat akumulaci tepla a širší oblast rozptylu tepla podporuje rovnoměrnější rozložení teploty. Kryty IP20 jsou navrženy tak, aby udržely efektivní proudění vzduchu a podporovaly stabilní výkon při dlouhodobém provozu při plné zátěži.
Aplikace, jako jsou jeřáby, mobilní zařízení a průmyslové stroje, vyžadují spolehlivou mechanickou stabilitu. Širší montážní základna poskytuje silnější podporu, zatímco vícebodové upevnění pomáhá omezit posun během provozu. Stabilní struktura vzduchové mezery udržuje konzistentní výkon indukčnosti a bezpečné připojení svorek pomáhá odolávat vibracím v náročných průmyslových prostředích.
Uspořádání bočních svorek zjednodušuje integraci do úzkých elektrických skříní tím, že snižuje překážku vertikálního vedení a zkracuje vzdálenosti vedení stejnosměrné sběrnice tam, kde je to vhodné. Umožňuje také čistší uspořádání kladných a záporných kabelů, což inženýrům pomáhá dosáhnout kompaktnějšího a organizovanějšího elektrického uspořádání.
Příklad: CDL-600-0600-EIDA
| Kód | Popis |
|---|---|
| CDL | Řada DC Link Reactor |
| 600 | Úroveň napětí (600 = 690 V DC) |
| 0600 | Jmenovitý proud (0600 = 600A, 2500 = 2500A) |
| EI | Struktura jádra (EI = třífázové jádro, UI = jednofázové jádro) |
| D | Instalační struktura (D = vertikální instalace, W = horizontální instalace) |
| A | Materiál vinutí (A = hliník, C = měď) |
| Parametr | Specifikace |
|---|---|
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Provozní frekvence | 50Hz / 60Hz / Až 500Hz |
| Jmenovitý proud | 5A - 3800A |
| Schopnost přetížení | 1,5násobek jmenovitého proudu po dobu 60 sekund, interval 1 hodina |
| Pokles napětí | 0,5 % / 1 % / 2 % / 4 % |
| Dielektrická pevnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolační odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | T40 / Třída F (155℃) |
| Stupeň zpomalující hoření | UL94V-2 |
| Úroveň hluku | ≤65dB (Testováno ve vodorovné vzdálenosti 1 metr od reaktoru) |
| Životnost | ≥15 let |
| Normy | IEC289:1987 Reactor Standard / GB10229-88 Reactor Standard (ekvivalent k IEC289:1987) / JB9644-1999 Reactor for Polovodičové elektrické pohony |
Horizontální uspořádání jádra a vinutí výrazně snižuje celkovou výšku instalace ve srovnání s konvenčními vertikálními stejnosměrnými reaktory.
Tento design pomáhá:
- Vhodné do ultratenkých skříní VFD s omezenou vertikální vůlí
- Podporujte vícevrstvé rozvržení skříně bez zásahu do horních komponent
- Zlepšete využití prostoru v kompaktních elektrických skříních
- Zjednodušte integraci do řídicích systémů namontovaných na stroji
Plochá konstrukce je vhodná zejména pro úzké a podlouhlé skříně, kde je hlavním omezením instalace výška.
Tepelný management je kritický pro stejnosměrné tlumivky pracující při trvalém proudovém zatížení.
Horizontální design zlepšuje odvod tepla prostřednictvím:
- Širší vinuté plochy vystavené proudění vzduchu
- Boční ventilační kanály, které snižují akumulaci tepla
- Rovnoměrnější rozložení teploty při dlouhodobém provozu
- Kompatibilní provedení ochrany IP20 bez blokování cest proudění vzduchu
V porovnání s vertikálně naskládanými strukturami pomáhá horizontální dráha proudění vzduchu redukovat místní horká místa a zlepšuje provozní stabilitu.
Průmyslová zařízení, jako jsou mobilní energetické systémy, zdvihací zařízení a těžké stroje, mohou zaznamenat nepřetržité mechanické vibrace.
Reaktor využívá zesílenou horizontální montážní konstrukci s:
- Širší základna pro lepší mechanickou stabilitu
- Více upevňovacích bodů pro snížení rizika posunutí
- Stabilní umístění vzduchové mezery pro udržení konzistentní indukčnosti
- Bezpečné uspořádání bočních svorek pro snížení namáhání kabelu
Tato konstrukce zlepšuje spolehlivost v aplikacích vyžadujících dlouhodobý provoz za podmínek vibrací.
V elektrických skříních s vysokou hustotou je důležité efektivní uspořádání kabelů.
Horizontální konfigurace poskytuje:
- Postranně umístěné kladné a záporné svorky pro snadnější vedení kabelů
- Snížené vertikální překážky uvnitř skříně
- Kratší a čistší připojení DC sběrnice
- Vylepšené oddělení mezi stejnosměrným kladným a záporným vedením vodičů
Optimalizované uspořádání kabeláže pomáhá inženýrům dosáhnout čistšího designu skříně a zároveň zlepšuje efektivitu instalace a dostupnost údržby.
Horizontal DC Link Reactor je ideální pro ultratenké elektrické ovládací skříně používané v obráběcích strojích, kompaktních výrobních linkách a integrovaných automatizačních zařízeních, kde je omezený prostor pro vertikální instalaci, ale je k dispozici hloubka skříně.
Nízká konstrukce umožňuje inženýrům instalovat reaktor bez zvětšování rozměrů skříně, takže je vhodný pro návrhy zařízení citlivých na prostor.
Ve vícevrstvých sestavách skříní VFD má každá sekce měniče omezenou vertikální vůli kvůli uspořádání komponent naskládaných na sebe.
Horizontální struktura pomáhá vyhnout se interferenci s horními a spodními vrstvami zařízení při zachování stabilního výkonu stejnosměrné sběrnice, takže je vhodná pro kompaktní skříně měničů s vysokou hustotou komponent.
Mobilní generátory, napájecí zdroje namontované ve vozidle a přenosné pohonné systémy často vyžadují kompaktní elektrické skříně s přísným omezením výšky.
Konstrukce s plochým profilem umožňuje horizontální instalaci uvnitř skříní s nízkou světlostí při zachování spolehlivého provozu při vibracích a mobilních pracovních podmínkách.
Pro elektrické místnosti nebo rozvaděče uspořádané v dlouhých lineárních konfiguracích, kde je výška skříně omezená, ale je k dispozici vnitřní hloubka, poskytuje horizontální reaktor praktické řešení instalace.
Jeho plochá konstrukce umožňuje lepší využití podlahové plochy skříně a zjednodušuje uspořádání vnitřních komponent.
Zařízení pro galvanické pokovování a elektrolýzu běžně používají úzké stejnosměrné napájecí skříně, kde je omezený prostor přípojnic a instalační výška.
Horizontální stejnosměrná tlumivka může být instalována v ploché konfiguraci pro stabilizaci výstupního stejnosměrného proudu při přizpůsobení kompaktním uspořádáním skříně usměrňovače.
| Srovnání | Horizontální stejnosměrná tlumivka | Vertikální DC Link Reactor |
|---|---|---|
| Struktura | Ploché jádro a horizontální uspořádání vinutí | Vertikální stohovaná struktura jádra |
| Instalační prostor | Určeno pro skříňky s nízkou výškou | Vyžaduje větší vertikální vůli |
| Integrace skříně | Vhodné pro kompaktní a přizpůsobené rozvržení | Vhodné pro běžné skříně |
| Způsob chlazení | Horizontální proudění vzduchu s širší oblastí pro odvod tepla | Vertikální design proudění vzduchu |
| Uspořádání elektroinstalace | Boční svorky zjednodušují kompaktní směrování | Vertikální svorky vyžadují další výšku |
| Mechanická stabilita | Širší základna zlepšuje odolnost proti vibracím | Menší půdorysná struktura |
Dufew Electric se specializuje na zakázkové komponenty výkonové elektroniky, včetně stejnosměrných reaktorů, střídavých reaktorů, brzdných odporů, transformátorů a souvisejících elektrických řešení.
Se zkušenými inženýrskými týmy a řízenými výrobními procesy poskytuje Dufew spolehlivé reaktorové produkty pro VFD systémy, průmyslovou automatizaci a aplikace pro přeměnu energie.
Výrobní možnosti zahrnují:
- Přesné zpracování jádra a výroba vinutí
- Optimalizace struktury DC vzduchové mezery
- Vakuová impregnace a izolační úprava
- Testování elektrického výkonu a spolehlivosti
Každý reaktor je ověřován klíčovými kontrolami, jako je izolační odpor, výdržné napětí, indukčnost, nárůst teploty a testování hluku.
Dufew Electric neustále zlepšuje svůj systém řízení kvality a produktové standardy. Společnost poskytuje certifikaci řízení kvality ISO, certifikaci CE, zprávy o zkouškách výrobků a technickou dokumentaci na podporu globálních zákaznických projektů.
Dufew nabízí OEM výrobu, přizpůsobené návrhy a technickou podporu na základě specifických požadavků aplikace.
Dufew Electric používá profesionální obalová řešení k ochraně výkonu reaktoru během mezinárodní přepravy.
Balicí opatření zahrnují:
- Ochrana proti vlhkosti a izolace
- Zesílené upevnění, aby se zabránilo poškození nárazem
- Exportní standardní dřevěné bedny pro velké reaktory
- Produktové štítky a technické dokumenty pro snadnou instalaci
Každá jednotka je před odesláním zkontrolována a dodána s požadovanými specifikacemi, zkušebními zprávami a přizpůsobenými obalovými řešeními.
Dufew podporuje dávkové objednávky, projekty OEM a globální požadavky na dodávky.
Toto provedení se doporučuje, když má elektrická skříň omezenou výšku, ale dostatečnou šířku nebo hloubku. Plochá konstrukce pomáhá inženýrům integrovat jednotku do kompaktních skříní při zachování spolehlivého výkonu stejnosměrné sběrnice.
Ne. Elektrický výkon závisí hlavně na konstrukci indukčnosti, magnetické struktuře, jmenovitém proudu a technologii vinutí. Horizontální konfigurace zlepšuje především flexibilitu instalace, účinnost chlazení a integraci skříně.
Ano. Dufew poskytuje přizpůsobená řešení včetně jmenovitého proudu, požadavků na napětí, hodnot indukčnosti, rozměrů, způsobu montáže a materiálů vinutí podle požadavků na vybavení zákazníka.
Ano. Zesílená montážní konstrukce a stabilní konstrukce vzduchové mezery zlepšují mechanickou spolehlivost. Může být aplikován v průmyslových zařízeních vystavených nepřetržitým vibracím, jako jsou mobilní systémy, zdvihací zařízení a těžké stroje.
