Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

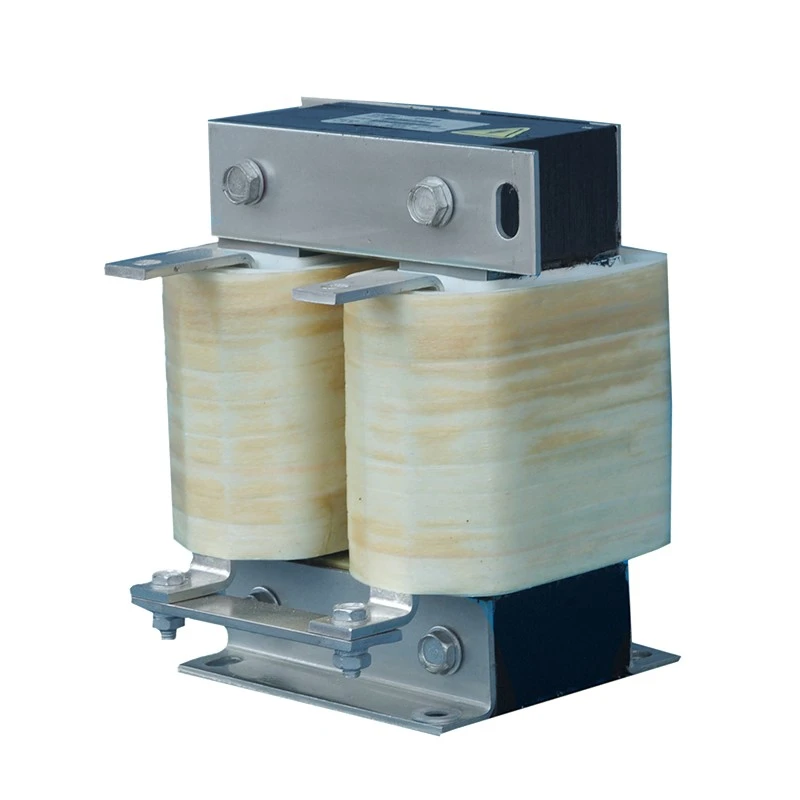

Vertikální stejnosměrná tlumivka je instalována v meziobvodu stejnosměrné sběrnice systémů pohonů s proměnnou frekvencí, aby se zlepšila stabilita stejnosměrného napájení během nepřetržitého provozu a dynamických změn zatížení.
Na rozdíl od horizontálních nízkoprofilových konstrukcí se tato konfigurace zaměřuje na zmenšení šířky skříně prostřednictvím vertikálně uspořádaného jádra a struktury vinutí. Úzký půdorys umožňuje instalaci více komponent měniče vedle sebe, takže je vhodný pro standardní elektrické skříně s omezeným horizontálním prostorem.
Dufew reaktory jsou vyráběny s:
- Nízkoztrátová jádra z křemíkové oceli válcovaná za studena
- Segmentované magnetické struktury se vzduchovou mezerou odolné proti stejnosměrnému předpětí
- Vysokoteplotní izolační systémy třídy F
- Ošetření vakuovou impregnací
- Možnosti vinutí mědi nebo hliníku
Optimalizovaná vertikální struktura poskytuje spolehlivý výkon indukčnosti, účinný odvod tepla a flexibilní integraci do průmyslových řídicích systémů.
Mnoho průmyslových rozvaděčů vyžaduje instalaci komponent s vysokou hustotou při zachování kompaktní celkové šířky. Vertikální konfigurace snižuje horizontální instalační prostor, umožňuje efektivnější uspořádání pohonných jednotek vedle sebe a lépe využívá dostupnou hloubku a výšku skříně. Tato konstrukce je zvláště vhodná pro VFD skříně, kde je primárním omezením prostoru šířka.
Vertikální konstrukce sleduje přirozený směr proudění vzduchu mnoha průmyslových skříní a podporuje ventilační cestu zdola nahoru pro efektivnější odvod tepla během nepřetržitého provozu. Snížením místní akumulace tepla a zachováním tepelné stability při jmenovitém zatížení pomáhá konstrukce zajistit konzistentní elektrický výkon během dlouhodobého provozu.
Během zrychlování, zpomalování nebo provozu s proměnným zatížením mohou kolísání proudu stejnosměrné sběrnice zvýšit namáhání výkonových součástí. Tlumivka pomáhá vyhlazovat kolísání proudu a snižuje dopad zvlnění proudu, podporuje stabilnější provoz stejnosměrné sběrnice a zároveň pomáhá chránit kondenzátory a součásti invertoru.
Vertikální struktura je optimalizována pro praktickou instalaci do rozvaděče, s malou horizontální montážní plochou, stabilním umístěním vzduchové mezery a kompaktním uspořádáním svorek. Spolehlivá mechanická podpora umožňuje snazší integraci komponenty do průmyslového zařízení a zároveň snižuje omezení celkového uspořádání skříně.
Vertikálně umístěná magnetická struktura snižuje obsazenou šířku skříně při zachování požadovaného indukčního výkonu. Jeho úzký instalační profil efektivně využívá dostupný prostor ve skříni a je vhodný pro rozvody s vysokou hustotou.
Nepřetržitý stejnosměrný proud může vytvářet magnetické předpětí a zvyšovat riziko saturace. Dufew používá segmentovanou strukturu vzduchové mezery pro udržení stabilní indukčnosti a zlepšení magnetické linearity, což pomáhá snižovat riziko saturace a podporuje spolehlivý nepřetržitý DC provoz.
Různé jmenovité proudy vyžadují různá řešení vodičů. K dispozici jsou měděné a hliníkové vinutí, zatímco pro silnoproudé modely lze použít vinutí fólie. Optimalizovaná struktura vinutí pomáhá kontrolovat elektrické ztráty a zlepšuje odvod tepla pro stabilní dlouhodobý výkon.
Uspořádání svorek je navrženo speciálně pro vertikální integraci do rozvaděče, což umožňuje pohodlné připojení k systémům horních přípojnic a zároveň snižuje prostor potřebný pro horizontální vedení kabelů. To vede k čistšímu uspořádání kabeláže a zjednodušuje instalaci do kompaktních ovládacích panelů.
Příklad: CDL-600-0600-EIDA
| Kód | Popis |
|---|---|
| CDL | Řada DC Link Reactor |
| 600 | Úroveň napětí (600 = 690 V DC) |
| 0600 | Jmenovitý proud (0600 = 600A, 2500 = 2500A) |
| EI | Struktura jádra (EI = třífázové jádro, UI = jednofázové jádro) |
| D/W | Instalační struktura (D = vertikální, W = horizontální) |
| klimatizace | Materiál vinutí (A = hliník, C = měď) |
| Parametr | Specifikace |
|---|---|
| Typ produktu | Vertikální DC Link Reactor |
| Aplikace | VFD DC sběrnicové systémy |
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Jmenovitý proud | 5A - 3800A |
| Provozní frekvence | 50Hz / 60Hz / přizpůsobené až do 500Hz |
| Pokles napětí | 0,5 % / 1 % / 2 % / 4 % |
| Schopnost přetížení | 1,5× jmenovitý proud po dobu 60 sekund |
| Dielektrická pevnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolační odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | Třída F (155℃) |
| Teplotní třída | T40 |
| Stupeň zpomalující hoření | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnost | ≥15 let |
| Normy | IEC289 / GB10229 / JB9644 |
| Aplikace | Hlavní požadavek |
|---|---|
| Standardní ovládací skříně VFD | Zlepšete stabilitu DC sběrnice |
| Systémy pohonu výtahů | Podporujte časté cykly zrychlení |
| Jeřáb a zvedací zařízení | Udržujte spolehlivou konverzi energie |
| Systémy servopohonů | Snižte zvlnění |
| Zařízení pro průmyslovou automatizaci | Optimalizujte využití prostoru skříně |
| Vstřikovací lisy | Zlepšete spolehlivost systému pohonu |
| Testování systémů | Udržujte stabilní stejnosměrné napájení |
| Srovnání | Vertikální DC Link Reactor | Horizontální stejnosměrná tlumivka |
|---|---|---|
| Struktura | Vysoký a úzký design | Plochý nízkoprofilový design |
| Hlavní výhoda | Šetří šířku skříně | Šetří výšku skříně |
| Nejlepší instalační podmínky | Omezená šířka, dostatečná výška | Omezená výška, dostatečná hloubka |
| Způsob chlazení | Vertikální dráha proudění vzduchu | Horizontální dráha proudění vzduchu |
| Rozložení terminálu | Horní připojení | Boční připojení |
| Typická aplikace | Standardní průmyslové skříně | Nízké kompaktní skříně |
Je vhodný pro elektrické skříně, kde je omezený horizontální prostor, ale je k dispozici vertikální prostor. Úzká struktura pomáhá inženýrům dosáhnout kompaktního vnitřního uspořádání.
Vertikální konfigurace se zaměřuje na zmenšení šířky skříně, zatímco horizontální konfigurace je vyvinuta pro aplikace s omezenou výškou skříně.
Elektrický výkon závisí na magnetické konstrukci, hodnotě indukčnosti a jmenovitém proudu. Vertikální struktura především zlepšuje flexibilitu instalace a integraci skříně.
Ano. Dufew podporuje přizpůsobená řešení včetně elektrických parametrů, rozměrů, montážních konstrukcí a materiálů vodičů podle požadavků projektu.
Dufew Electric se specializuje na zakázkové komponenty výkonové elektroniky, včetně stejnosměrných reaktorů, střídavých reaktorů, brzdných odporů, transformátorů a souvisejících elektrických řešení.
Díky profesionálním inženýrským schopnostem a řízeným výrobním procesům poskytuje Dufew spolehlivá řešení reaktorů pro průmyslovou automatizaci, systémy VFD a aplikace přeměny energie.
Výrobní možnosti zahrnují:
- Precizní zpracování jádra
- Výroba vinutí
- Nastavení vzduchové mezery
- Vakuová impregnace
- Testování elektrického výkonu
Každý produkt je ověřen pomocí izolačního odporu, výdržného napětí, indukčnosti, nárůstu teploty a testování hluku.
Dufew udržuje neustálé zlepšování v řízení kvality a produktových standardech. Společnost poskytuje certifikaci řízení kvality ISO, certifikaci CE, zprávy o zkouškách výrobků a technické dokumenty na podporu globálních průmyslových zákazníků.
Dufew používá exportně orientovaná obalová řešení k zajištění bezpečné přepravy průmyslových reaktorů.
Balení obsahuje:
- Ochrana izolačních součástí proti vlhkosti
- Zesílené upevnění během přepravy
- Dřevěná pouzdra na míru pro velké modely
- Identifikace produktu a technická dokumentace
Každý reaktor je před expedicí zkontrolován a dodán s požadovanou dokumentací dle požadavků projektu zákazníka.
