Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

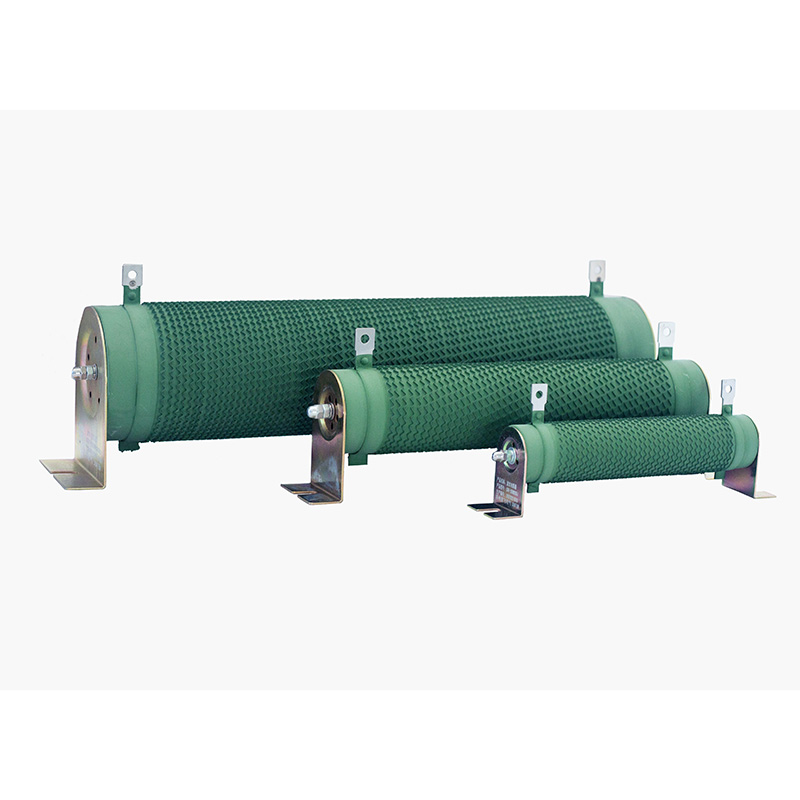

DUFEW Tubular Resistor je vysoce výkonný drátově vinutý komponent s keramickou trubkovou strukturou, která poskytuje elektrickou izolaci a účinný přenos tepla. Odporové dráty vyrobené z nikl-chromu (Ni-Cr), manganinu nebo slitiny Constantan jsou přesně navinuty kolem keramického jádra, aby se dosáhlo stabilního odporu, silné přetížitelnosti a konzistentního tepelného výkonu.
Konstrukce keramické trubky zlepšuje hustotu výkonu a účinnost chlazení přenosem tepla přes vnitřní strukturu jádra. Po navinutí je rezistor potažen vysokoteplotní nehořlavou izolační vrstvou, která chrání odporový drát před oxidací, vlhkostí a vlivy prostředí, což pomáhá udržovat stabilní provoz v průmyslových podmínkách.
Tento rezistor je vhodný pro průmyslové energetické aplikace a běžně se používá v brzdových systémech VFD, spouštěcích obvodech motorů, zařízeních pro testování zátěže, svařovacích strojích a dalších elektrických systémech vyžadujících řízený rozptyl energie a spolehlivý tepelný výkon.
Rezistor přeměňuje elektrickou energii na teplo prostřednictvím drátu z odporové slitiny navinutého kolem keramické trubice. Keramické jádro poskytuje izolaci a zároveň pomáhá přenášet teplo do okolního prostředí pro účinnou regulaci teploty.
Díky stabilnímu výkonu při vysokém proudu, krátkodobém přetížení a opakovaných spínacích podmínkách je vhodný pro dynamické brzdění, spouštění motoru, omezování proudu, simulaci zátěže, snižování napětí a aplikace spotřeby energie.
| Kód modelu | Význam | Popis |
|---|---|---|
| CRR | Produktová řada | Trubkový rezistor |
| 2500W | Jmenovitý výkon | 2500 wattů |
| 54,4 R | Hodnocená odolnost | 54,4 Ω |
| J | Tolerance odporu | J = ±5 % (Volitelné: K = ±10 %, H = ±3 %) |
| Parametr | Specifikace |
|---|---|
| Výkonový rozsah | 50W - 10kW |
| Provozní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerance odporu | ±3 %, ±5 %, ±10 % |
| Hodnocení ochrany | IP00 |
| Teplotní koeficient (TCR) | ≤300 ppm/°C |
| Hodnocení zpomalující hoření | UL 94V-2 |
| Standard shody | GB/T 5792 |
Struktura vinutí přímo ovlivňuje schopnost rezistoru odvádět teplo, indukčnost a vhodnost použití.
Odporový drát je navinut v obvyklém spirálovém vzoru kolem keramické trubice. Tato struktura nabízí jednoduché a ekonomické řešení pro aplikace s nízkofrekvenčním rozptylem energie, kde indukčnost není kritickým problémem.
Odporový drát je vytvarován do vlnitého profilu a namontován svisle na keramickou trubku. Tato konstrukce výrazně zvětšuje plochu chladicího povrchu a zároveň snižuje parazitní indukčnost, takže je ideální pro brzdové systémy VFD, pulzní zatížení a aplikace vyžadující zlepšený tepelný výkon.
Poskytuje hodnotu trvalého odporu a je vhodný pro většinu standardních průmyslových aplikací vyžadujících stabilní a bezúdržbový provoz.
Odpor lze nastavit pomocí pohyblivé kovové svorky nebo závitového mechanismu, což umožňuje flexibilní nastavení odporu pro uvádění zařízení do provozu, testování a aplikace s proměnným zatížením.
K dispozici s více odběrnými body, které poskytují různé hodnoty odporu z jednoho odporu, takže je vhodný pro složité elektrické obvody a vícestupňové řízení zátěže.
Trubka je vyrobena z vysoce kvalitní izolační keramiky a poskytuje vynikající dielektrickou pevnost, účinný přenos tepla, vysokou mechanickou pevnost a vynikající odolnost proti tepelným šokům při nepřetržitém průmyslovém provozu.
Odporový drát, který je k dispozici ve slitinách Nikl-Chrom (Ni-Cr), Manganin a Constantan, nabízí stabilní elektrické vlastnosti, vynikající schopnost přetížení a dlouhodobou stabilitu odporu při opakovaných tepelných cyklech.
Anorganický izolační povlak šetrný k životnímu prostředí chrání odporový drát před oxidací, vlhkostí, prachem a korozí a zároveň poskytuje spolehlivou nehořlavou vlastnost v souladu s požadavky UL94V-2.
Keramická trubice funguje jako izolační podpěra i jako účinné médium pro odvod tepla, což umožňuje rezistoru poskytovat vyšší výkon v rámci kompaktního půdorysu. Díky tomu je ideální pro průmyslové aplikace s omezeným instalačním prostorem.
Vysoká tepelná vodivost keramické trubky umožňuje rychlý přenos tepla z odporového drátu do okolního vzduchu. Volitelné vertikální vlnité vinutí dále zvětšuje plochu chladicího povrchu, zlepšuje výkon při trvalém zatížení a snižuje provozní teplotu.
Rezistor, vyrobený z vysoce kvalitních keramických materiálů a chráněný vysokoteplotním anorganickým izolačním povlakem, odolává provozním teplotám až 350 °C. Pro aplikace vyžadující teploty do 375 °C jsou k dispozici verze se smaltovaným sklem.
Rezistor navržený pro aplikace s vysokým proudem a krátkodobým přetížením poskytuje vynikající odolnost proti tepelným šokům a opakovanému pulznímu zatížení. Je vhodný pro spouštění motoru, dynamické brzdění a zátěžové testování.
DUFEW nabízí pevné, nastavitelné, vícesvorkové, nízkoindukční a na zakázku navržené trubkové odpory, které splňují různé elektrické a mechanické požadavky v různých průmyslových odvětvích.
Rezistor lze dodat s řadou montážních držáků a konfigurací svorek, což umožňuje pohodlnou instalaci do elektrických skříní, zátěžových bank, testovacích zařízení a průmyslových strojů.
Prémiový drát z odporové slitiny, odolná keramická struktura a ochranný povlak odolný proti oxidaci zajišťují stabilní hodnoty odporu, vynikající tepelnou stabilitu a prodlouženou životnost v náročných provozních podmínkách.
Široce se používá ve svařovacích strojích, průmyslových ovládacích skříních a elektrických automatizačních systémech pro omezení proudu, pokles napětí a rozptyl energie.
Vhodné pro zátěžové banky, zapalovací testovací zařízení, systémy vybíjení baterií a testy stárnutí napájecího zdroje, kde je vyžadován stabilní ztrátový výkon.
Používá se v malých a středně výkonných brzdových systémech VFD, spouštěcích obvodech motorů, systémech servopohonů a průmyslových převodových zařízeních vyžadujících spolehlivé brzdění a řízení zátěže.
Používá se v elektrických měřicích zařízeních, ochranných obvodech, rozvaděčích a ovládacích panelech k zajištění stabilního odporu a zlepšení spolehlivosti obvodu.
Ideální náhradní řešení pro údržbu průmyslových zařízení, modernizace strojů a výrobu OEM s flexibilním přizpůsobením dostupným pro mezinárodní zákazníky.
| Charakteristický | Testovací podmínky | Výkon |
|---|---|---|
| Dielektrické výdržné napětí | 2500VAC / 50Hz / 60s | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10× jmenovitý výkon po dobu 5 sekund | Žádné viditelné poškození |
| Životnost zatížení | Cyklický provoz (10s zapnuto / 90s vypnuto) | ＞9 000 hodin |
| Odolnost proti vlhkému teplu | 40°C ±2°C, 90--95% RH, 100 hodin | ΔR ≤ ±(1%R + 0,05Ω) |
| Rychlé cyklování teploty | -55 °C / 55 °C / 155 °C, každé 15 minut, 5 cyklů | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnost | 350 °C po dobu 2 hodin | Žádné viditelné zabarvení nebo poškození |
| Teplotní koeficient (TCR) | Jmenovité zatížení vs. počáteční odpor | ＜300 ppm/°C |
| Odolnost vůči plameni | 10× jmenovitý výkon po dobu 5 minut | Svítí červeně bez otevřeného plamene |
| Charakteristický | Testovací podmínky | Výkon |
|---|---|---|
| Koncová síla | 45N / 30 sekund | Žádné uvolnění nebo viditelné poškození |
| Odolnost proti vibracím | 5--200 Hz, 1 g, 98 m/s² | Žádné viditelné strukturální poškození |
| Odolnost vůči teplu při pájení | Svorky ponořené do 350±5°C pájky na 3 sekundy | ΔR ≤ ±(1%R + 0,05Ω) |
| Pájitelnost | Svorky ponořené do 235±5°C pájky na 5 sekund | Pokrytí pájky ≥95 % |
Poznámka: Všechny údaje o výkonu jsou měřeny za standardních laboratorních podmínek v souladu s GB/T 5792. Skutečný výkon se může lišit v závislosti na podmínkách instalace, okolní teplotě a provozním cyklu.
| Porovnávací položka | Trubkový rezistor DUFEW | Konvenční netrubkový výkonový odpor |
|---|---|---|
| Struktura jádra | Vysokopevnostní keramická trubice slouží jak jako izolační nosič, tak jako médium pro odvod tepla | Nosná konstrukce je primárně mechanická, s relativně omezenou schopností odvádět teplo |
| Hustota výkonu | Vyšší výkon ve stejném instalačním prostoru díky účinnému vedení tepla | Nižší hustota výkonu kvůli konstrukčním a chladicím omezením |
| Odvod tepla | Keramická trubice zajišťuje rychlý přenos tepla; volitelné vlnité vinutí dále zlepšuje účinnost chlazení | Odvod tepla závisí hlavně na ploše povrchu a je obecně méně účinný |
| Možnosti konfigurace | K dispozici v pevné, nastavitelné, vícesvorkové verzi a verzi s nízkou indukčností | Většinou provedení s pevným odporem s omezenou flexibilitou konfigurace |
| Mechanická pevnost | Silnostěnná hliníková keramická konstrukce nabízí vynikající odolnost proti nárazu a dlouhodobou strukturální stabilitu | Tenké keramické nebo filmové struktury jsou náchylnější k prasknutí nebo poškození během přepravy a instalace |
| Údržba | Hladký válcový povrch minimalizuje hromadění prachu a zjednodušuje běžné čištění | Nepravidelné povrchy mohou snadněji shromažďovat prach, což vyžaduje častější čištění |
| Typické aplikace | Dynamické brzdění, spouštění motoru, zátěžové banky, testovací zařízení, průmyslová automatizace, svářečky | Elektronické obvody pro všeobecné použití a konvenční aplikace pro ztrátový výkon |
DUFEW se specializuje na návrh a výrobu průmyslových výkonových rezistorů a výkonových elektronických součástek a poskytuje spolehlivé produkty pro globální OEM výrobce, distributory a průmyslové uživatele.
Naše produktové portfolio zahrnuje trubicové rezistory, vlnité rezistory, rezistory s hliníkovým pouzdrem, banky brzdných odporů, tlumivky, brzdové jednotky, transformátory, filtry a systémy zátěžového testování.
Každý produkt je vyráběn podle standardizovaných výrobních procesů a před odesláním prochází komplexním elektrickým a mechanickým testováním, aby byl zajištěn stabilní výkon a konzistentní kvalita.
Poskytujeme přizpůsobené hodnoty odporu, jmenovité výkony, rozměry, typy svorek, struktury vinutí a montážní řešení na základě výkresů zákazníka nebo požadavků aplikace.
Díky moderním výrobním zařízením a zkušenému inženýrskému týmu poskytuje DUFEW stabilní výrobní kapacitu, rychlé dodací lhůty a profesionální technickou podporu během celého vašeho projektu.
Odpověď: Trubkový rezistor je typ drátového rezistoru, který jako své izolační jádro používá keramickou trubici. Ve srovnání s plochými nebo deskovými konstrukcemi nabízí trubková struktura lepší odvod tepla, vyšší hustotu výkonu, zlepšenou mechanickou pevnost a větší flexibilitu pro nastavitelné nebo vícekoncové konfigurace.
A: Ano. DUFEW poskytuje kompletní služby přizpůsobení OEM a ODM, včetně hodnot odporu, výkonu, rozměrů, materiálů odporových drátů, typů svorek, montážních držáků, nastavitelných struktur a konfigurací více svorek na základě vašich výkresů nebo požadavků aplikace.
Odpověď: Standardní verze má otevřenou konstrukci IP00 a je určena pro instalaci uvnitř elektrických skříní nebo zařízení. Pro prostředí s vysokou vlhkostí nebo drsným provozním prostředím doporučujeme zvolit verzi se smaltovaným sklem nebo speciálně chráněnou verzi nebo použít vhodné pouzdro a opatření proti vlhkosti.
Odpověď: Náhrada by měla odpovídat původní hodnotě odporu, jmenovitému výkonu, provoznímu napětí a instalačním rozměrům. Pokud původní model není k dispozici, DUFEW může doporučit ekvivalentní nebo upgradované řešení založené na vaší aplikaci, aby byl zajištěn bezpečný a spolehlivý provoz.
Odpověď: Pevné modely jsou ideální pro zařízení s požadavky na stabilní odpor, zatímco nastavitelné verze jsou vhodnější pro uvádění do provozu, testování, simulaci zatížení a aplikace, které vyžadují úpravu odporu během provozu.
Odpověď: Je široce používán v motorových pohonech, invertorových brzdových systémech, svařovacích zařízeních, zátěžových bankách, zařízeních pro testování výkonu, průmyslové automatizaci, elektrických ovládacích panelech, systémech vybíjení baterií, zařízeních pro obnovitelné zdroje energie, železničních systémech a dalších průmyslových aplikacích pro velké zatížení.
DUFEW vyrábí vysoce kvalitní trubkové rezistory pro průmyslové řízení výkonu, brzdové systémy, zátěžové testování a aplikace rozptylu energie. Ať už požadujete standardní produkt nebo plně přizpůsobené řešení, náš technický tým je připraven poskytnout profesionální technickou podporu a rychlé nabídky.
- Výroba OEM a ODM
- Vlastní hodnoty odporu
- Výkon od 50W do 10kW
- Nastavitelné a vícesvorkové konstrukce
- Vlastní rozměry a montážní řešení
- Podpora inženýrského výběru
- Stabilní hromadná výroba
- Celosvětová dodávka
Kontaktujte DUFEW ještě dnes a prodiskutujte své požadavky na aplikaci a získejte přizpůsobenou cenovou nabídku.
