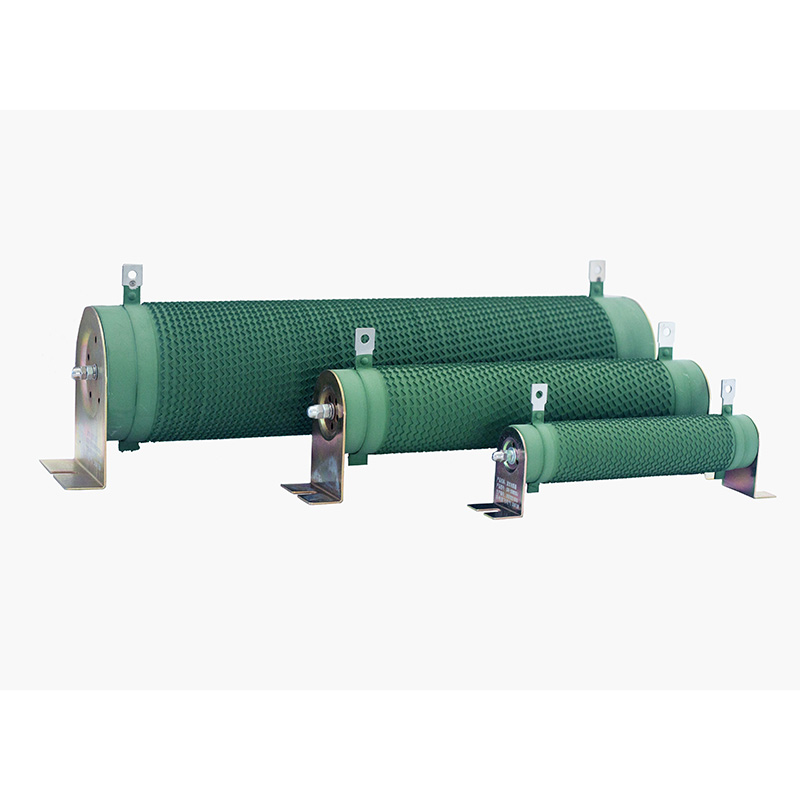

Vlnité rezistory řady DUFEW CRR jsou navrženy pro náročné průmyslové aplikace, včetně brzdových systémů VFD, zátěžového testování výkonové elektroniky, dynamického brzdění a ochrany obvodů. Díky vysoké kapacitě výkonu, vynikajícímu odvodu tepla a dlouhé životnosti poskytují stabilní a spolehlivý výkon v náročných provozních prostředích.
Odporový prvek je vyroben z vysoce kvalitní pásky z nikl-chromové (Ni-Cr) nebo konstantanové slitiny, přesně navinutý do vlnitého profilu automatizovaným zařízením a nasazený na hraně na vysokofrekvenční duté keramické jádro. Je bezpečně upevněn pomocí svorek z nerezové oceli pro zlepšení odolnosti proti vibracím a mechanické stability, zatímco odolné koncovky z nerezové oceli poskytují vynikající odolnost proti korozi a spolehlivé elektrické připojení.
Pro zvýšenou odolnost je povrch rezistoru potažen ekologickým izolačním povlakem zpomalujícím hoření UL94V-2, který je bez kouře, netoxický, odolný proti oxidaci a vysoce odolný proti vlhkosti a stárnutí. Výrobky jsou vyráběny v souladu s normami GB-5792 a podporují horizontální i vertikální instalaci, což umožňuje flexibilní integraci do elektrických rozvaděčů nebo samostatných sestav odporů.
| Kód modelu | Význam | Popis |
| CRR | Série | Vlnitý rezistor |
| 2500W | Jmenovitý výkon | 2500W |
| 54,4 R | Hodnocená odolnost | 54,4Ω |
| J | Tolerance odporu | J = ±5 % (Volitelné: K = ±10 %, H = ±3 %) |
| Parametr | Specifikace |
| Výkonový rozsah | 50W–10KW |
| Provozní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω–1KΩ |
| Tolerance odporu | ±3 % / ±5 % / ±10 % |
| Hodnocení ochrany | IP00 |
| Teplotní koeficient (TCR) | ≤300 ppm/°C |
| Hodnocení zpomalující hoření | UL 94V-2 |
| Standard shody | GB/T 5792 |
1: Izolační jádro: Využívá vysokofrekvenční dutou keramickou trubici nabízející vynikající odolnost vůči vysokým teplotám, strukturální tuhost a odolnost proti nárazům, což zajišťuje stabilitu odporového prvku za provozních podmínek při vysokých teplotách.
2: Odporový prvek: Využívá vysoce kvalitní pásek ze slitiny niklu a chromu, vyznačující se nízkým teplotním koeficientem a vysokou přetížitelností. Vlnitý design s vinutými okraji maximalizuje povrchovou plochu pro odvod tepla a zároveň minimalizuje indukčnost.
3: Montáž a svorky: Svorky z nerezové oceli zajišťují odporovou pásku, aby se zabránilo posunutí nebo uvolnění; koncovky jsou vyrobeny z nerezové oceli se zesílenou konstrukcí a povrchovou úpravou, zajišťující odolnost proti korozi, ochranu proti korozi a snadné připojení.
4: Povrchový nátěr: Obsahuje ekologický zelený izolační nátěr se silnou přilnavostí a hodnocením nehořlavosti UL94V-2. Je odolný proti korozi, bez kouře, netoxický a bez zápachu, účinně chrání odporovou pásku před oxidací a prodlužuje životnost.
5: Celková struktura: Výkon se pohybuje od 50W do 10KW, s hodnotami odporu od 0,01Ω do 1KΩ a provozním napětím do 1200V; struktura vlnité pásky s vinutými okraji kombinuje nízkou indukčnost s vysokou přesností.
●Vlnitá struktura s vinutým okrajem nabízí velkou plochu pro odvod tepla a vynikající tepelnou stabilitu
●Vysokofrekvenční duté keramické jádro; odolný vůči vysokým teplotám, robustní a odolný proti nárazům
● Vysoce kvalitní slitinový odporový drát; nízký teplotní koeficient (≤300 ppm/°C) a vysoká přesnost
●Silná schopnost krátkodobého přetížení; vydrží 10x jmenovitý výkon po dobu 5 sekund bez viditelného poškození
●Nerezové koncovky; korozivzdorné, nerezové a spolehlivé spoje
●Ekologický nátěr; nehořlavý a odolný proti korozi; nekuřácké, netoxické a bez zápachu
●Přísné ověřování výkonu; plně v souladu s normami pro odolnost proti napětí, vlhkému teplu a tepelnému šoku
●V souladu s normami GB-5792; spolehlivá kvalita
Brzdné odpory pro frekvenční měniče (VFD); Ochranné odpory pro servopohony; odporové zátěže pro testování výkonové elektroniky; vzorkovací rezistory pro napájecí obvody; Odpory omezující proud pro motorové pohony; spouštěcí odpory; ochranné odpory obvodu. Široce se používá v zařízeních napříč průmyslovými odvětvími, jako jsou výtahy, přístavní stroje, válcovny, jeřáby, navijáky, vstřikovací lisy, stroje na tažení drátu, odstředivky, textilní stroje, tiskařská a barvicí zařízení, stohovače, stroje na výrobu papíru, jevištní zařízení a testovací systémy.
| Elektrické charakteristiky | Testovací podmínky | Výkon |
| Dielektrické výdržné napětí | 2500VAC / 50Hz / 60s | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | Izolační odpor ≥100MΩ |
| Krátkodobé přetížení | 10× jmenovitý výkon po dobu 5s | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | Cyklický test zapnutí (10 s pod napětím, 90 s vypnuto) | > 9 000 hodin |
| Vlhké teplo v ustáleném stavu | 40°C ±2°C, 90%-95% RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Rychlá změna teploty | -55 °C, 55 °C, 155 °C, 15 minut při každé teplotě, 5 cyklů | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnost | 350 °C / 2h | Bez zjevného zabarvení nebo poškození |
| Teplotní koeficient (TCR) | Odpor při jmenovitém zatížení ve srovnání se statickým odporem | ≤300 ppm/°C |
| Odolnost vůči plameni | 10× jmenovitý výkon po dobu 5 min | Rozžhavený bez otevřeného ohně |
| Mechanické vlastnosti | Testovací podmínky | Výkon |
| Koncová síla | 45N/30s | Žádná uvolněnost ani viditelné poškození |
| Odolnost proti vibracím | 5–200 Hz, 1 g, 98 m/s² | Žádné viditelné poškození vnější konstrukce |
| Odolnost vůči teplu při pájení | Vývody olova ponořené do pájky 350±5℃ po dobu 3s | AR ≤ ± (1 % R + 0,05 Q); žádné viditelné vnější poškození, značení zůstává jasné |
| Pájitelnost | Svorky ponořené do 235±5℃ pájky po dobu 5s | Pokrytí pájením na povrchu terminálu ≥95 % |
| Srovnávací kritéria | Vlnitý rezistor | Konvenční uhlíkový film / rezistor s kovovým filmem |
| Manipulace s energií | Navrženo pro aplikace s vysokým výkonem, 50W–10kW; vydrží 10× jmenovitý výkon pro krátkodobá přetížení | Typicky 0,1–20 W; snadno se poškodí při přetížení |
| Teplotní odolnost a životnost | Odolává teplotám až 350°C; cyklická životnost přesahuje 9 000 hodin | Nižší tepelná odolnost; odporový film má tendenci stárnout a odlupovat se při delších vysokých teplotách |
| Aktuální kapacita | Vhodné pro aplikace s vysokým proudem, brzdění motoru, regenerativní vybíjení a odlehčení zátěže | Primárně určený pro slaboproudé signálové obvody DPS |
| Charakteristika indukčnosti | Standardní modely mají vyšší indukčnost; K dispozici jsou neinduktivní vlnité verze | Bezcívkové provedení s velmi nízkou indukčností, vhodné pro vysokofrekvenční nízkopříkonové obvody |
| Odolnost vůči životnímu prostředí | Keramické jádro s nerezovými koncovkami poskytuje vynikající odolnost proti vibracím a nárazům | Tenkovrstvá struktura má slabší přilnavost a je náchylnější k poškození způsobenému vibracemi |
| Efektivita nákladů | Vysoce nákladově efektivní pro aplikace s vysokým výkonem; vyšší náklady za nízké výkony | Nízké náklady pro aplikace s nízkou spotřebou; drahé a méně praktické pro požadavky na vysoký výkon |
Q1: Jak mohu vybrat rezistor s odpovídajícím jmenovitým výkonem?
A: Vyberte rezistor se jmenovitým výkonem 1,5 až 2 násobkem skutečné spotřeby energie v obvodu. Zvažte také snížení výkonu v důsledku okolní teploty; vyšší výkon je vyžadován pro prostředí s vysokou teplotou.
Q2: Je normální, že povrchová teplota rezistoru je velmi vysoká?
A: Vlnité rezistory DUFEW během provozu přeměňují elektrickou energii na teplo, takže vysoká povrchová teplota je normální. Ujistěte se, že místo instalace je dobře větrané a bez hořlavých materiálů. Pokud je teplota abnormálně vysoká, zkontrolujte přetížení nebo poddimenzovaný výběr jmenovitého výkonu.
Q3: Jaký je doporučený způsob instalace rezistorů?
A: Produkt podporuje horizontální nebo vertikální instalaci; Pro usnadnění chlazení přirozeným prouděním je preferována horizontální montáž. Zajistěte dostatečnou vůli kolem těla rezistoru (obecně alespoň průměr rezistoru) a vyhněte se jeho montáži zarovnané se stěnami skříně nebo jinými součástmi generujícími teplo. Pokud je instalováno více rezistorů vedle sebe, měla by být vzdálenost mezi nimi alespoň 50 mm.
Q4: Jaké jsou stupně tolerance odporu pro řadu CRR a jak si mohu vybrat?
Odpověď: Řada DUFEW CRR nabízí tři stupně tolerance: Třída K (±10 %), Třída J (±5 %) a Třída H (±3 %). Třída J (±5 %) je obecně dostatečná pro průmyslové brzdění a zatížení; pro přesné měření nebo vzorkovací obvody se pro vyšší přesnost doporučuje třída H (±3 %).
