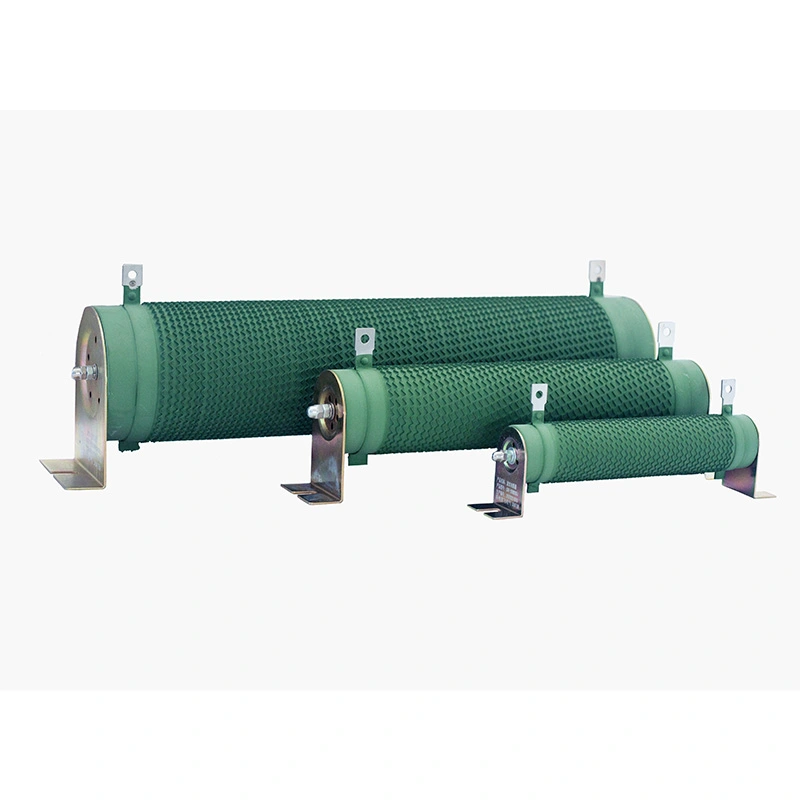

Neindukční vlnitý rezistor řady DUFEW CRR je vysoce výkonný pasivní rezistor pro rozptyl energie speciálně optimalizovaný pro středně a vysokofrekvenční pulzní obvody. Díky jedinečné vertikální vlnité ploché neindukční struktuře vinutí nabízí produkt jmenovitý výkon od 50W do 10kW, hodnoty odporu od 0,01Ω do 1kΩ, tři možnosti tolerance odporu a maximální provozní napětí 1200V.
Je navržen s vynikající schopností pulzního přetížení a stabilním tepelným výkonem a je široce používán pro rozptyl energie, snímání proudu, brzdění, potlačení přepětí a zátěžové testování v systémech obnovitelné energie, průmyslové automatizaci a laboratorních testovacích zařízeních po celém světě.
| Kód modelu | Význam | Popis |
| CRR | Série | Neindukční vlnitý rezistor |
| 2500W | Jmenovitý výkon | 2500W |
| 54,4 R | Hodnocená odolnost | 54,4Ω |
| J | Tolerance odporu | J = ±5 % (Volitelné: K = ±10 %, H = ±3 %) |
| Parametr | Specifikace |
| Výkonový rozsah | 50W-10kW |
| Provozní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω–1kΩ |
| Tolerance odporu | ±3 % / ±5 % / ±10 % |
| Hodnocení ochrany | IP00 |
| Teplotní koeficient (TCR) | ≤300 ppm/°C |
| Hodnocení zpomalující hoření | UL 94V-2 |
| Standard shody | GB/T 5792 |
Duté jádro je vyrobeno z jednodílné izolační keramiky s vysokým obsahem oxidu hlinitého a má vnitřní konvekční vzduchový kanál pro efektivní odvod tepla. Poskytuje vynikající odolnost proti vibracím a udržuje stabilní izolační výkon při teplotách až 350 °C. Keramická struktura odolává opakovanému cyklování při vysokých a nízkých teplotách bez praskání.
Pás z ploché slitiny je přesně vyražen do souvislého vlnitého profilu, který poskytuje výjimečně nízký teplotní koeficient odporu (TCR). K dispozici jsou dva slitinové materiály vhodné pro různé aplikace: nikl-chrom (Ni-Cr) pro nepřetržité vysoce výkonné brzdění a rozptyl energie a Constantan pro přesné obvody snímání nízkého proudu.
Koncové svorky, svorkovnice a montážní držáky jsou vyrobeny ze zesílené nerezové oceli s pasivovanou antikorozní úpravou. Sestava prošla 45N zkouškou vytažením svorky bez uvolnění, nabízí vynikající odolnost vůči teplu při pájení a minimalizuje zahřívání kontaktů způsobené oxidací.
Pomocí dvouvodičové techniky reverzního neindukčního vinutí lze ekvivalentní sériovou indukčnost (ESL) typicky řídit pod 10 nH, díky čemuž je odpor vhodný pro vysokofrekvenční spínací obvody pracující při frekvencích až 100 kHz.
●Extrémně nízká indukčnost – Vlnitá struktura v kombinaci s reverzním neinduktivním vinutím účinně eliminuje vlastní indukčnost, potlačuje vysokofrekvenční oscilace a napěťové špičky a chrání výkonová polovodičová zařízení.

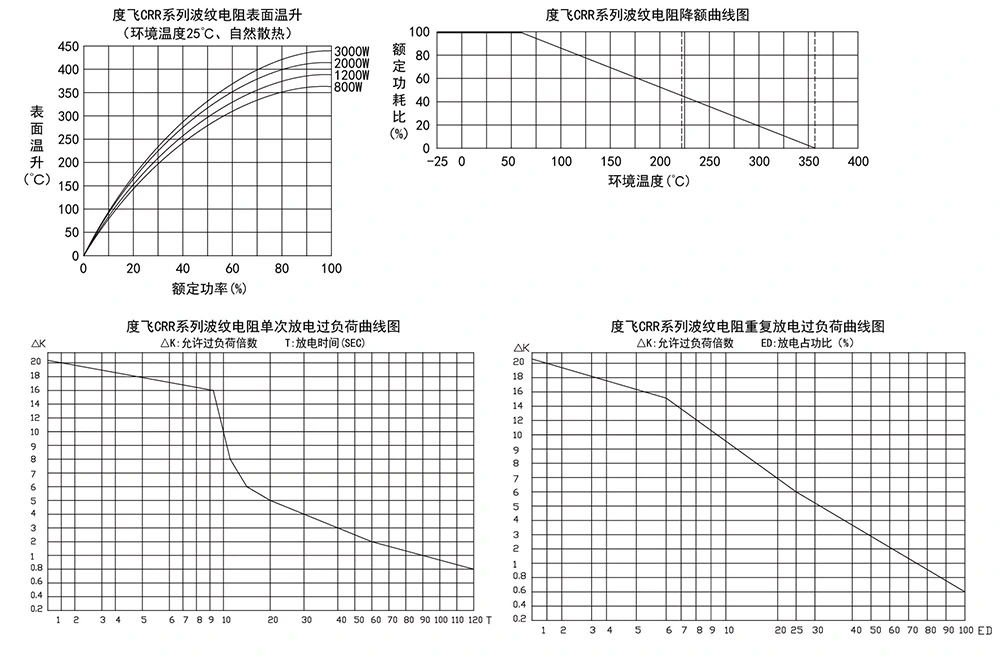

●Vynikající odvod tepla – Vertikální vlnitý design zvětšuje plochu chladicího povrchu, zatímco keramické jádro poskytuje účinné vedení tepla, což umožňuje vyšší hustotu výkonu a nižší nárůst teploty.
●Vynikající schopnost přetížení – Odolává 10× jmenovitému výkonu po dobu 5 sekund bez viditelného poškození, takže je ideální pro brzdění a tlumení nárazů.
●Dlouhá životnost – Životnost cyklického zatížení přesahuje 9 000 hodin (10s vybíjení / 90s interval), s povlakem odolným proti stárnutí a keramickým jádrem bez deformace.
●Šetrné k životnímu prostředí – Anorganický ekologický nátěr neprodukuje žádný kouř, žádné toxické plyny a splňuje bezpečnostní požadavky RoHS a UL.
●Flexibilní přizpůsobení – Hodnotu odporu, jmenovitý výkon, rozměry, orientaci svorek a montážní držáky lze přizpůsobit podle výkresů nebo specifikací.
Měniče akumulace energie, fotovoltaické střídače, systémy řízení sklonu větrných turbín, zkušební zátěže akumulátorové sady, stejnosměrné rychlonabíjecí přednabíjecí a vybíjecí odpory.
Středofrekvenční a vysokofrekvenční pohony s proměnnou frekvencí, servopohony regenerativní brzdění, přístavní jeřáby, výtahy, válcovny, drátěné tažné stroje a textilní zařízení, systémy pro rozptyl energie.
Vysokofrekvenční výkonové zátěžové banky, testovací stolice pulzního signálu, systémy stárnutí napájecích zdrojů, přesné snímání proudu, odlehčovací a tlumicí odpory.
CNC stroje na řezání drátem EDM, zařízení pro obloukové svařování, systémy pro zvedání jevišť a osvětlení, odstředivky, papírenské stroje a stohovače-rekultivátory.
Omezení vysokofrekvenčního proudu, startovací odpory motoru, vysokonapěťová skříň absorpce rázové energie.
DUFEW se specializuje na výzkum a vývoj a výrobu výkonových elektronických součástek, dodává spolehlivé produkty a integrovaná řešení pro průmyslové uživatele, distributory a OEM zákazníky.
Nabízíme kompletní řadu produktů výkonové elektroniky, včetně rezistorů, brzdových jednotek, tlumivek, transformátorů, filtrů a systémů zátěžových bank, které poskytují komplexní dodávky pro různé potřeby aplikací.
Přísné výrobní procesy, moderní výrobní linky a přísná kontrola kvality zajišťují konzistentní výkon produktu, dlouhou životnost a spolehlivý provoz.
K dispozici jsou přizpůsobené hodnoty odporu, jmenovité výkony, rozměry, konfigurace svorek a možnosti montáže, které splňují vaše specifické technické požadavky.
Efektivní řízení výroby a citlivá technická podpora pomáhají zkrátit dodací lhůty a poskytují spolehlivou pomoc od výběru produktu až po poprodejní servis.
| Charakteristický | Testovací podmínky | Výkon |
| Dielektrické výdržné napětí | 2500VAC / 50Hz / 60s | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10× jmenovitý výkon po dobu 5s | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | Cyklický provoz (10s zapnuto / 90s vypnuto) | 9 000 hodin |
| Vlhké teplo v ustáleném stavu | 40 °C ±2 °C, 90–95 % relativní vlhkosti, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Rychlá změna teploty | -55 °C / 55 °C / 155 °C, vždy 15 minut, 5 cyklů | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnost | 350 °C / 2h | Bez zjevného zabarvení nebo poškození |
| Teplotní koeficient | Odolnost proti jmenovité zátěži vs. statická odolnost | <300 ppm/°C |
| Odolnost vůči plameni | 10× jmenovitý výkon po dobu 5 min | Rozžhavený bez otevřeného ohně |
| Charakteristický | Testovací podmínky | Výkon |
| Koncová síla | 45N/30s | Žádná uvolněnost ani viditelné poškození |
| Odolnost proti vibracím | 5–200 Hz, 1 g, 98 m/s² | Bez viditelného poškození konstrukce |
| Odolnost vůči teplu při pájení | Svorky ponořené do pájky 350±5°C po dobu 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Pájitelnost | Svorky ponořené do pájky 235±5°C po dobu 5s | Krytí pájky ≥95 % |
| Porovnávací položka | Neindukční vlnitý rezistor | Konvenční rezistory (uhlíková fólie / kovová fólie / standardní drátové vinutí) |
| Účel designu | Optimalizováno pro vysokofrekvenční pulzy, VFD brzdění a rekuperační rozptyl energie | Navrženo pro obecné aplikace s nízkým signálem a konstantním výkonem |
| Potlačení parazitní indukčnosti | Reverzně prokládané vlnité vinutí snižuje indukčnost na méně než jednu desetinu konvenčních drátových typů | Žádné aktivní potlačení indukčnosti; standardní drátové konstrukce mají vysokou parazitní indukčnost |
| Pulzní odezva | Rychlá pulzní odezva s minimálním poklesem napětí | Znatelné ukládání indukční energie a pokles napětí |
| Potlačení harmonických a špiček | Výrazně snižuje harmonické rušení a napěťové špičky | Vysoká indukčnost může zesílit pulzní špičky a zkreslení signálu |
| Tepelné cyklování a stárnutí | Rovnoměrné rozložení tepelného napětí; drift odporu ≤ 1 % při dlouhodobém cyklování | Odlupování filmu a nadměrný odpor drift při častých tepelných cyklech |
Q1: Ovlivňuje neindukční provedení jmenovitý výkon nebo přesnost odporu?
Odpověď: Ne. Metoda neindukčního vinutí mění pouze rozložení magnetického pole v dráze proudu. Neovlivňuje negativně měrný odpor, schopnost rozptylu tepla nebo energetickou kapacitu pásku slitiny. Tolerance odporu a teplotní koeficient zůstávají stejné jako u standardní verze.
Q2: Jak zjistím, zda je vyžadována neinduktivní verze?
Odpověď: Pokud váš obvod používá vysokofrekvenční řízení PWM, rychlé přepínání IGBT nebo zaznamenává přepěťové vyzvánění a zkreslení průběhu, doporučujeme neindukční verzi. Pro běžné aplikace brzdění 50/60Hz obvykle stačí standardní vlnitý rezistor.
Q3: Lze přizpůsobit speciální hodnoty odporu nebo rozměry?
A: Ano. DUFEW poskytuje úplné přizpůsobení, včetně hodnot odporu nad 0,01Ω–1kΩ, jmenovitého výkonu, délky a průměru keramické trubice, poloh svorek a konfigurací montážních držáků. Vzorky lze rychle vyrobit na základě výkresů nebo specifikací.
Q4: Co je třeba udělat, pokud drift odporu po dlouhodobém používání překročí toleranční rozsah?
Odpověď: Dlouhá vysokoteplotní oxidace, vysoká vlhkost a časté přetěžování mohou poškodit pásku slitiny. Pokud izolační odpor klesne pod 100MΩ, doporučuje se výměna. Zlepšení ventilace skříně a výběr rezistoru s dostatečnou výkonovou rezervou může výrazně prodloužit životnost.
Ať už potřebujete standardní model nebo plně přizpůsobené řešení, tým inženýrů DUFEW je připraven pomoci. Pošlete nám své výkresy nebo technické specifikace, abychom získali profesionální doporučení a rychlou cenovou nabídku.
