Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

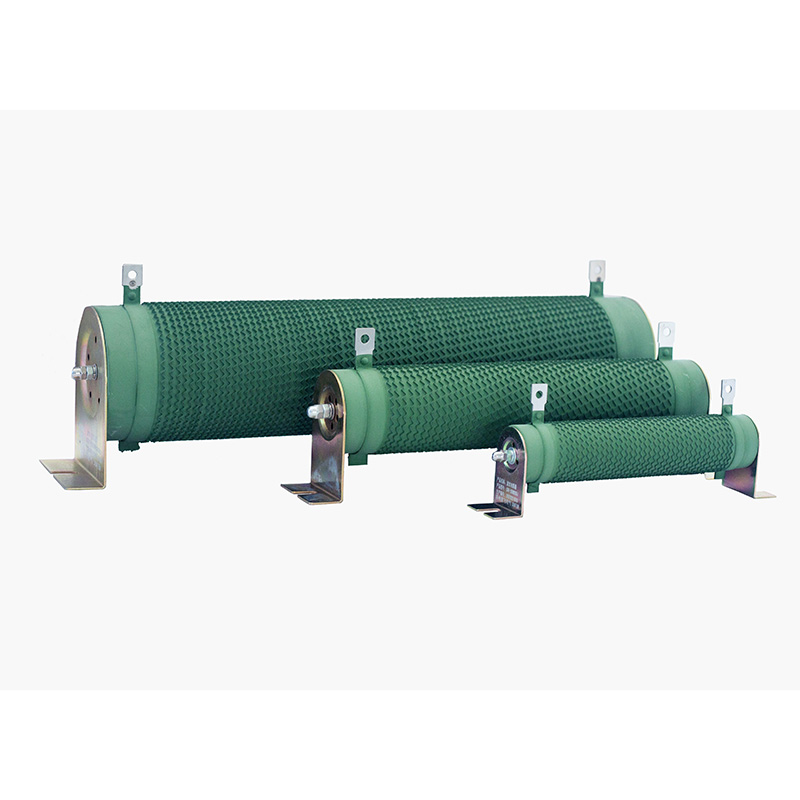

Invertorový vlnitý rezistor řady DUFEW CRR je vysoce výkonný brzdný komponent navržený pro systémy rozptylu energie měniče. Během rychlého zpomalování motoru se regenerativní energie vrací do stejnosměrné sběrnice invertoru, což způsobuje nárůst napětí. Bez správné správy energie může nadměrné napětí spustit přepěťovou ochranu nebo poškodit výkonové polovodičové součástky.
Řada CRR používá vysoce kvalitní pásku z nikl-chromové (Ni-Cr) nebo konstantanové slitiny, přesně vytvarovanou do vlnité struktury a svisle navinutou kolem dutého keramického jádra s vysokým obsahem oxidu hlinitého. Tato konstrukce zvyšuje oblast rozptylu tepla, zlepšuje tepelnou účinnost a snižuje parazitní indukčnost, aby se minimalizovaly napěťové špičky během vysokofrekvenčního spínání.
Produkt je navržen pro podmínky častého brzdění a poskytuje silnou schopnost krátkodobého přetížení, stabilní tepelný výkon a spolehlivý provoz v průmyslovém prostředí. Běžně se používá ve výtazích, jeřábech, válcovnách, vstřikovacích lisech, odstředivkách, dopravnících a dalších pohonných systémech s proměnnou frekvencí.
Během zpomalování motoru se regenerativní energie přenáší ze stejnosměrné sběrnice měniče do brzdové jednotky a přes odporový prvek se přeměňuje na teplo. Tento proces pomáhá předcházet přepětí stejnosměrné sběrnice, chránit součásti měniče a udržovat stabilní brzdný výkon za opakovaných provozních podmínek.
| Kód modelu | Význam | Popis |
|---|---|---|
| CRR | Produktová řada | Invertorový vlnitý rezistor |
| 2500W | Jmenovitý výkon | 2500 wattů |
| 54,4 R | Hodnocená odolnost | 54,4 Ω |
| J | Tolerance odporu | J = ±5 % (Volitelné: K = ±10 %, H = ±3 %) |
| Parametr | Specifikace |
|---|---|
| Výkonový rozsah | 50W - 10kW |
| Provozní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerance odporu | ±3 %, ±5 %, ±10 % |
| Hodnocení ochrany | IP00 |
| Teplotní koeficient (TCR) | ≤300 ppm/°C |
| Hodnocení zpomalující hoření | UL 94V-2 |
| Standard shody | GB/T 5792 |
Rezistor je postaven na jednodílném keramickém jádru s vysokým obsahem oxidu hlinitého s dutým vzduchovým kanálem, který podporuje nepřetržité proudění vzduchu pro účinné chlazení. Keramická struktura odolává opakovaným vysokoteplotním brzdným cyklům bez praskání, zachovává si vynikající izolační výkon a účinně absorbuje tepelný šok při rychlém rozptylu energie.
Topné těleso je vyrobeno z vysoce odolné pásky z nikl-chromové slitiny, přesně vyražené do souvislého vlnitého profilu. Ve srovnání s konvenčním vinutím kruhového drátu poskytuje vlnitá páska větší plochu pro odvod tepla, vyšší proudovou kapacitu a stabilnější odpor při opakovaném brzdění start-stop. Teplotní koeficient zůstává pod300 ppm/°C.
Svorky, zajišťovací svorky a montážní držáky jsou vyrobeny ze zesílené nerezové oceli s antikorozní pasivační úpravou. Sestava udržuje bezpečné mechanické upevnění při nepřetržitých vibracích, odolává opakovanému pájecímu teplu a minimalizuje kontaktní odpor způsobený oxidací, což zajišťuje spolehlivý provoz v náročných aplikacích měničů.
Anorganický izolační nátěr šetrný k životnímu prostředí poskytuje vynikající odolnost vůči vysokým teplotám, korozi, vlhkosti a prachu. Během podmínek krátkodobého přetížení může rezistor svítit červeně, aniž by produkoval otevřený plamen, což pomáhá zlepšit provozní bezpečnost a zároveň prodlužuje životnost pásky ze slitiny v průmyslovém prostředí.
Rezistor, který je speciálně navržen pro aplikace VFD brzdění, rychle rozptyluje regenerační energii generovanou během zpomalování motoru, čímž účinně zabraňuje nárůstu napětí stejnosměrné sběrnice a eliminuje alarmy přepětí měniče (OV).
Vertikálně vinutá páska z vlnité slitiny poskytuje výrazně větší chladicí plochu než běžné drátové rezistory. V kombinaci s dutým keramickým jádrem poskytuje účinný přenos tepla, nižší provozní teploty a stabilní výkon během častých brzdných cyklů start-stop.
Navrženo tak, aby vydrželo10násobek jmenovitého výkonu po dobu až 5 sekund, rezistor snadno zvládá vysokoenergetické pulzy generované během nouzového zastavení, spouštění těžkého zatížení a rychlého zpomalení motoru bez viditelného poškození.
Rezistor je vyroben z keramiky s vysokým obsahem oxidu hlinitého, odolného nerezového materiálu a povlaku zpomalujícího hoření UL94V-2 a nabízí vynikající odolnost vůči vibracím, korozi, prachu, vlhkosti a opakovaným tepelným cyklům, což zajišťuje dlouhodobou spolehlivost v náročných průmyslových aplikacích.
Vyztužená montážní sestava z nerezové oceli udržuje bezpečné elektrické spojení i při nepřetržitých vibracích, díky čemuž je rezistor ideální pro jeřáby, válcovny, výtahy a další těžká zařízení poháněná invertorem.
K dispozici s tolerancemi odporu±3 %, ±5 % a ±10 %, řada CRR pokrývá jmenovité výkony od50W až 10kWa podporuje vlastní hodnoty odporu, rozměry, styly svorek a montážní konfigurace pro splnění specifických požadavků měniče.
Anorganický izolační povlak je nehořlavý, bez kouře a vyhovujeUL94V-2požadavky. Během podmínek přetížení rezistor svítí červeně, aniž by produkoval otevřený plamen, což pomáhá zlepšit provozní bezpečnost.
Ideální pro jeřáby, výtahy, kladkostroje, navijáky a zvedací plošiny, které vyžadují časté zrychlování a brzdění při zachování stabilního výkonu měniče.
Vhodné pro válcovny, vstřikovací stroje, CNC zařízení, drátěné tažné stroje, textilní stroje a další zpracovatelská zařízení s opakovanými brzdnými cykly.
Široce se používá v dopravníkových systémech, automatizovaných výrobních linkách, logistických zařízeních a automatizaci skladů k absorbování regenerativní brzdné energie a zlepšení stability systému.
Doporučeno pro systémy pro testování motorů, zařízení pro simulaci zatížení, laboratorní zkušební stolice, odstředivky a další specializované průmyslové aplikace vyžadující spolehlivý rozptyl brzdné energie.
DUFEW se specializuje na vývoj a výrobu vysoce kvalitních výkonových elektronických součástek, poskytuje spolehlivé produkty a integrovaná řešení pro průmyslové uživatele, distributory a OEM zákazníky.
Moderní výrobní zařízení, standardizované výrobní procesy a přísná kontrola kvality zajišťují stabilní elektrický výkon, konzistentní kvalitu produktů a spolehlivý dlouhodobý provoz.
Kromě invertorových brzdných odporů nabízí DUFEW komplexní řadu produktů výkonové elektroniky, včetně tlumivek, brzdových jednotek, filtrů, transformátorů, zátěžových bank a různých průmyslových rezistorů.
Na základě zákaznických výkresů nebo technických specifikací jsou k dispozici přizpůsobené hodnoty odporu, jmenovité výkony, rozměry, konfigurace svorek a možnosti montáže.
Díky efektivnímu řízení výroby a zkušené technické podpoře poskytuje DUFEW globálním zákazníkům stabilní dodací lhůty, rychlou technickou pomoc a profesionální služby při výběru produktů.
| Charakteristický | Testovací podmínky | Výkon |
|---|---|---|
| Dielektrické výdržné napětí | 2500VAC / 50Hz / 60s | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10× jmenovitý výkon po dobu 5 sekund | Žádné viditelné poškození |
| Životnost zatížení | Cyklický provoz (10s zapnuto / 90s vypnuto) | ＞9 000 hodin |
| Odolnost proti vlhkému teplu | 40°C ±2°C, 90--95% RH, 100 hodin | ΔR ≤ ±(1%R + 0,05Ω) |
| Rychlé cyklování teploty | -55 °C / 55 °C / 155 °C, každé 15 minut, 5 cyklů | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnost | 350 °C po dobu 2 hodin | Žádné viditelné zabarvení nebo poškození |
| Teplotní koeficient | Jmenovité zatížení vs. počáteční odpor | ＜300 ppm/°C |
| Odolnost vůči plameni | 10× jmenovitý výkon po dobu 5 minut | Svítí červeně bez otevřeného plamene |
| Charakteristický | Testovací podmínky | Výkon |
|---|---|---|
| Koncová síla | 45N / 30 sekund | Žádné uvolnění nebo viditelné poškození |
| Odolnost proti vibracím | 5--200 Hz, 1 g, 98 m/s² | Žádné viditelné strukturální poškození |
| Odolnost vůči teplu při pájení | Svorky ponořené do 350±5°C pájky na 3 sekundy | ΔR ≤ ±(1%R + 0,05Ω) |
| Pájitelnost | Svorky ponořené do 235±5°C pájky na 5 sekund | Pokrytí pájky ≥95 % |
Poznámka: Všechny údaje o výkonu jsou získány za standardních laboratorních testovacích podmínek v souladu sGB/T 5792zajistit konzistentní kvalitu a spolehlivý výkon produktu.
| Porovnávací položka | DUFEW Invertorový vlnitý rezistor | Výkonový odpor pro všeobecné použití |
|---|---|---|
| Primární aplikace | Navrženo speciálně pro dynamické brzdění VFD a rekuperační rozptyl energie | Navrženo pro kontinuální ztrátový výkon a univerzální elektrické obvody |
| Provozní povinnost | Krátkodobý vysokoenergetický pulzní provoz s přerušovanými pracovními cykly | Nepřetržitý nebo ustálený provoz |
| Metoda výběru | Odpor zvolený podle specifikací měniče; jmenovitý výkon vypočítaný na základě pracovního cyklu brzdění | Vybírá se podle požadavků na trvalý ztrátový výkon |
| Schopnost přetížení | Vydrží až10× jmenovitý výkon po dobu 5 sekund, ideální pro rekuperační brzdění | Omezená schopnost přetížení; není vhodný pro opakované vysokoenergetické pulzy |
| Odvod tepla | Struktura vlnité pásky poskytuje velkou chladicí plochu pro účinný přenos tepla | Konvenční vinutí nabízí omezenou účinnost chlazení |
| Provozní teplota | Povrchová teplota až300 °Cs350 °Ctepelně odolný povlak | Typicky níže200 °Cv závislosti na typu rezistoru |
| Potlačení špiček napětí | Vlnité vinutí pomáhá snižovat špičky spínacího napětí a zlepšuje stabilitu měniče | Žádná optimalizace pro potlačení napěťových špiček |
| Mechanická spolehlivost | Svorky a držáky z nerezové oceli poskytují vynikající odolnost proti vibracím pro těžká průmyslová zařízení | Standardní konstrukce určená pro všeobecné elektrické aplikace |
| Typické aplikace | Výtahy, jeřáby, válcovny, servosystémy, vstřikovací stroje, dopravníky | Obecná elektronická zařízení, napájecí zdroje, osvětlovací obvody a průmyslové řídicí systémy |
A: Brzdný odpor měniče je speciálně navržen tak, aby absorboval regenerativní energii generovanou během zpomalování motoru. Na rozdíl od standardních výkonových rezistorů pracuje v podmínkách krátkodobého, vysokoenergetického pulsu a je optimalizován pro přerušované brzdění spíše než pro kontinuální ztrátu energie.
Odpověď: Hodnota odporu by měla odpovídat specifikaci doporučené výrobcem měniče, zatímco jmenovitý výkon by měl být zvolen podle frekvence brzdění, doby brzdění, pracovního cyklu a výkonu motoru. Pokud si nejste jisti, technický tým DUFEW může doporučit vhodný model na základě vaší aplikace.
A: Obecně platínedoporučuje se. Různé měniče mohou mít různá brzdná napětí a provozní sekvence. Sdílení rezistoru může mít za následek nestabilní provoz nebo nedostatečný brzdný výkon. Je-li vyžadován sdílený odpor, je třeba pečlivě vypočítat hodnotu odporu i jmenovitý výkon.
A: Ano. Poskytujeme výrobní služby OEM a ODM, včetně přizpůsobených hodnot odporu, jmenovitého výkonu, rozměrů, stylů svorek, montážních držáků a kompletních řešení na základě výkresů zákazníků nebo technických specifikací.
Odpověď: Je navržen pro standardní brzdné aplikace VFD, kde jsou primárními požadavky vysoká schopnost přetížení a účinný odvod tepla. ANeindukční vlnitý rezistorse doporučuje pro vysokofrekvenční obvody PWM, systémy pro ukládání energie a aplikace, kde je kritická extrémně nízká indukčnost.
A: Invertorové brzdové odpory jsou široce používány ve výtazích, jeřábech, kladkostrojích, válcovnách, vstřikovacích lisech, dopravnících, textilních strojích, automatizovaných výrobních linkách, systémech servopohonů a zařízeních pro obnovitelné zdroje energie.
DUFEW poskytuje vysokou kvalituInvertorové vlnité rezistorypro průmyslovou automatizaci, obnovitelné zdroje energie a aplikace motorových pohonů po celém světě. Ať už požadujete standardní produkt nebo plně přizpůsobené řešení, náš inženýrský tým je připraven podpořit váš projekt profesionálními doporučeními a rychlou výrobou.
