Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.
Dufew Electric Output Reactor je instalován mezi výstupními svorkami VFD a motorem, aby zlepšil kvalitu přenosu energie a chránil systémy motoru před vysokofrekvenčním spínacím namáháním.
Rychlá spínací charakteristika výstupního napětí PWM z VFD může generovat vysoké napětí dv/dt, odražené napěťové vlny, harmonické proudy a dodatečný nabíjecí proud kabelu. Tyto jevy se stávají závažnějšími, když jsou mezi měničem a motorem použity dlouhé kabely.
Přidáním správné impedance do výstupního obvodu pomáhá reaktor vyhladit průběhy napětí, snížit napěťové špičky na svorkách motoru, snížit izolační napětí a zlepšit spolehlivost průmyslových pohonných systémů.
Reaktory Dufew používají jádra z křemíkové oceli s nízkou ztrátou, vysokoteplotní izolační materiály a optimalizované struktury vinutí, aby zajistily stabilní výkon při nepřetržitém průmyslovém provozu.
Když je kabel mezi měničem a motorem příliš dlouhý, rozložená kapacita kabelu generuje dodatečný nabíjecí proud.
Bez řádné ochrany to může způsobit:
- VFD nadproudové alarmy
- Nestabilní chod motoru
- Zvýšené výstupní napětí měniče
- Snížená spolehlivost systému
Výstupní tlumivka VFD snižuje kapacitní nabíjecí proud a zlepšuje stabilitu systému, zejména u aplikací, kde je motor instalován daleko od invertorové skříně.
Reaktor snižuje dopad vysokofrekvenčních změn napětí PWM generovaných VFD a pomáhá chránit izolaci motoru během nepřetržitého provozu.
Snižuje napěťové namáhání vinutí motoru, snižuje stárnutí izolace a prodlužuje životnost motoru. To pomáhá zlepšit celkovou spolehlivost systému, zejména v náročných průmyslových aplikacích.
Pokud jsou motory instalovány daleko od skříní VFD, dlouhé kabely mohou zvýšit nabíjecí proud a způsobit odražené napěťové efekty.
Reaktor pomáhá snižovat tyto dopady zlepšením kvality průběhu proudu a omezením kolísání napětí. Podporuje delší kabelové přenosové vzdálenosti při zachování stabilního chodu motoru.
Optimalizovaný indukční design pomáhá potlačit vysokofrekvenční harmonické složky generované během provozu VFD.
Snižuje také elektromagnetický šum motoru, svodový proud a potenciální interferenci s blízkými automatizačními a řídicími zařízeními, čímž vytváří stabilnější provozní prostředí.

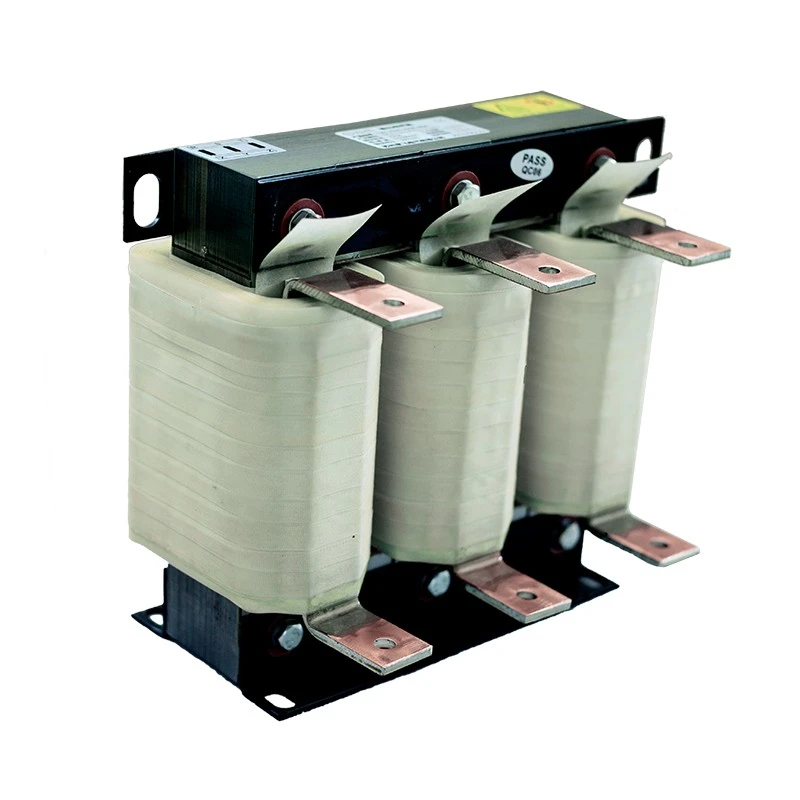

Reaktor je vyroben s jádrem z křemíkové oceli válcovaným za studena, izolačním systémem třídy F, procesem vakuové impregnace a možností vinutí z mědi nebo hliníku.
Tato robustní konstrukce zajišťuje stabilní indukčnost, snížené vibrace a spolehlivý tepelný výkon pro dlouhodobý průmyslový provoz.
Symetrická třífázová struktura jádra poskytuje vyvážený magnetický výkon napříč všemi vinutími.
Pomáhá snižovat magnetické ztráty při zachování stabilní indukční charakteristiky a zajišťuje konzistentní elektrický výkon během provozu VFD.
Reaktor je k dispozici v různých konfiguracích, včetně otevřených struktur IP00 a krytů s krytím IP20, aby vyhovoval různým požadavkům na instalaci.
Podporuje vertikální i horizontální způsoby instalace. K dispozici jsou přizpůsobené rozměry, aby odpovídaly prostoru skříně, podmínkám montáže a specifickým potřebám aplikace.
Řešení Dufewova reaktoru jsou široce používána v průmyslových aplikacích, kde je vyžadována ochrana motoru a stabilní provoz VFD.
Mezi typické aplikace patří:
- Systémy pohonu s proměnnou frekvencí pro zlepšení stability napájení a snížení elektrického namáhání motorů.
- Rozvaděče průmyslových motorů, čerpadla a ventilátory vyžadující spolehlivý nepřetržitý provoz.
- Jeřáby a zdvihací zařízení, důlní stroje a přístavní zařízení používané v náročných pracovních podmínkách.
- Válcovny, vstřikovací stroje a textilní strojní zařízení pro stabilní a efektivní výrobní procesy.
- Automatizované výrobní linky a zařízení pro obnovitelné zdroje energie, kde je důležitý spolehlivý výkon.
| Podmínka aplikace | Doporučení |
|---|---|
| Délka kabelu motoru přesahuje 50 metrů | Doporučeno |
| Vyžaduje se ochrana izolace motoru | Doporučeno |
| Hluk motoru potřebuje snížit | Doporučeno |
| Vysokofrekvenční rušení ovlivňuje senzory | Doporučeno |
| Časté zrychlování a zpomalování | Doporučeno |
Výběr reaktoru by měl být založen na parametrech VFD, podmínkách kabelů a požadavcích motoru, aby byl zajištěn správný výkon a spolehlivý provoz.
Výběr by měl vzít v úvahu klíčové faktory, jako jsou:
- Jmenovité napětí a výstupní proud
- Výkon motoru a provozní frekvence
Charakteristiky kabelů a podmínky instalace také ovlivňují výběr reaktoru, včetně:
- Délka a typ kabelu
- Instalační prostředí
- Distribuovaná kapacita
Izolace motoru a provozní podmínky by měly být vyhodnoceny tak, aby odpovídaly vhodnému řešení reaktoru, včetně:
- Třída izolace
- Provozní stav
- Požadavky na ochranu
Dufew poskytuje přizpůsobené návrhy reaktorů podle různých průmyslových aplikací a systémových požadavků.
CAL-4321-0250-EISA
| Kód | Popis |
|---|---|
| CAL | Řada AC reaktorů |
| 4 | Úroveň napětí |
| 3 | Třífázový |
| 2 | Typ výstupního reaktoru |
| 1 | Pokles napětí |
| 0250 | Jmenovitý proud |
| EI | Struktura jádra |
| S | Typ instalace |
| A | Hliníkové vinutí |
| Parametr | Specifikace |
|---|---|
| Typ produktu | Výstupní reaktor VFD |
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvence | 50Hz / 60Hz |
| Jmenovitý proud | 5A - 3800A |
| Pokles napětí | 0,5 % / 1 % / 2 % / 4 % |
| Kapacita přetížení | 1,5násobek jmenovitého proudu po dobu 60 sekund |
| Dielektrická pevnost | 3000VAC / 50Hz / 1min |
| Izolační odpor | ≥100MΩ |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | Třída F (155℃) |
| Úroveň hluku | ≤ 65 dB |
| Životnost | ≥15 let |
Dufew Electric se specializuje na průmyslové energetické komponenty a přizpůsobená řešení reaktorů.
Každý výstupní reaktor je vyroben řízenými procesy, včetně:
- Kontrola výroby jádra
- Řízení procesu navíjení
- Zkouška odolnosti proti vysokému napětí
- Testování izolačního odporu
- Kontrola nárůstu teploty
- Ověření elektrického výkonu
Produkty lze dodat s:
- Dodržování systému managementu kvality ISO
- CE certifikované produkty
- Zakázková technická dokumentace
Před odesláním je každý reaktor zkontrolován podle specifikací zákazníka, aby byla zajištěna spolehlivá instalace a provoz.
Průmyslové reaktory vyžadují spolehlivou ochranu během mezinárodní přepravy kvůli své hmotnosti a elektromagnetickým součástem.
Dufew nabízí:
| Způsob dopravy | Aplikace |
|---|---|
| Námořní přeprava | Velké průmyslové zakázky a kompletní projekty zařízení |
| Letecká přeprava | Vzorové a urgentní požadavky na doručení |
| Pozemní doprava | Regionální průmyslová dodávka |
Vlastnosti balení:
- Ochrana odolná proti vlhkosti
- Nárazuvzdorné upevnění
- Export standardních dřevěných pouzder
- Přizpůsobené balení podle velikosti a hmotnosti produktu
Instaluje se mezi výstupní svorky VFD a motor, aby se zlepšila kvalita výstupního tvaru vlny a snížilo se elektrické namáhání na straně motoru.
Běžně se používá pro aplikace s dlouhými kabely, ochranu izolace motoru a systémy ovlivněné napěťovými špičkami, šumem nebo rušením.
Ne. Komponenty na straně vstupu a na straně motoru mají různé funkce. Jeden se zaměřuje na ochranu napájecího zdroje, zatímco druhý zlepšuje výkon na straně motoru.
Ano. Dufew poskytuje přizpůsobená řešení na základě napětí, proudu, požadavků na instalaci a provozního prostředí.
Dufew Electric poskytuje spolehlivá řešení reaktorů pro průmyslové aplikace VFD s profesionální výrobní kapacitou, přizpůsobenou technickou podporou a přísnou kontrolou kvality.
Dufew pomáhá zákazníkům zlepšit spolehlivost zařízení, snížit náklady na údržbu a dosáhnout stabilního provozu, od ochrany motoru až po aplikace s pohony na dlouhé vzdálenosti.
