Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

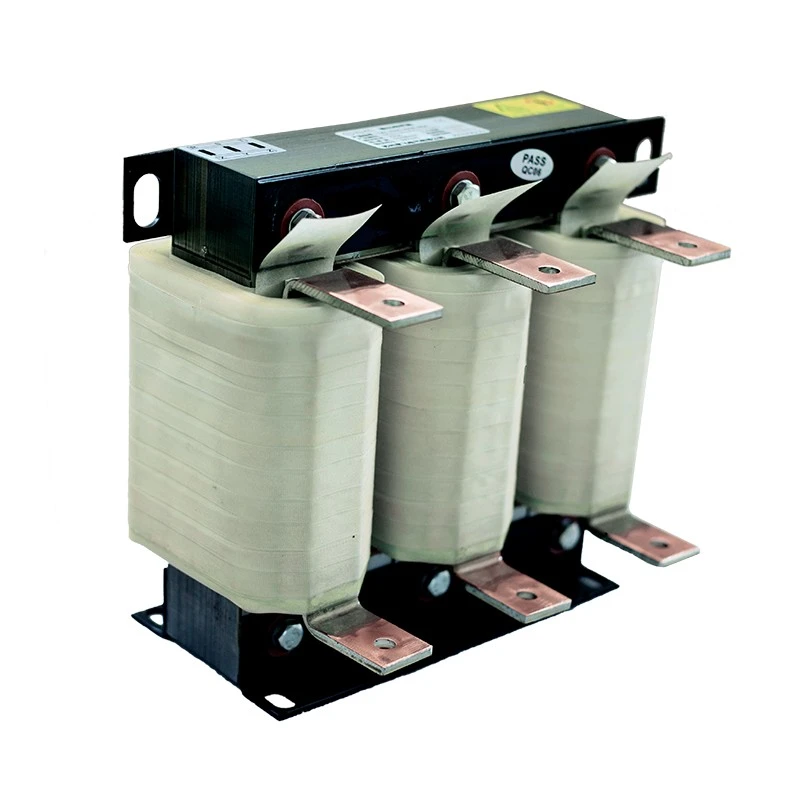

Dufew Electric AC Line Reactor se instaluje mezi střídavý napájecí zdroj a vstupní svorky VFD, aby poskytoval řízenou impedanci, pomáhá stabilizovat tok proudu a zlepšovat celkové elektrické prostředí.
Tlumivka pomáhá snižovat harmonický proud generovaný obvody usměrňovače VFD, omezovat náhlé změny proudu, chránit vstupní komponenty měniče a zlepšovat celkovou spolehlivost energetického systému.
Moderní frekvenční měniče (VFD) využívají technologii vysokorychlostního přepínání k řízení otáček motoru a ke zlepšení energetické účinnosti. Spínací proces a nelineární vstupní charakteristiky však mohou způsobit elektrické rušení do energetického systému.
Bez náležité ochrany vstupu mohou systémy VFD zaznamenat harmonické zkreslení proudu, špičky vstupního proudu, kolísání napětí, elektrické rušení a zvýšené namáhání součástí měniče.
Tyto problémy mohou vést k přehřátí elektrického zařízení, snížení životnosti měniče, poškození kondenzátorů DC sběrnice, nestabilní provoz motoru a neočekávané prostoje zařízení.
Vstupní usměrňovače VFD mohou generovat harmonické proudy, které ovlivňují elektrickou síť, zejména v zařízeních provozujících více invertorových systémů.
Snižuje harmonický dopad přidáním impedance ke vstupnímu obvodu, což pomáhá zlepšit kvalitu napájení a udržovat stabilnější elektrické prostředí.
Mezi výhody patří:
- Snížená harmonická zpětná vazba k napájecímu zdroji
- Vylepšená stabilita průběhu napětí
- Snížené rušení mezi elektrickými zařízeními
- Lepší ochrana výkonových kondenzátorů a transformátorů
U továren s více pohony s proměnnou rychlostí pomáhá vytvořit spolehlivější a stabilnější energetický systém.
Během spouštění motoru, zrychlení, změn zatížení nebo nestabilních podmínek napájení může dojít k nadměrnému proudovému nárazu a ovlivnit součásti měniče.
Reaktor pomáhá snižovat elektrické namáhání tím, že omezuje vstupní rázový proud, snižuje namáhání usměrňovacích můstků, chrání komponenty stejnosměrné sběrnice invertoru a zlepšuje dlouhodobou spolehlivost VFD.
Je zvláště vhodný pro průmyslové energetické systémy s vysokou zkratovou kapacitou nebo transformátory s nízkou impedancí.
Průmyslová prostředí vyžadují elektrické komponenty, které mohou nepřetržitě fungovat při měnícím se zatížení a náročných pracovních podmínkách.
Dufew Electric AC Line Reactor využívá optimalizovaný elektromagnetický design a izolační technologii pro dosažení stabilního indukčního výkonu, nižšího nárůstu teploty, snížení elektromagnetických vibrací a spolehlivého dlouhodobého provozu.
Reaktor využívá vysoce kvalitní materiály jádra z křemíkové oceli válcované za studena pro snížení magnetických ztrát a udržení stabilního indukčního výkonu během nepřetržitého provozu.
Tento design poskytuje:
- Nižší energetické ztráty a zlepšená provozní účinnost
- Lepší tepelný výkon při nepřetržitém zatížení
- Stabilní elektrické charakteristiky
- Spolehlivý výkon pro dlouhodobý průmyslový provoz
Na základě různých požadavků na proud poskytuje Dufew Electric optimalizované struktury vinutí pro zajištění spolehlivého elektrického výkonu v různých průmyslových aplikacích.
Vlastnosti konstrukce vinutí:
- Měděné nebo hliníkové možnosti vinutí pro různé potřeby použití
- Konstrukce vysokoproudého vodiče pro podporu náročných provozních podmínek
- Vylepšený výkon při odvodu tepla
- Snížený nárůst teploty vinutí během provozu
Tato optimalizovaná struktura umožňuje reaktoru splnit různé průmyslové požadavky na proud při zachování stabilního a efektivního provozu.
Sestava vinutí je zpracována vakuovou impregnací a vytvrzováním při vysoké teplotě, čímž se zlepšuje izolační výkon a zvyšuje se celková mechanická pevnost.
Proces zlepšuje:
- Pevnost izolace pro bezpečnější provoz
- Mechanická stabilita při vibracích
- Odolnost vůči vibracím a vlivům prostředí
- Dlouhodobá provozní životnost
Tento výrobní proces pomáhá udržovat spolehlivý výkon a prodlouženou životnost v průmyslovém prostředí.
Výběr správného AC Line Reactor vyžaduje sladění parametrů reaktoru se systémem VFD.
Dufew Electric hodnotí následující faktory:
| Parametr výběru | Zvažování designu |
|---|---|
| Napětí VFD | Určuje úroveň izolace a konfiguraci reaktoru |
| Jmenovitý proud | Určuje velikost vodiče a tepelné provedení |
| Výkon motoru | Ovlivňuje výběr výkonu reaktoru |
| Pokles napětí | Určuje požadavky na impedanci |
| Provozní frekvence | Ovlivňuje elektromagnetický design |
| Instalační prostředí | Určuje ochranu a montážní strukturu |
Před cenovou nabídkou by zákazníci měli poskytnout:
- Jmenovitý výkon VFD
- Vstupní napětí
- Jmenovitý proud
- Požadovaný pokles napětí
- Podmínky instalace
- Operační prostředí
| Položka | AC linkový reaktor | Výstupní reaktor |
|---|---|---|
| Montážní poloha | Mezi napájecím zdrojem a vstupem VFD | Mezi výstupem VFD a motorem |
| Hlavní funkce | Snižte vstupní harmonické a rázový proud | Chraňte izolaci motoru a snižte napětí výstupní vlny |
| Hlavní aplikace | Zlepšení kvality napájení | Ochrana motoru s dlouhým kabelem |
| Typičtí uživatelé | Průmyslové VFD systémy | Motory s dálkovým kabelovým připojením |
Dufew Electric poskytuje řešení vstupních i výstupních reaktorů podle systémových požadavků.
Různé průmyslové systémy vyžadují různé elektrické konfigurace a způsoby instalace. Dufew Electric poskytuje přizpůsobená řešení reaktorů založená na aplikačních požadavcích a pomáhá zákazníkům dosáhnout spolehlivého výkonu a bezproblémové integrace do různých průmyslových řídicích systémů.
Reaktor lze přizpůsobit podle klíčových elektrických parametrů, včetně jmenovitého napětí, jmenovitého proudu, procenta poklesu napětí a provozní frekvence, aby vyhovoval různým požadavkům na energetický systém.
Pro přizpůsobení různým uspořádáním skříní a instalačním prostředím podporují reaktory Dufew více možností instalace, včetně instalace skříně, samostatné instalace, vertikální montáže a horizontální montáže.
Podle konkrétních podmínek aplikace a aktuálních požadavků si zákazníci mohou vybrat vhodné materiály vinutí, včetně měděného vinutí nebo hliníkového vinutí.
Díky flexibilním možnostem konfigurace a přizpůsobeným konstrukcím lze reaktory Dufew integrovat do různých průmyslových řídicích systémů při zachování stabilního a spolehlivého provozu.
Dufew Electric AC Line Reactor je široce používán v průmyslových systémech vyžadujících zlepšenou kvalitu napájení VFD a elektrickou ochranu.
| Aplikace | Typické vybavení | Hlavní výhody |
|---|---|---|
| Průmyslová automatizace | CNC stroje, výrobní linky, servosystémy | Zlepšená elektrická stabilita |
| Systémy pohonu motoru | Čerpadla, ventilátory, kompresory, dopravníky | Snížené namáhání měniče |
| Těžká zařízení | Jeřáby, výtahy, zvedací systémy | Spolehlivý provoz při měnícím se zatížení |
| Výrobní průmysl | Válcovny, zpracovatelská zařízení | Zlepšená kvalita napájení |
| Systémy obnovitelné energie | Invertorové systémy, zařízení pro skladování energie | Stabilní přeměna energie |
| Parametr | Specifikace |
|---|---|
| Typ produktu | AC linkový reaktor |
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Pracovní frekvence | 50Hz / 60Hz / Až 500Hz |
| Jmenovitý proud | 5A - 3800A |
| Pokles napětí | 0,5 % / 1 % / 2 % / 4 % |
| Schopnost přetížení | 1,5násobek jmenovitého proudu po dobu 60 sekund |
| Dielektrická pevnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolační odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | T40/F (155℃) |
| Stupeň zpomalující hoření | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnost | ≥15 let |
| Normy | IEC289:1987 / GB10229-88 / JB9644-1999 |
Příklad: CAL-4312-0250-EISA
| Kód | Popis |
|---|---|
| CAL | AC linkový reaktor |
| 4 | Úroveň napětí (2=220V, 4=380V, 6=690V) |
| 3 | Číslo fáze |
| 1 | Typ reaktoru |
| 2 | Pokles napětí |
| 0250 | Jmenovitý proud |
| EI | Struktura jádra |
| S | Struktura instalace |
| A | Navíjecí materiál |
Před dodáním provádí Dufew Electric elektrické a strukturální kontroly, aby byl zajištěn spolehlivý provoz.
Testování zahrnuje:
| Testovací položka | Požadavek |
|---|---|
| Test izolačního odporu | ≥100MΩ |
| Test dielektrické pevnosti | 3000VAC |
| Test nárůstu teploty | Podle jmenovitého zatížení |
| Ověření elektrických parametrů | Potvrzení indukčnosti a proudu |
| Kontrola vzhledu | Kontrola jádra, vinutí, svorek |
Dufew Electric se specializuje na komponenty výkonové elektroniky a přizpůsobená elektrická řešení a poskytuje spolehlivé AC Line Reactors pro různé průmyslové aplikace.
Díky integrovaným výrobním schopnostem řídí Dufew klíčové výrobní procesy od zpracování jádra a výroby cívek až po konečnou montáž a kontrolu kvality.
Výrobní proces zahrnuje řezání silikonové oceli, montáž jádra a kontrolu magnetického výkonu, aby byly zajištěny stabilní elektromagnetické charakteristiky.
Dufew poskytuje možnosti vinutí mědi a hliníku s profesionálním izolačním ošetřením a procesy vakuové impregnace pro zlepšení spolehlivosti a životnosti produktu.
Konečná výroba zahrnuje instalaci terminálu, elektrické testování a kontrolu kvality, aby bylo zajištěno, že každý reaktor splňuje požadované výkonové normy.
Tato integrovaná výrobní schopnost umožňuje společnosti Dufew Electric poskytovat jak standardní střídavé reaktory, tak přizpůsobená řešení pro různé průmyslové aplikace.
Dufew Electric dodržuje strukturované postupy řízení kvality, aby zajistil konzistentní výkon produktu a spolehlivý provoz po celou dobu životnosti.
Mezi dostupné kvalitní dokumenty patří:
- Certifikace systému managementu jakosti ISO
- CE certifikace
- Zprávy o testování produktů
Technické dokumenty a záznamy o kontrole mohou být poskytnuty podle požadavků projektu zákazníka.
AC Line Reactors vyžadují ochranu proti vlhkosti, vibracím a mechanickým nárazům během přepravy.
Dufew Electric nabízí:
- Standardní balení pro export
- Ochrana proti vlhkosti
- Zesílené vnitřní upevnění
- Identifikační štítky produktu
Před odesláním inženýři potvrzují:
- Specifikace produktu
- Hmotnost a rozměry
- Požadavky na instalaci
- Požadavky na dodání
Vyberte vhodnou tlumivku podle jmenovitého výkonu VFD, vstupního napětí, jmenovitého proudu a požadovaného poklesu napětí, aby byla zajištěna kompatibilita s aplikačním systémem.
Před instalací pečlivě zkontrolujte stav produktu, včetně stavu aktivní zóny, vzhledu vinutí a připojení svorek, abyste se ujistili, že je reaktor připraven k provozu.
Standardní způsob připojení je:
Napájení → AC linková tlumivka → VFD vstup
Reaktor by měl být instalován v dobře větraném prostoru s dostatečným prostorem pro odvod tepla a budoucí údržbu.
Během elektrického připojení zajistěte správné zapojení, bezpečné připojení svorek a správné uzemnění, aby byl zachován bezpečný a spolehlivý provoz.
Po instalaci proveďte provozní test kontrolou provozního hluku, sledováním nárůstu teploty a ověřením celkového výkonu systému.
Na vstupní straně měniče s proměnnou frekvencí (VFD) je instalován AC Line Reactor, který snižuje harmonické zkreslení, omezuje proudové rázy, zlepšuje kvalitu napájení a chrání součásti měniče před elektrickým namáháním.
Ne každá aplikace VFD vyžaduje vstupní tlumivku. Doporučuje se pro systémy s problémy s harmonickými, nestabilním napájením, častým kolísáním proudu, provozem více měničů nebo citlivými elektrickými zařízeními.
Vhodný úbytek napětí závisí na požadavcích na kvalitu napájení systému, harmonických podmínkách, vstupních charakteristikách a provozním prostředí. Dufew Electric vyhodnotí parametry aplikace a doporučí vhodnou konfiguraci.
Ano. Snížením proudového dopadu a elektrického namáhání na vstupní straně VFD pomáhá zlepšit stabilitu systému a prodloužit životnost součástí měniče.
Ano. Dufew Electric poskytuje přizpůsobená řešení podle napětí, proudu, frekvence, struktury instalace, materiálu vinutí a dalších požadavků projektu.
Zákazníci by měli poskytnout:
- Jmenovitý výkon VFD
- Vstupní napětí
- Jmenovitý proud
- Požadovaný pokles napětí
- Instalační prostředí
- Provozní podmínky
Dufew Electric poskytuje přizpůsobená řešení AC Line Reactor pro průmyslové zákazníky, kteří vyžadují vylepšenou VFD ochranu, harmonickou kontrolu a řízení kvality napájení.
S profesionálními výrobními schopnostmi, technickou podporou a kompletními testovacími postupy pomáhá Dufew Electric zákazníkům vyvíjet spolehlivá řešení pro průmyslové pohonné systémy.
Pošlete své parametry VFD a požadavky na aplikaci společnosti Dufew Electric a naši technici vám doporučí vhodnou konfiguraci na základě vašich provozních podmínek.
