Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.
Dufew Electric Load Reactor je instalován v sérii mezi výstupními svorkami VFD (U/V/W) a zátěží motoru pro zlepšení stability na straně zátěže a udržení spolehlivého provozu v systémech pohonu motorů na dlouhé vzdálenosti.
V aplikacích pohonů s proměnnou frekvencí procházejí vysokofrekvenční spínací signály generované výkonovými zařízeními měniče kabely motoru. Když se vzdálenost kabelu zvětší, distribuovaná kapacita může způsobit další nabíjecí proud, kolísání proudu a nestabilní výkon systému.
Přidáním vhodné impedance do výstupního obvodu pomáhá tlumivka snížit vliv charakteristik kabelu, plynulé kolísání proudu a zlepšit spolehlivost motorových systémů poháněných VFD.

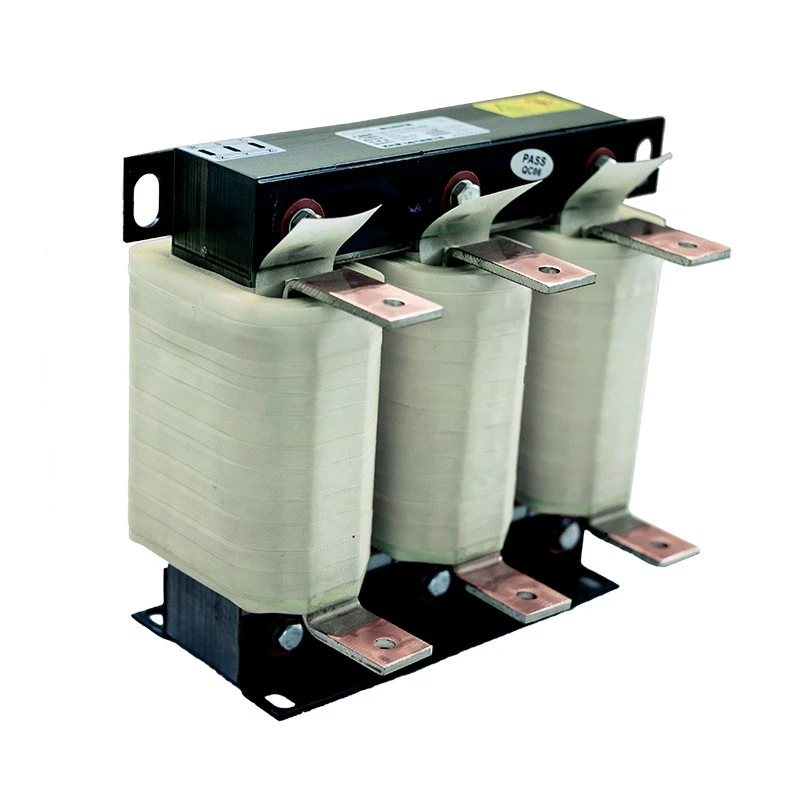

Dufew Load Reactor, vyrobený z nízkoztrátových jader z křemíkové oceli válcovaných za studena, izolačních materiálů třídy F, technologie vakuové impregnace a optimalizovaných struktur vinutí, poskytuje stabilní indukční výkon, vynikající tepelnou spolehlivost a dlouhou životnost v náročných průmyslových podmínkách. Vysokoproudé modely mohou používat kompaktní struktury navíjení fólie pro zlepšení odvodu tepla a snížení nárůstu teploty.
Dálkové instalace motorů a proměnná průmyslová zatížení mohou způsobit elektrické problémy, včetně:
- Zvýšené efekty distribuované kapacity kabelu
- Nadměrný kapacitní nabíjecí proud
- Kolísání proudu během provozu
- Vypnutí nadproudové ochrany měniče
- Snížená stabilita pohonu motoru
- Elektromagnetické rušení v řídicích systémech
Správně zvolený Load Reactor pomáhá optimalizovat elektrické charakteristiky na straně zátěže, zlepšit stabilitu systému a snížit neočekávané prostoje v průmyslových aplikacích.
Pokud jsou motory instalovány daleko od skříní VFD, vlastnosti kabelu mohou ovlivnit elektrický výkon a zvýšit namáhání pohonného systému. Dufew Load Reactor pomáhá snižovat vliv distribuované kapacity kabelu a omezovat kapacitní nabíjecí proud, čímž podporuje stabilnější přenos na dlouhé vzdálenosti a spolehlivější provoz vzdáleně instalovaných motorů.
Průmyslová zařízení často pracují s proměnným zatížením a častým zrychlováním nebo zpomalováním. Optimalizovaná konstrukce reaktoru pomáhá vyhlazovat kolísání proudu a udržovat konzistentnější provoz motoru, snižuje abnormální provozní podmínky a podporuje stabilní výkon při dynamickém zatížení.
Vysokofrekvenční rušení generované během provozu VFD může ovlivnit motory i blízká řídicí a automatizační zařízení. Filtrační efekt na straně zátěže pomáhá snižovat vysokofrekvenční harmonické složky a elektromagnetické rušení a zároveň přispívá ke snížení provozního hluku a vibrací motoru.
Využívá nízkoztrátové jádro ze silikonové oceli válcované za studena, izolační systém třídy F, vakuovou impregnaci a vytvrzování při vysoké teplotě. Měděné nebo hliníkové vinutí jsou k dispozici podle požadavků aplikace. Tato kombinace poskytuje stabilní indukčnost, řízené vibrace a spolehlivý tepelný výkon pro dlouhodobý průmyslový provoz.
Třífázová symetrická struktura jádra poskytuje vyvážený magnetický výkon a stabilní indukční charakteristiky a zároveň pomáhá snižovat magnetické ztráty. Toto optimalizované uspořádání podporuje konzistentní elektrický výkon a spolehlivý provoz při nepřetržitém používání.
K dispozici jsou různé konfigurace instalace pro různé rozmístění skříní a zařízení, včetně otevřených konstrukcí IP00, ochranných krytů IP20, vertikální instalace a horizontální instalace. Přizpůsobené rozměry mohou být také poskytnuty podle dostupného prostoru skříně, struktury zařízení a specifických požadavků projektu.
Řešení Dufew Load Reactor se široce používají v:
| Oblast použití | Požadavek zákazníka |
|---|---|
| Dálkové motorové pohonné systémy | Snižte vliv kabelů a zlepšujte stabilitu přenosu |
| Průmyslové testovací zařízení | Zlepšete stabilitu výstupního proudu a spolehlivost měření |
| Přístavní jeřáby a zdvihací zařízení | Udržujte spolehlivý provoz při častých změnách zatížení |
| Systémy pohonu výtahů | Zlepšete stabilitu jízdy při zrychlování a zpomalování |
| Čerpadla a ventilátorové systémy | Zvyšte trvalý provozní výkon |
| Válcovny a důlní zařízení | Podpora náročných průmyslových aplikací |
| Systémy servopohonů | Zlepšit elektrickou stabilitu v automatizačních zařízeních |
| Podmínka aplikace | Doporučení |
|---|---|
| Vzdálenost kabelu motoru přesahuje 50 metrů | Doporučeno |
| Rozložená kapacita kabelu ovlivňuje provoz | Doporučeno |
| Často dochází k nadproudovým poruchám měniče | Doporučeno |
| Zatížení motoru se často mění | Doporučeno |
| Vysokofrekvenční rušení ovlivňuje zařízení | Doporučeno |
| Je vyžadován nepřetržitý těžký provoz | Doporučeno |
Správný výběr by měl vzít v úvahu parametry VFD, stav kabelů a požadavky na zatížení motoru. Tyto faktory pomáhají určit vhodné elektrické specifikace a konfiguraci reaktoru.
Zvažte jmenovité napětí, výstupní proud, výkon motoru a provozní frekvenci. Tyto parametry by měly odpovídat VFD a systému motoru, aby byl zajištěn stabilní provoz.
Délka a typ kabelu jsou důležité, zvláště u motorů instalovaných daleko od VFD. Při výběru reaktoru je také třeba vzít v úvahu prostředí instalace a distribuovanou kapacitu.
Měly by být vyhodnoceny provozní podmínky, kolísání zatížení, požadavky na nepřetržitý provoz a požadovaná úroveň ochrany. Časté zrychlování, zpomalování nebo proměnné zatížení mohou vyžadovat robustnější konfiguraci.
Dufew poskytuje přizpůsobené návrhy reaktorů na základě podmínek aplikace, požadavků na instalaci, elektrických parametrů a specifikací zákazníka.
Příklad: CAL-4321-0250-EISA
| Kód | Popis |
|---|---|
| CAL | Řada AC reaktorů |
| 4 | Úroveň napětí (2=220V, 4=380V, 6=690V) |
| 3 | Třífázový |
| 2 | Typ zátěžového reaktoru |
| 1 | Pokles napětí (1 % = 1 %, 2 % = 2 %) |
| 0250 | Jmenovitý proud (250A) |
| EI | Struktura jádra |
| S/W | Struktura instalace (vertikální/horizontální) |
| klimatizace | Materiál vinutí (hliník/měď) |
| Parametr | Specifikace |
|---|---|
| Typ produktu | VFD zátěžový reaktor |
| Montážní poloha | Mezi výstupem VFD a motorem |
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Jmenovitý proud | 5A-3800A |
| Frekvence | 50Hz / 60Hz / přizpůsobené až do 500Hz |
| Pokles napětí | 0,5 % / 1 % / 2 % / 4 % |
| Kapacita přetížení | 1,5násobek jmenovitého proudu po dobu 60 sekund |
| Dielektrická pevnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolační odpor | ≥100MΩ (1000V DC) |
| Třída ochrany | IP00 / IP20 |
| Teplotní třída | T40 |
| Třída izolace | Třída F (155℃) |
| Stupeň zpomalující hoření | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnost | ≥15 let |
| Výrobní standardy | IEC289 / GB10229 / JB9644 |
Dufew Electric se specializuje na reaktory, rezistory, brzdové systémy, transformátory a přizpůsobená řešení výkonové elektroniky. Jeho výrobní proces zahrnuje zpracování jádra z křemíkové oceli, přesné navíjení, vakuovou impregnaci, vytvrzování při vysoké teplotě a testování elektrického výkonu.
Kontrola kvality zahrnuje izolační odpor, výdržné napětí, nárůst teploty a ověření elektrického výkonu pro zajištění spolehlivého výkonu produktu.
Dufew podporuje přizpůsobený elektrický design, OEM výrobu, technickou dokumentaci a aplikační inženýrství pro různé průmyslové požadavky.
Produkty Dufew jsou vyráběny podle uznávaných průmyslových požadavků, včetně:
- Systém managementu jakosti ISO 9001
- Soulad s CE
- IEC289
- GB10229
- JB9644
Dufew poskytuje profesionální exportní obalová řešení podle rozměrů produktu, hmotnosti a požadavků na přepravu.
Balení obsahuje:
- Ochrana proti nárazům
- Ochrana proti vlhkosti pro námořní dopravu
- Exportní standardní dřevěné bedny
- Záznamy o kontrole před odesláním
Tato opatření zajišťují bezpečnou dodávku a spolehlivý provoz po instalaci.
| Srovnání | Načíst reaktor | Výstupní reaktor |
|---|---|---|
| Hlavní účel | Zlepšete stabilitu na straně zátěže a omezte účinky kabelu | Snižte napětí PWM na izolaci motoru |
| Hlavní obava | Kapacita kabelu, kolísání proudu, stabilita systému | dv/dt napětí a napěťové špičky |
| Typická aplikace | Dlouhé kabelové systémy, měnící se zatížení, těžká zařízení | Ochrana motoru a zlepšení tvaru vlny |
| Montážní poloha | Výstupní strana VFD | Výstupní strana VFD |
| Faktory výběru | Délka kabelu, charakteristika zatížení, stabilita systému | Izolace motoru, spínací napětí, rychlost nárůstu napětí |
Běžně se používá, když jsou vzdálenosti kabelů motoru dlouhé, charakteristiky kabelu ovlivňují výkon systému, dochází k vypnutí ochrany měniče nebo je vyžadována zlepšená elektrická stabilita při měnících se zátěžích.
Oba jsou instalovány na výstupní straně VFD, ale slouží různým aplikačním účelům. Tento produkt především zlepšuje stabilitu systému v podmínkách dlouhých kabelů, měnících se zátěžích a náročných průmyslových prostředích, zatímco výstupní reaktor se více zaměřuje na snížení napěťového namáhání PWM a ochranu izolace motoru. Konečný výběr závisí na délce kabelu, vlastnostech motoru a provozních podmínkách.
Ano. Snížením vysokofrekvenčního rušení a zlepšením stability proudu může pomoci snížit elektromagnetický hluk a vibrace během provozu motoru.
Ano. Dufew poskytuje přizpůsobená řešení pokrývající napětí, proud, pokles napětí, materiál vinutí, instalační strukturu a požadavky na ochranu podle specifických průmyslových aplikací.
Dufew Electric poskytuje spolehlivá řešení pro průmyslové aplikace VFD, podporovaná profesionálními výrobními schopnostmi, zákaznickými inženýrskými službami a přísnou kontrolou kvality. Od motorových systémů na dlouhé vzdálenosti až po těžká průmyslová zařízení jsou řešení navržena tak, aby zlepšila stabilitu systému a podpořila spolehlivý provoz.
Kontaktujte Dufew Electric pro přizpůsobení návrhu reaktoru a spolupráci OEM.
