Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.
Průmyslové frekvenční měniče (VFD) jsou vysoce citlivé na problémy s kvalitou napájení, včetně kolísání napětí, elektrických rázů a harmonického rušení generovaného obvody usměrňovače. Když více měničů pracuje na stejném napájecím systému, může nadměrný harmonický proud a přechodové rušení vést k poruchám měniče, poškození kondenzátoru stejnosměrné sběrnice, abnormálním alarmům nebo neočekávaným vypnutím systému.

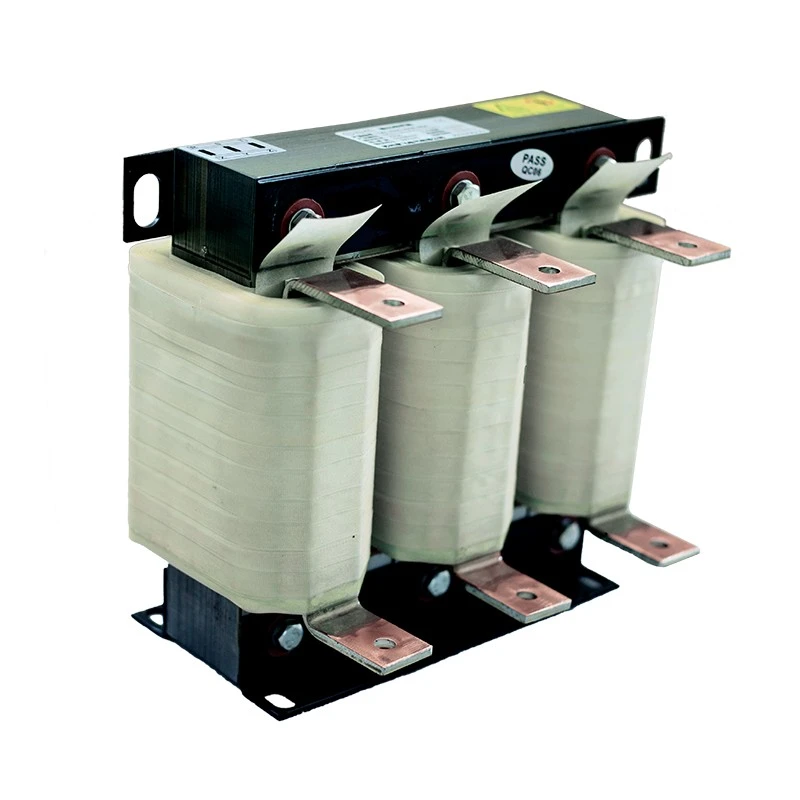

Řešení Dufew Electric Input Line Reactor jsou instalována v sérii mezi střídavým zdrojem napájení a vstupní stranou VFD. Přidáním řízené impedance do silového obvodu tlumivka omezuje harmonický proud, snižuje spouštěcí zapínací proud, zlepšuje stabilitu napětí a prodlužuje životnost součástí měniče.
Reaktor využívá nízkoztrátová jádra z křemíkové oceli válcované za studena, vysokoteplotní izolační materiály a optimalizované struktury vinutí pro zajištění spolehlivého provozu v nepřetržitých průmyslových podmínkách. Pro aplikace s vysokým proudem je k dispozici technologie navíjení fólie pro dosažení kompaktního designu, zlepšeného odvodu tepla a stabilního elektrického výkonu.
Mnoho poruch VFD je způsobeno spíše špatnou kvalitou napájení než poruchami měniče. Instalace vstupního linkového reaktoru pomáhá chránit systémy pohonu před elektrickým rušením a zlepšuje celkovou spolehlivost zařízení.
Mezi běžné řešené problémy patří:
- Vysoký vstupní proudový ráz při spouštění VFD
- Harmonické znečištění způsobené usměrněním diod
- Nevyváženost třífázového napětí
- Časté alarmy přepětí měniče
- Poškození kondenzátoru DC sběrnice a usměrňovacího můstku
- Interference mezi více VFD systémy
Dufew Input Line Reactor snižuje harmonický proud generovaný obvody usměrňovače VFD a pomáhá minimalizovat harmonickou zpětnou vazbu do průmyslové energetické sítě.
Zlepšuje kvalitu napájení tím, že snižuje zkreslení tvaru vlny, zlepšuje kompatibilitu více systémů VFD a poskytuje lepší ochranu pro kompenzační kondenzátory a citlivá řídicí zařízení.
Během spouštění VFD, zrychlení nebo náhlých změn zatížení mohou elektrické rázy a kolísání proudu ovlivnit stabilitu systému.
Tlumivka pomáhá snižovat spouštěcí náběhový proud, omezovat přechodné rázové proudy, chránit součásti usměrňovače měniče a snižovat rizika přepětí stejnosměrné sběrnice pro lepší spolehlivost systému.
Reaktory Dufew jsou vyráběny ze spolehlivých materiálů a profesionálních výrobních procesů, včetně nízkoztrátových jader z křemíkové oceli válcovaných za studena, izolačních materiálů třídy F, procesu vakuové impregnace a technologie vytvrzování při vysoké teplotě.
Pro splnění různých aplikačních požadavků jsou k dispozici měděné nebo hliníkové vinutí. Optimalizovaná magnetická struktura pomáhá snižovat vibrace, hluk a nárůst teploty při dlouhodobém provozu.
Jako profesionální výrobce průmyslových energetických komponent poskytuje Dufew přizpůsobená řešení reaktorů založená na různých aplikačních požadavcích a provozních podmínkách.
Možnosti přizpůsobení zahrnují:
- Jmenovité napětí a jmenovitý proud
- Pokles napětí a jmenovitý výkon VFD
- Instalační rozměry a provozní prostředí
- Navíjecí materiál
Dostupné struktury zahrnují:
- Otevřená struktura IP00
- Krytí s krytím IP20
- Vertikální nebo horizontální instalace
- Měděné vinutí nebo hliníkové vinutí
Řešení Dufew Input Line Reactor jsou široce používána v průmyslových aplikacích vyžadujících zlepšenou kvalitu napájení, ochranu měniče a stabilní elektrický výkon.
Mezi typické aplikace patří:
- Variable Frequency Drive (VFD) systémy a rozvaděče průmyslových motorů
- Servopohony, výtahy a zdvihací zařízení
- Jeřáby a přístavní stroje pracující v náročných podmínkách zatížení
- Válcovny, čerpadla a ventilátory vyžadující spolehlivý nepřetržitý provoz
- Vstřikovací stroje a zařízení průmyslové automatizace
- Systémy přeměny obnovitelné energie s vysokými požadavky na kvalitu energie
Input Line Reactor se doporučuje pro aplikace s:
| Podmínka aplikace | Doporučení |
|---|---|
| Více VFD sdílí jeden napájecí zdroj | Doporučeno |
| Kapacita zdroje ≥600kVA | Doporučeno |
| VFD instalované v blízkosti velkokapacitního transformátoru | Doporučeno |
| Nevyváženost třífázového napětí přesahuje 1,8 % | Doporučeno |
| Energetická soustava s harmonickým rušením | Doporučeno |
| Často spínané kondenzátory pro korekci účiníku | Doporučeno |
Čísla modelů Dufew poskytují informace o úrovni napětí, typu fáze, typu reaktoru, poklesu napětí, jmenovitém proudu, struktuře jádra, způsobu instalace a materiálu vinutí.
| Kód | Popis |
|---|---|
| CAL | Řada AC reaktorů |
| 4 | Úroveň napětí (2=220V, 4=380V, 6=690V) |
| 3 | Číslo fáze (3 = tři fáze, 1 = jedna fáze) |
| 1 | Typ reaktoru (1=vstupní reaktor, 2=výstupní reaktor) |
| 2 | Pokles napětí (2=2 %, 1=1 %) |
| 0250 | Jmenovitý proud (0250=250A, 2500=2500A) |
| EI | Struktura jádra (EI=třífázové jádro, uživatelské rozhraní=jednofázové jádro) |
| S | Typ instalace (S=vertikální, W=horizontální) |
| A | Materiál vinutí (A=hliník, C=měď) |
Příklad: CAL-4312-0250-EISA
Třífázová vstupní linková tlumivka 380 V s úbytkem napětí 2 %, jmenovitým proudem 250 A, strukturou jádra EI, vertikální instalací a hliníkovým vinutím.
| Parametr | Specifikace |
|---|---|
| Jmenovité napětí | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvence | 50Hz / 60Hz / K dispozici je vlastní frekvence |
| Jmenovitý proud | 5A - 3800A |
| Pokles napětí | 0,5 % / 1 % / 2 % / 4 % |
| Kapacita přetížení | 1,5násobek jmenovitého proudu po dobu 60 sekund, interval 1 hodina |
| Dielektrická pevnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolační odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Třída izolace | Třída F (155℃) |
| Teplotní třída | T40 |
| Hodnocení plamene | UL94V-2 |
| Úroveň hluku | ≤65dB (testováno na 1 metr) |
| Životnost | ≥15 let |
| Normy | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric se specializuje na průmyslovou výrobu energetických součástí a poskytuje přizpůsobená řešení reaktorů pro globální zákazníky.
Náš proces kontroly kvality zahrnuje:
- Systém managementu kvality ISO
- CE certifikované produkty
- Testování elektrického výkonu
- Testování izolačního odporu
- Zkouška odolnosti proti vysokému napětí
- Testování nárůstu teploty
- Kontrola hluku
Každý reaktor je před odesláním zkontrolován podle specifikací zákazníka, aby byl zajištěn spolehlivý výkon po instalaci.
Průmyslové reaktory vyžadují profesionální ochranu obalu kvůli své hmotnosti a elektrické struktuře.
Dufew nabízí:
- Balení odolné proti vlhkosti
- Nárazuvzdorné upevnění uvnitř dřevěných pouzder
- Přizpůsobené balení na základě velikosti a hmotnosti produktu
- Exportní standardní dopravní řešení
Možnosti dopravy:
| Způsob dopravy | Aplikace |
|---|---|
| Námořní přeprava | Zásilky velkého množství a těžké průmyslové techniky |
| Letecká přeprava | Urgentní vzorky nebo malé reaktory |
| Pozemní doprava | Vnitrostátní a regionální dodávka |
Mezi napájecí zdroj střídavého proudu a vstupní svorky VFD by měla být instalována vstupní linková tlumivka. Je navržen tak, aby omezoval harmonické problémy na straně sítě, potlačoval elektrické rušení a chránil vstupní obvod měniče. Neměl by být instalován mezi výstup VFD a motor.
Běžné možnosti poklesu napětí zahrnují 0,5 %, 1 %, 2 % a 4 %.
Pro obecné aplikace VFD se běžně volí 2% pokles napětí. Systémy se silným harmonickým rušením nebo nestabilními podmínkami napájení mohou vyžadovat vyšší impedanci na základě požadavků aplikace.
Záleží na konstrukci systému a provozních podmínkách. Ve většině průmyslových aplikací se doporučuje, aby každý VFD používal samostatnou tlumivku pro dosažení lepšího harmonického řízení a ochrany.
Reaktor vyžaduje minimální údržbu. Pravidelná kontrola by se měla zaměřit na:
- Těsnost připojení svorek
- Hromadění prachu
- Abnormální hluk
- Nárůst teploty
Správné větrání, správná instalace a pravidelná kontrola pomáhají udržet dlouhodobou spolehlivost.
