Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

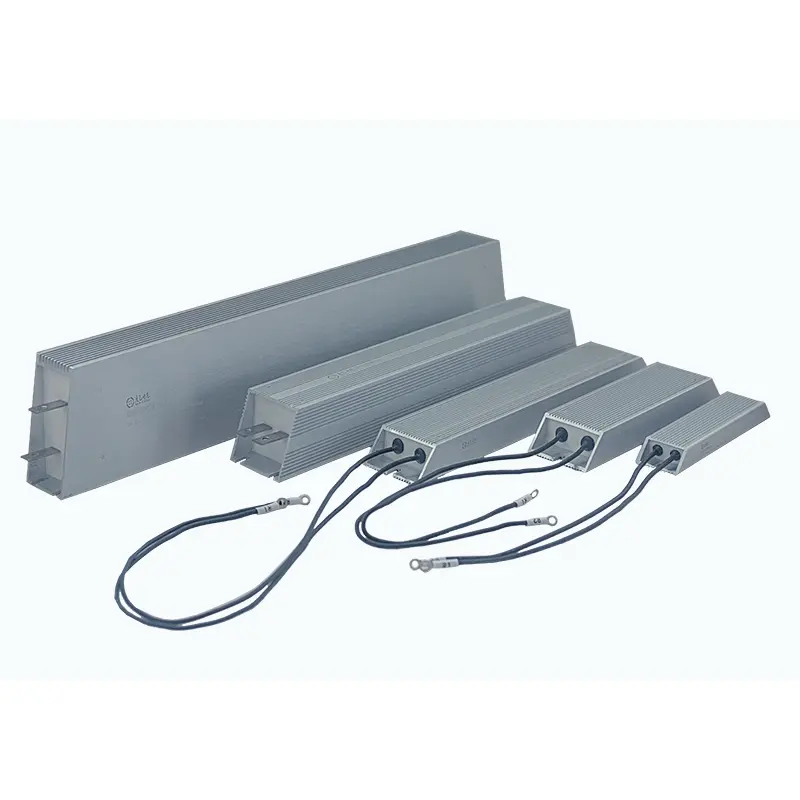

Ultratenký hliníkový odpor DUFEW je navržen pro průmyslové aplikace, kde je omezený instalační prostor, ale je nezbytný spolehlivý odvod energie. Díky ultratenkému hliníkovému krytu a plně uzavřené konstrukci nabízí efektivní odvod tepla, vynikající ochranu životního prostředí a stabilní výkon pro dynamické brzdění, servopohony, VFD, zátěžové banky a systémy řízení výkonu.
Rezistor je k dispozici ve jmenovitých výkonech od 50W do 6kW, hodnotách odporu od 0,01Ω do 120kΩ a provozním napětí až 1200V a podporuje přizpůsobení OEM a ODM pro splnění různých průmyslových požadavků.
Rezistor je vyroben s přesným vinutým nikl-chromovým (Ni-Cr) nebo konstantanovým odporovým drátem izolovaným slídovými vrstvami a zcela zapouzdřeným uvnitř pouzdra z hliníkové slitiny pomocí zalévací hmoty zpomalující hoření s vysokou izolací. Tato uzavřená konstrukce zlepšuje přenos tepla a zároveň chrání odporový prvek před prachem, vlhkostí, oxidací a vibracemi.
Jeho ultratenký profil s minimální tloušťkou pouhých 6--8 mm umožňuje přímou instalaci do kompaktních elektrických zařízení, kam se běžné hliníkové rezistory nevejdou. Pro různé požadavky aplikací je k dispozici několik typů svorek, možností montáže a elektrických specifikací.
| Kód modelu | Popis |
|---|---|
| AUTO | Ultratenký hliníkový rezistor |
| 1500W | Jmenovitý výkon |
| 27R | Hodnocená odolnost |
| J | Tolerance odporu (J=±5%, K=±10%, H=±3%) |
| Parametr | Specifikace |
|---|---|
| Výkonový rozsah | 50W - 6kW |
| Provozní napětí | ≤1200V |
| Rozsah odporu | 0,01Ω-120kΩ |
| Tolerance odporu | ±3 % / ±5 % / ±10 % |
| Hodnocení ochrany | IP00 |
| Teplotní koeficient (TCR) | ≤300 ppm/°C |
| Hodnocení zpomalující hoření | UL 94V-2 |
| Norma | GB/T 5792 |
Výběr správného výkonového rezistoru znamená více než jen výběr odporu a výkonu. DUFEW se zaměřuje na poskytování spolehlivého tepelného výkonu, konzistentní kvality výroby a flexibilního přizpůsobení pro průmyslové aplikace po celém světě.
Ultratenké hliníkové pouzdro s minimální tloušťkou pouhých 6--8 mm umožňuje montáž více jednotek vedle sebe, takže je ideální pro kompaktní ovládací skříně, servopohony a systémy VFD.
Každý odpor je vyroben pomocí přesného vinutí odporového drátu, vysoce kvalitních izolačních materiálů, automatizovaných výrobních procesů a přísné kontroly kvality, aby byl zajištěn konzistentní elektrický výkon a dlouhá životnost.
DUFEW podporuje přizpůsobené hodnoty odporu, jmenovité výkony, rozměry pouzdra, konfigurace svorek, možnosti přívodních vodičů, montážní struktury a návrhy s nízkou indukčností podle výkresů zákazníka nebo technických specifikací.
S dlouholetými zkušenostmi s výrobou průmyslových výkonových rezistorů dodává DUFEW spolehlivá řešení pro výrobce automatizačních zařízení, systémové integrátory, distributory a OEM zákazníky po celém světě.
Kompaktní kryt z hliníkové slitiny má tloušťku pouze 6--8 mm, což pomáhá maximalizovat instalační prostor uvnitř elektrických skříní a kompaktních průmyslových zařízení.
Vysoce izolační zalévací hmota zpomalující hoření zcela utěsňuje odporový prvek a poskytuje vynikající odolnost proti prachu, vlhkosti, vibracím a oxidaci.
Hliníkové pouzdro a tepelně vodivý výplňový materiál rychle přenášejí teplo na montážní povrch nebo chladič, čímž zlepšují účinnost chlazení a hustotu výkonu.
Rezistor je k dispozici s připojením na svorky nebo vodiče a lze jej přizpůsobit z hlediska hodnoty odporu, výkonu, rozměrů a stylu montáže tak, aby vyhovoval různým aplikacím.
S profilem tenkým 6--8 mm se rezistor snadno vejde do kompaktních rozvaděčů, servosystémů a VFD, což umožňuje vyšší hustotu instalace bez obětování výkonu.
Utěsněné hliníkové pouzdro a zalévací hmota zpomalující hoření účinně chrání prvek vnitřního odporu před prachem, vlhkostí, oxidací a vibracemi, čímž zlepšují dlouhodobou spolehlivost.
Hliníkový kryt funguje jako účinný chladič a rychle odvádí teplo pryč z odporového prvku. Při montáži na kovovou desku nebo externí chladič se tepelný výkon dále zvýší.
Navrženo tak, aby poskytovalo vysoký výkon v kompaktním balení, takže je ideální pro aplikace, kde je omezený instalační prostor, ale je vyžadován spolehlivý rozptyl energie.
K dispozici od 0,01Ω do 120kΩ, s tolerancemi odporu ±3 %, ±5 % a ±10 %, pokrývající jak brzdění s nízkým odporem, tak aplikace s vysokým odporem.
DUFEW poskytuje služby OEM a ODM, včetně přizpůsobených rozměrů, hodnot odporu, jmenovitého výkonu, stylů svorek, vodičů, montážních konfigurací a návrhů s nízkou indukčností.
Na rozdíl od konvenčních rezistorů otevřeného typu je ultratenký hliníkový odpor navržen pro kompaktní elektrické systémy vyžadující efektivní tepelné řízení a spolehlivou ochranu životního prostředí.
Ideální pro rekuperační brzdové okruhy v kompaktních servosystémech, kde je omezený instalační prostor.
Používá se pro dynamické brzdění, rozptyl energie a stabilizaci napětí v průmyslových invertorových systémech.
Vhodné pro zařízení pro nabíjení/vybíjení baterií, obvody předběžného nabíjení a aplikace pro rozptyl energie.
Poskytuje stabilní odporové zátěže pro napájecí zdroje, testování baterií, průmyslová testovací zařízení a elektronické zátěžové systémy.
Široce se používá v řídicích skříních PLC, automatizačních systémech, robotice, CNC zařízeních a kompaktních elektrických ovládacích panelech.
| Charakteristický | Testovací podmínky | Výkon |
|---|---|---|
| Dielektrické výdržné napětí | 2500VAC / 50Hz / 60s | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10× jmenovitý výkon po dobu 5 s | Žádné viditelné poškození |
| Životnost zatížení | Cyklický provoz (10s zapnuto / 90s vypnuto) | ＞9 000 hodin |
| Odolnost proti vlhkému teplu | 40 °C ± 2 °C, 90--95 % RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Rychlé cyklování teploty | -55 °C / 55 °C / 155 °C, vždy 15 minut, 5 cyklů | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnost | 350 °C / 2h | Žádné viditelné poškození nebo změna barvy |
| Teplotní koeficient (TCR) | Jmenovitý vs. počáteční odpor | ＜300 ppm/°C |
| Odolnost vůči plameni | 10× jmenovitý výkon po dobu 5 min | Žádné zapalování |
| Charakteristický | Testovací podmínky | Výkon |
|---|---|---|
| Koncová síla | 45N/30s | Žádné uvolnění nebo viditelné poškození |
| Odolnost proti vibracím | 5--200 Hz, 1 g, 98 m/s² | Žádné strukturální poškození |
| Odolnost vůči teplu při pájení | 350±5°C Pájka, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Vzhled | Vizuální kontrola | Žádné viditelné poškození, jasné značení |
| Pájitelnost | 235±5°C Pájka, 5s | Pokrytí pájky ≥95 % |
| Porovnávací položka | DUFEW ultratenký hliníkový plátovaný rezistor | Konvenční výkonový odpor |
|---|---|---|
| Bytový design | Ultratenký hliníkový kryt s plně uzavřeným zaléváním | Většinou otevřená nebo polouzavřená konstrukce |
| Instalační prostor | Tenký 6--8 mm profil umožňuje kompaktní instalaci vedle sebe | Větší pouzdro vyžaduje více instalačního prostoru |
| Ochrana životního prostředí | Lepší odolnost proti prachu, vlhkosti, vibracím a oxidaci | Omezená ochrana životního prostředí pro náročné podmínky |
| Odvod tepla | Hliníkové pouzdro podporuje přímou montáž šasi nebo chladiče pro lepší chlazení | Primárně se spoléhá na přirozené chlazení vzduchem |
| Rozsah odporu | Široký rozsah od 0,01Ω do 120kΩ | Typicky omezený rozsah odporu v závislosti na konstrukci |
| Aplikace | Kompaktní průmyslová zařízení, VFD, servosystémy, bateriová zařízení a zátěžové testování | Univerzální aplikace pro ztrátový výkon |
| Přizpůsobení | Podporuje přizpůsobené rozměry, svorky, vodiče, jmenovité výkony a hodnoty odporu | Omezené přizpůsobení |
Odpověď: Jeho hlavní výhodou je ultratenká struktura s tloušťkou pouze 6--8 mm. Tento kompaktní design poskytuje efektivní rozptyl energie a zároveň snižuje instalační prostor, takže je vhodný pro servopohony, VFD systémy, bateriová zařízení a průmyslové rozvaděče, kde je omezený prostor.
A: Ano. Plochá hliníková základna umožňuje přímou montáž na kovové šasi nebo externí chladič. Aplikace tepelného maziva mezi kontaktní povrchy může dále zlepšit účinnost přenosu tepla a podpořit vyšší trvalý provozní výkon.
Odpověď: Plně uzavřené hliníkové pouzdro v kombinaci s izolačním zaléváním zpomalujícím hoření poskytuje účinnou ochranu proti prachu, vlhkosti, vibracím a oxidaci. Ve srovnání s otevřenými odporovými strukturami nabízí tato konstrukce lepší přizpůsobivost prostředí, zatímco pro venkovní aplikace nebo aplikace s vysokou ochranou lze přidat další ochranu krytu.
A: Ano. DUFEW poskytuje přizpůsobení OEM a ODM na základě specifických elektrických, mechanických a instalačních požadavků. Vlastní možnosti zahrnují hodnotu odporu, jmenovitý výkon, rozměry pouzdra, konfiguraci svorek a vodičů, montážní strukturu, design s nízkou indukčností a další speciální specifikace. Zákazníci mohou poskytnout výkresy nebo technické požadavky a inženýři DUFEW vyhodnotí a vyvinou vhodné řešení.
A: Běžně se používají v aplikacích vyžadujících kompaktní velikost a spolehlivý odvod tepla, včetně systémů servopohonů, pohonů s proměnnou frekvencí, dynamických brzdových obvodů, zařízení pro nabíjení a vybíjení baterií, průmyslových automatizačních systémů, napájecích zdrojů, elektronických zátěžových systémů a zařízení pro obnovitelné zdroje energie.
DUFEW poskytuje OEM a ODM výrobní služby pro průmyslové aplikace výkonových odporů, podporuje výrobce zařízení, distributory a systémové integrátory přizpůsobenými řešeními pokrývajícími elektrický výkon, mechanickou strukturu a požadavky na instalaci.
Možnosti přizpůsobení zahrnují jmenovité výkony od 50W do 6kW, hodnoty odporu od 0,01Ω do 120kΩ, rozměry pouzdra, konfigurace svorek a vodičů, montážní struktury, návrhy s nízkou indukčností, vlastní štítky, loga a modifikace specifické pro aplikaci.
Každý přizpůsobený produkt je vyvíjen prostřednictvím technického hodnocení a řízení výroby, aby byl zajištěn spolehlivý tepelný výkon, elektrická stabilita a dlouhodobý provoz v průmyslovém prostředí.
Výběr správného odporu pomáhá maximalizovat spolehlivost systému a životnost. Při výběru modelu zvažte následující faktory:
| Výběrová položka | Doporučení |
|---|---|
| Výkonový jmenovitý | Vyberte si podle nepřetržitého nebo přerušovaného pracovního cyklu s dostatečnou bezpečnostní rezervou. |
| Hodnota odporu | Splňujte požadavky na měnič, servopohon nebo elektrický obvod. |
| Provozní napětí | Ujistěte se, že maximální pracovní napětí nepřekračuje specifikaci produktu. |
| Způsob chlazení | Pro aplikace s vyšším výkonem namontujte rezistor na kovovou desku nebo chladič. |
| Instalační prostor | Vyberte rozměry na základě dostupného prostoru skříně nebo zařízení. |
| Typ připojení | Vyberte si mezi konfigurací terminálu nebo přívodního vodiče podle požadavků na instalaci. |
Pokud si nejste jisti, který model nejlépe vyhovuje vaší aplikaci, technický tým DUFEW může doporučit nejvhodnější řešení na základě vašich provozních podmínek.
- Profesionální výrobce průmyslových výkonových odporů a brzdových řešení
- Stabilní kvalita produktu s přísnou výrobou a kontrolou kvality
- Flexibilní služby OEM a ODM pro globální výrobce zařízení
- Rychlá reakce na technickou podporu a hodnocení projektu
- Spolehlivé dodání standardních a přizpůsobených produktů
- Kompletní produktové portfolio zahrnující drátové, vlnité, trubkové, hliníkové, brzdné a přizpůsobené výkonové odpory
Hledáte spolehlivého dodavatele ultratenkých hliníkových rezistorů?
DUFEW poskytuje standardní produkty a přizpůsobená řešení pro průmyslovou automatizaci, obnovitelné zdroje energie, motorové pohony, testovací zařízení a výkonovou elektroniku.
Kontaktujte náš technický tým ještě dnes pro:
- Doporučení produktů
- Technické konzultace
- Podpora OEM a ODM
- Vzorové požadavky
- Konkurenční nabídky
DUFEW – Váš důvěryhodný výrobce průmyslových výkonových rezistorů v Číně.
