Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

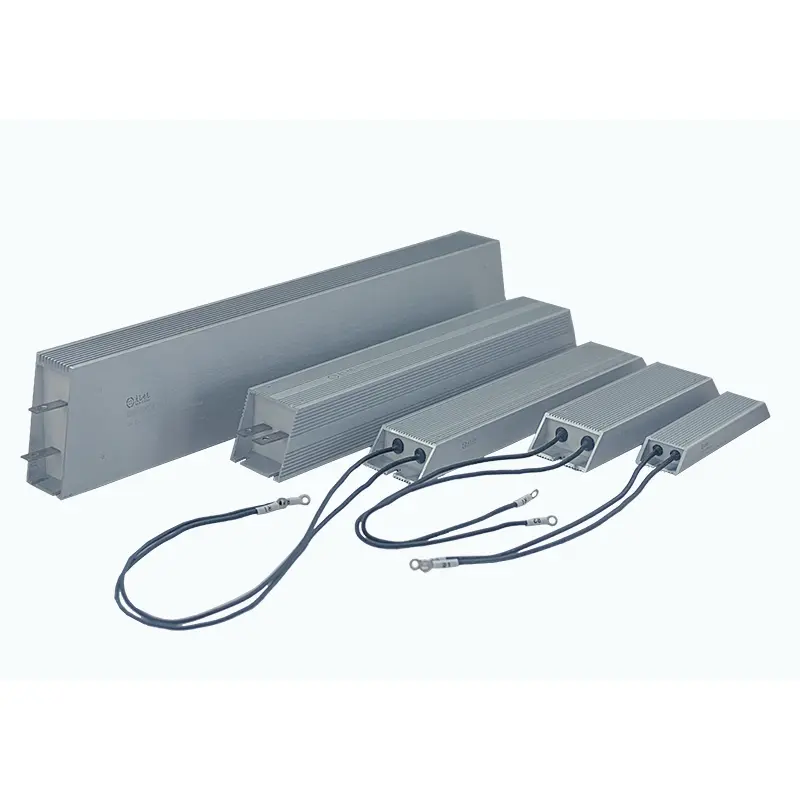

DUFEW Inverter Aluminium Clad Resistor je speciálně navržen pro brzdové systémy s proměnnou frekvencí (VFD), servopohony a aplikace řízení průmyslových motorů, které vyžadují spolehlivou absorpci regenerační energie.
Během zpomalování motoru, zvedání nebo rychlého zastavení motor generuje regenerační energii, která proudí zpět do stejnosměrné sběrnice měniče. Pokud tato energie nemůže být efektivně spotřebována, nadměrné nahromadění napětí může vyvolat poruchy přepětí měniče nebo poškodit výkonové komponenty.
Brzdné odpory měniče DUFEW přeměňují regenerovanou elektrickou energii na tepelnou energii prostřednictvím vysoce výkonné struktury odporu s hliníkovým pláštěm, což pomáhá udržovat stabilní provoz měniče a zvyšuje bezpečnost systému.
Díky odolnému krytu z hliníkové slitiny, technologii zapouzdření s vysokou izolací a optimalizovanému designu tepelného managementu poskytuje DUFEW spolehlivá řešení brzdných odporů pro výrobce průmyslové automatizace, dodavatele měničů a výrobce zařízení po celém světě.
K dispozici ve jmenovitých výkonech 50W-6KW, hodnotách odporu 0,01Ω-120kΩ a přizpůsobitelných specifikacích, aby vyhovovaly různým požadavkům na brzdění měniče.
Na rozdíl od rezistorů pro všeobecné použití jsou brzdné rezistory invertoru vyžadovány, aby vydržely opakované krátkodobé vysokovýkonové energetické pulsy během brzdných cyklů.
DUFEW Invertor Aluminium Clad Resistor je navržen tak, aby zvládal:
- Náhlé uvolnění regenerační energie
- Časté cykly zrychlování a zpomalování
- Stavy krátkodobého přetížení
- Požadavky na dynamické brzdění
Bezpečným odváděním přebytečné energie pomáhá:
- Zabraňte přepětí DC sběrnice
- Chraňte invertorové moduly
- Zlepšete odezvu při brzdění
- Zvyšte spolehlivost zařízení
| Funkce | Prospěch |
|---|---|
| Navrženo pro brzdění VFD | Odpovídá požadavkům na rozptyl energie měniče s proměnnou frekvencí |
| Vysoká schopnost absorpce pulzní energie | Zvládá opakované cykly brzdění a regenerace |
| Pouzdro pro odvod tepla z hliníkové slitiny | Rychle přenáší teplo během provozu |
| Plně uzavřená zapouzdřená struktura | Chrání před prachem, vlhkostí a vibracemi |
| Standardní provedení montážního otvoru | Snadná instalace a výměna |
| Více možností terminálu | Podporuje různé požadavky na zapojení |
| Vlastní možnosti odporu a výkonu | Odpovídá různým specifikacím měniče |
Odporový prvek je vyroben z vysokoteplotních izolačních materiálů a navinut pomocí prémiového odporového drátu ze slitiny niklu a chrómu (Ni-Cr) nebo mědi a niklu (Cu-Ni). Po izolaci slídové izolace je sestava naplněna tepelnou směsí zpomalující hoření a utěsněna uvnitř pouzdra z hliníkové slitiny.
Tato integrovaná struktura zlepšuje mechanickou pevnost, odolnost proti vibracím, účinnost přenosu tepla a dlouhodobou provozní spolehlivost v průmyslových brzdových aplikacích.
Vnitřní struktura využívá křemennou výplň kombinovanou se speciálními pojivy pro zvýšení tepelné vodivosti. Ve srovnání s tradiční vzduchovou izolací tato konstrukce přenáší teplo efektivněji z odporového prvku do hliníkového pouzdra.
Spolu s vnějšími drážkami pro odvod tepla pomáhá tepelný design udržovat stabilní brzdný výkon, zlepšit teplotní rovnováhu a prodloužit životnost při opakovaném zatížení.
DUFEW podporuje různé možnosti připojení, včetně svorek z nerezové oceli a vysokoteplotních přívodních vodičů, aby byly splněny různé požadavky na instalaci. Integrované montážní otvory zjednodušují instalaci uvnitř invertorových skříní a průmyslových řídicích systémů.
Výběr správného odporu vyžaduje zvážení parametrů měniče, brzdných podmínek a prostředí instalace.
| Faktor výběru | Ohleduplnost |
|---|---|
| Hodnota odporu | Musí odpovídat rozsahu brzdného odporu doporučeného výrobcem měniče |
| Výkonový jmenovitý | Vybírá se podle frekvence brzdění a požadované kapacity absorpce energie |
| Výkon motoru | Vyšší výkon motoru obecně vyžaduje silnější brzdnou schopnost |
| Pracovní cyklus | Časté brzdění vyžaduje vyšší tepelnou kapacitu |
| Instalační prostředí | Měly by být vyhodnoceny podmínky ventilace a návrh chlazení skříně |
Nesprávný výběr rezistoru může mít za následek nadměrný brzdný proud, nedostatečný brzdný moment, přehřátí nebo alarmy ochrany měniče. DUFEW doporučuje zvolit vhodné hodnoty odporu na základě specifikací měniče a skutečných provozních požadavků.
| Aplikace | Funkce |
|---|---|
| Měniče s proměnnou frekvencí (VFD) | Absorbuje regenerační energii při brzdění motorem |
| Systémy servopohonů | Zvládá energii zpomalení servomotoru |
| Výtahy | Řídí energii generovanou při spouštění a brzdění |
| Jeřáby a zdvihací zařízení | Podporuje časté start-stop provoz |
| Zařízení pro průmyslovou automatizaci | Poskytuje dynamickou ochranu při brzdění |
| Elektronické zátěžové testování | Působí jako vysoce výkonná odporová zátěž |
| Zařízení pro obnovitelné zdroje energie | Vybíjecí a ochranné obvody |
| Parametr | Specifikace |
|---|---|
| Typ produktu | Invertorový hliníkový plátovaný odpor |
| Aplikace | Dynamické brzdění / rekuperační ztráta energie |
| Výkonový rozsah | 50W - 6KW |
| Rozsah odporu | 0,01Ω - 120kΩ |
| Provozní napětí | ≤1200V |
| Tolerance odporu | ±3 %, ±5 %, ±10 % |
| Materiál odporového drátu | Slitina nikl-chrom / měď-nikl |
| Materiál bydlení | Hliníková slitina |
| Izolační materiál | Směs zpomalující hoření při vysokých teplotách |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň ochrany | IP00 |
| Hodnocení plamene | UL94V-2 |
| Norma | GB-5792 |
| Testovací položka | Zkušební podmínka | Výkon |
|---|---|---|
| Dielektrická pevnost | 2500VAC / 50Hz /60s | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátké přetížení | 10násobek jmenovitého výkonu /5s | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | Provoz cyklického vybíjení | > 9000 h |
| Odolnost proti vlhkosti | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Cyklování teploty | -55℃ až 155℃ cyklů | Stabilní výkon |
| Tepelná odolnost | 350℃/2h | Bez zjevného poškození |
| Zkouška plamenem | 10násobek jmenovitého výkonu | Žádné spalování |
| Srovnání | DUFEW Invertorový hliníkový plátovaný odpor | General Power Rezistor |
|---|---|---|
| Účel aplikace | Navrženo pro rekuperační absorpci brzdné energie | Určeno pro běžné zatížení |
| Manipulace s energií | Podporuje krátkodobé vysokoenergetické pulzy | Vhodné především pro stabilní zátěž |
| Kompatibilita ovládání motoru | Odpovídá VFD a servo brzdovým systémům | Žádný design specifický pro měnič |
| Ochrana proti přepětí | Pomáhá předcházet poruchám přepětí DC sběrnice | Omezená ochranná schopnost |
| Tepelný design | Optimalizováno pro opakované brzdné cykly | Při častých pulzech se může přehřát |
| Instalace | Navrženo pro integraci rozvaděče | Univerzální instalace |
Před instalací ověřte model měniče, doporučený rozsah odporu, požadovaný brzdný výkon a pracovní cyklus, abyste se ujistili, že odpor odpovídá systémovým požadavkům.
Před instalací zkontrolujte hliníkové pouzdro, svorky, stav zapouzdření a montážní konstrukci, abyste se ujistili, že rezistor není poškozen a je připraven k provozu.
Správný odvod tepla je nezbytný pro spolehlivé brzdění. Pro zlepšení proudění vzduchu se doporučuje vertikální instalace, přičemž mezi odpory by měla být zachována dostatečná vzdálenost. U uzavřených skříní může být vyžadováno dodatečné nucené větrání podle provozních podmínek.
Používejte tepelně odolné kabely, zajistěte bezpečné připojení svorek a udržujte vzdálenost vedení mezi měničem a rezistorem co nejkratší, aby se zvýšila spolehlivost připojení.
Po instalaci zkontrolujte hodnotu odporu, během provozu sledujte povrchovou teplotu a ověřte výkon brzd, abyste zajistili správnou funkci systému.
DUFEW podporuje přizpůsobená řešení brzdných odporů měniče, včetně:
| Vlastní položka | Dostupné možnosti |
|---|---|
| Hodnota odporu | Vlastní odpor odpovídající požadavkům měniče |
| Výkonový jmenovitý | 50W-6KW |
| Velikost pouzdra | Přizpůsobené rozměry |
| Typ terminálu | Nerezové svorky / přívodní vodiče |
| Ochranné komponenty | Volitelná tepelná ochrana |
| Návrh aplikace | Přizpůsobeno podle brzdných podmínek |
Rezistor s hliníkovým pláštěm měniče absorbuje regenerační energii generovanou při brzdění motoru a přeměňuje ji na tepelnou energii, čímž zabraňuje přepětí stejnosměrné sběrnice a chrání systém měniče.
Hodnota odporu by měla odpovídat rozsahu doporučenému výrobcem měniče. Příliš nízká hodnota může způsobit nadměrný proud, zatímco příliš vysoká hodnota může snížit brzdný výkon.
Ano. Invertorové brzdové odpory DUFEW jsou vhodné pro servosystémy, zejména aplikace vyžadující rychlé zpomalení a opakované brzdné cykly.
Ano. DUFEW podporuje přidávání tepelných spínačů nebo součástí teplotní ochrany pro aplikace vyžadující dodatečné monitorování bezpečnosti.
