Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

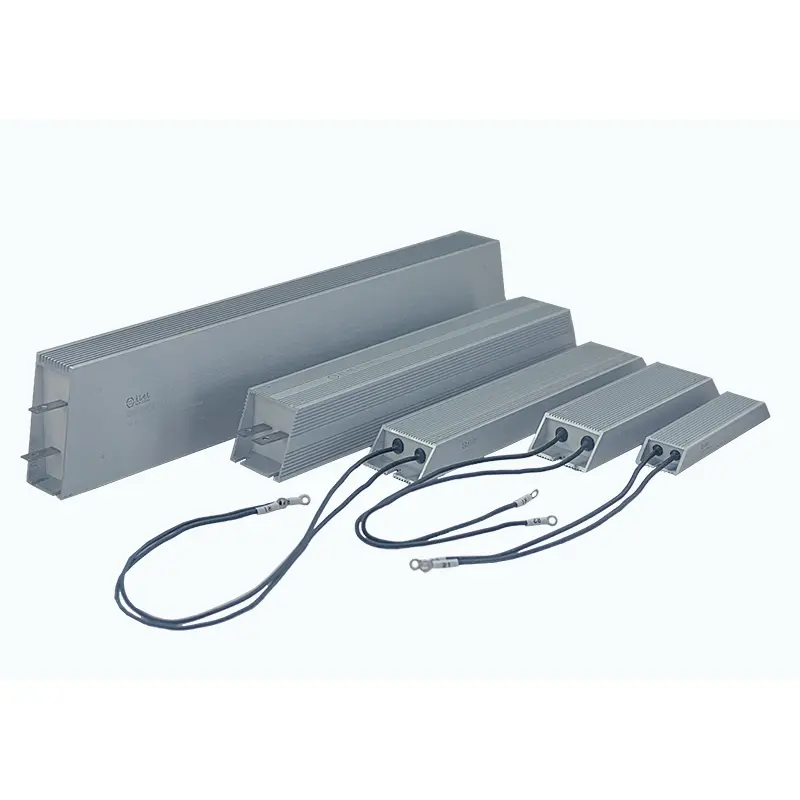

DUFEW Non-Inductive Aluminium Clad Resistor je speciálně navržen pro vysokorychlostní spínací obvody, systémy pulzního napájení, invertorové aplikace a přesná elektronická zařízení, kde konvenční drátové rezistory mohou trpět parazitními indukčními efekty.
Na rozdíl od standardních výkonových rezistorů, které generují dodatečnou indukční reaktanci během rychlých změn proudu, DUFEW využívá pokročilou strukturu bifilárního vinutí Ayrton-Perry pro minimalizaci vazby magnetického pole a dosažení ultra nízké indukčnosti.
Zlepšením proudové odezvy a snížením rušení při spínání tento odpor pomáhá chránit citlivé výkonové komponenty, zlepšuje stabilitu tvaru vlny a zvyšuje spolehlivost vysokofrekvenčních elektronických systémů.
K dispozici od 50W do 6KW, s hodnotami odporu od 0,01Ω do 120kΩ, DUFEW poskytuje přizpůsobená řešení rezistorů s nízkou indukčností pro výrobce výkonové elektroniky, dodavatele měničů, automatizační společnosti a výrobce průmyslových zařízení.
V moderní výkonové elektronice se frekvence spínání stále zvyšuje, zatímco komponenty jsou citlivější na elektrický šum a kolísání napětí.
Konvenční rezistor může způsobit nežádoucí indukčnost během rychlých přechodů proudu, což způsobí:
- Překmit napětí
- Zkreslení průběhu proudu
- Rušení EMI
- Napětí polovodičů
- Nestabilita řídicího systému
Neindukční hliníkový odpor DUFEW je vyvinut pro udržení stabilního elektrického výkonu za rychle se měnících proudových podmínek.
| Funkce výkonu | Technická hodnota |
|---|---|
| Konstrukce vinutí s velmi nízkou indukčností | Minimalizuje nežádoucí indukční efekty při vysokorychlostním spínání |
| Bifilární vinutí Ayrton-Perry | Ruší magnetická pole generovaná tokem proudu |
| Rychlá elektrická odezva | Zlepšuje výkon přechodových obvodů |
| Schopnost stabilního pulzního zatížení | Zvládá opakované cykly nabíjení a vybíjení |
| Nízké elektromagnetické rušení | Snižuje šum ovlivňující citlivé obvody |
| Hliníková konstrukce tepelného managementu | Udržuje spolehlivý provoz za podmínek vysokého výkonu |
Vnitřní struktura vinutí je klíčovým faktorem, který odlišuje odpory s nízkou indukčností od konvenčních drátových konstrukcí. DUFEW využívá princip bifilárního vinutí Ayrton-Perry, který využívá dva odporové dráty navinuté v opačných směrech, aby se snížilo magnetické pole generované během toku proudu.
Tím, že umožňuje, aby se magnetická pole dvou vinutí vzájemně částečně rušila, tato struktura výrazně snižuje čistý magnetický tok a minimalizuje parazitní indukčnost, což umožňuje rychlejší elektrickou odezvu a lepší výkon ve vysokorychlostních spínacích aplikacích.
Vysokofrekvenční spínací systémy často zažívají rychlé změny proudu, kdy parazitní indukčnost může generovat nežádoucí napěťové špičky a ovlivnit stabilitu obvodu. Nízkoindukční rezistory DUFEW jsou navrženy tak, aby efektivně zvládaly přechodovou energii, potlačovaly spínací špičky, zlepšovaly stabilitu tvaru vlny a omezovaly namáhání citlivých polovodičových součástek.
Jsou vhodné zejména pro:
- IGBT invertorové obvody
- MOSFET spínací systémy
- PWM měniče výkonu
- Vysokofrekvenční elektronické zátěže
Během rekuperačního nebo dynamického brzdění musí být přebytečná energie rychle vybita, aby byla zachována stabilita systému. Struktura s nízkou indukčností zlepšuje brzdnou odezvu, snižuje rušení při spínání a pomáhá chránit výkonové moduly měniče před přechodným elektrickým namáháním.
Ve vysokofrekvenčních napájecích systémech může parazitní indukčnost ovlivnit spínací průběhy a celkovou účinnost. Nízkoindukční rezistory DUFEW poskytují charakteristiku rychlé odezvy pro aplikace, jako jsou odlehčovací obvody, obvody omezující proud a obvody absorpce impulsů.
U elektronických testovacích systémů odezvové charakteristiky odporových komponent přímo ovlivňují přesnost měření. Optimalizovaný design s nízkou indukčností pomáhá dosáhnout přesnější pulzní odezvy, snížit zkreslení signálu a zlepšit opakovatelnost testu.
| Struktura | Funkce |
|---|---|
| Slitinový odporový drát | Poskytuje stabilní odporové charakteristiky |
| Symetrické bifilární vinutí | Snižuje magnetickou vazbu |
| Izolační vrstva slídy | Odděluje vrstvy vinutí a zlepšuje stabilitu |
| Termální náplň Quartz | Zlepšuje vedení tepla |
| Hliníkové pouzdro | Poskytuje mechanickou ochranu a tepelný management |
| Parametr | Specifikace |
|---|---|
| Typ produktu | Neindukční hliníkový odpor |
| Hlavní rys | Výkon s nízkou indukčností |
| Technologie navíjení | Bifilární vinutí Ayrton-Perry |
| Výkonový rozsah | 50W - 6KW |
| Rozsah odporu | 0,01Ω - 120kΩ |
| Provozní napětí | ≤1200V |
| Tolerance odporu | ±3 %, ±5 %, ±10 % |
| Teplotní koeficient | ≤300 ppm/℃ |
| Materiál bydlení | Hliníková slitina |
| Izolační materiál | Směs zpomalující hoření při vysokých teplotách |
| Dielektrická pevnost | 2500VAC / 60s |
| Izolační odpor | ≥100MΩ |
| Norma | GB-5792 |
| Porovnávací položka | DUFEW Neindukční hliníkový plátovaný rezistor | Konvenční drátový rezistor |
|---|---|---|
| Aktuální odezva | Navrženo pro rychlé změny proudu | Omezeno parazitní indukčností |
| Magnetický efekt | Protilehlá magnetická pole se navzájem ruší | Magnetická pole se hromadí |
| Spínací výkon | Vhodné pro vysokofrekvenční obvody | Vhodné především pro nízkofrekvenční aplikace |
| Ovládání EMI | Snížené riziko elektromagnetického rušení | Vyšší tvorba hluku |
| Ochrana polovodičů | Pomáhá snižovat napěťové špičky | Může zvýšit přechodný stres |
| Průmysl | Typické použití |
|---|---|
| Výkonová elektronika | Vysokofrekvenční absorpce energie |
| Nabíjecí systémy EV | Spínání ochranných obvodů |
| Solární invertory | Výboj stejnosměrné energie |
| Systémy větrné energie | Ochrana převodníku |
| Servopohony | Dynamické brzdění |
| Průmyslová automatizace | Vysokorychlostní řídicí systémy |
| Laboratorní vybavení | Přesné pulzní testování |
DUFEW podporuje přizpůsobený vývoj neindukčního odporu podle požadavků aplikace.
Dostupné přizpůsobení:
| Vlastní položka | Možnosti |
|---|---|
| Hodnota odporu | 0,01Ω-120kΩ |
| Výkonový jmenovitý | 50W-6KW |
| Požadavek na indukčnost | Přizpůsobený design s nízkou indukčností |
| Rozměry | Standardní nebo speciální bydlení |
| Terminály | Nerezové svorky nebo vysokoteplotní vodiče |
| Elektrické parametry | Přizpůsobeno podle požadavků obvodu |
Protože rychlé změny proudu mohou generovat parazitní indukčnost v konvenčních rezistorech, což způsobuje napěťové špičky a elektrický šum. Neindukční odpory minimalizují tyto jevy a zlepšují stabilitu obvodu.
Hlavním rozdílem je technologie vnitřního vinutí. DUFEW používá Ayrton-Perryho bifilární vinutí ke snížení interakce magnetického pole, zatímco standardní rezistory obvykle používají konvenční jednosměrné vinutí.
Ano. Běžně se používají v invertorových brzdových okruzích, obvodech absorpce pulzů a výkonových elektronických systémech vyžadujících rychlou odezvu.
Ano. DUFEW poskytuje OEM přizpůsobení pro hodnotu odporu, jmenovitý výkon, mechanické rozměry, svorky a požadavky na nízkou indukčnost.
