Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

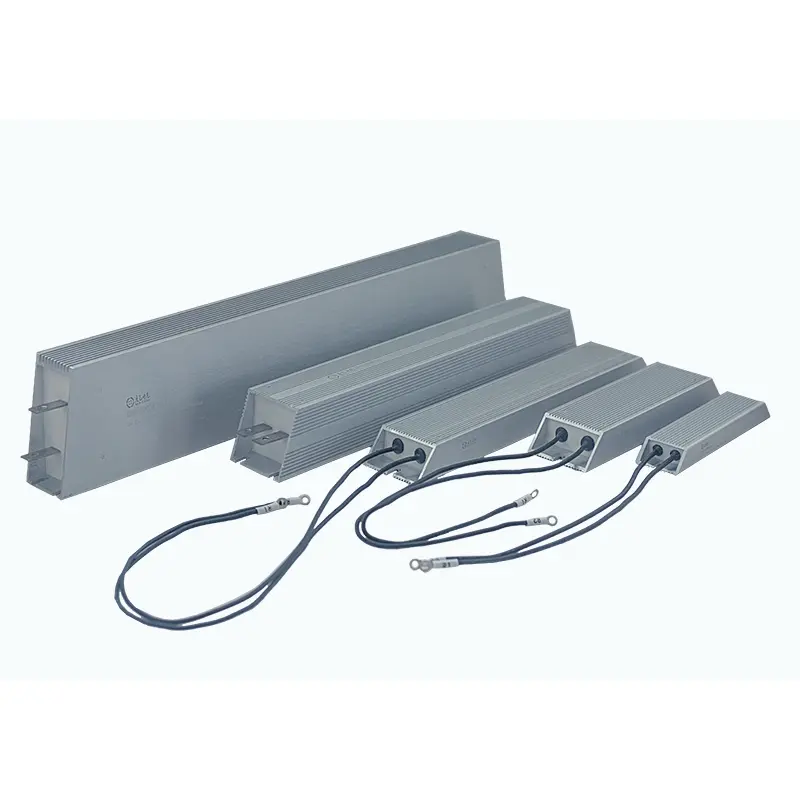

DUFEW Custom-Shaped Aluminium Clad Resistor je technické řešení vyvinuté pro průmyslová zařízení vyžadující speciální instalační rozměry, unikátní montážní struktury nebo přizpůsobené směry vedení.
Na rozdíl od standardních rezistorů s hliníkovým pláštěm s pevnými rozměry lze tento přizpůsobený výkonový rezistor vyrobit podle vašeho skutečného uspořádání zařízení, včetně tvaru pouzdra, montážních otvorů, polohy svorek a směru vývodu vodiče.
S výkonem od 50W do 6KW, hodnotami odporu od 0,01Ω do 120kΩ a možnostmi tolerance ±3%, ±5% a ±10%, DUFEW poskytuje flexibilní řešení OEM rezistorů pro automatizační systémy, zařízení pro řízení motorů, dopravní systémy a speciální průmyslové aplikace.
Přizpůsobením návrhu odporu ke stávajícímu instalačnímu prostoru se zákazníci mohou vyhnout přestavbě skříně, snížit náklady na úpravy a zjednodušit integraci zařízení.
Standardní rezistory jsou navrženy pro standardní uspořádání zařízení. Mnoho průmyslových strojů, speciálních vozidel a přizpůsobených řídicích systémů má však omezený vnitřní prostor nebo nepravidelné montážní polohy.
Společnost DUFEW vyvíjí přizpůsobené odpory s hliníkovým pláštěm, které tyto problémy řeší.
| Funkce | Přínos pro zákazníky |
|---|---|
| Vlastní geometrie pouzdra | Hodí se do nepravidelných prostor zařízení bez stavebních úprav |
| Nastavitelné montážní otvory | Přímá instalace bez dalších držáků |
| Flexibilní směr výstupu vodiče | Zabraňuje rušení kabeláže uvnitř ovládacích skříní |
| Plně utěsněná hliníková konstrukce | Chrání odporové prvky před prachem, vlhkostí a vibracemi |
| Optimalizovaná technologie tepelného plnění | Zajišťuje rovnoměrný přenos tepla a zabraňuje místnímu přehřívání |
| OEM technická podpora | Poskytuje přizpůsobená řešení od prototypu až po sériovou výrobu |
DUFEW poskytuje přizpůsobené návrhy hliníkových krytů na základě výkresů zákazníka, požadavků na instalaci a podmínek uspořádání zařízení. Struktura pouzdra může být přizpůsobena pro složitá instalační prostředí, včetně konfigurací ve tvaru L, odsazených struktur, víceúhlových designů, speciálních tvarů výřezů a přizpůsobených montážních základů.
Tento flexibilní konstrukční přístup umožňuje přímou integraci rezistoru do kompaktních prostorů zařízení nebo systémů s omezenými instalačními plochami, což snižuje dodatečné úpravy během montáže.
Montážní strukturu lze upravit podle specifických požadavků na vybavení, včetně rozteče otvorů, hloubky zahloubení, množství montážního ucha a úhlů konzoly.
Optimalizací montážního rozhraní během výroby pomáhá DUFEW zákazníkům vyhnout se dalším adaptérům a dosáhnout rychlejší a spolehlivější instalace.
Odporový prvek je vyroben z vysoce kvalitního legovaného odporového drátu přesně navinutého na vysokoteplotním izolačním jádru. Po izolaci slídové izolace je sestava vyplněna křemičitým pískem a speciálními tepelně spojovacími materiály uvnitř hliníkového pouzdra pro zlepšení celkové stability.
Struktura zapouzdření poskytuje:
- Zlepšená tepelná vodivost ve srovnání se vzduchovou izolací
- Stabilní přenos tepla
- Vylepšená elektrická izolační schopnost
- Snížené riziko místního přehřátí
Aby byly splněny různé požadavky na instalaci, DUFEW podporuje více konfigurací svorek a vedení, včetně svorek z nerezové oceli, vysokoteplotních přívodních vodičů, designů bočních vývodů a konstrukcí úhlových vývodů.
Tyto přizpůsobené možnosti připojení pomáhají zabránit interferenci s okolními komponenty a poskytují větší flexibilitu pro integraci systému.
| Funkce designu | Inženýrská výhoda |
|---|---|
| Zakázkově tvarovaná hliníková skořepina | Odpovídá prostředí instalace speciálního vybavení |
| Tepelná náplň z křemenného písku | Zlepšuje účinnost odvodu tepla |
| Prvek vinutý ze slitinového drátu | Poskytuje stabilní odporový výkon |
| Plně uzavřená konstrukce | Zvyšuje ochranu proti prachu a vlhkosti |
| Hliníkové tělo pro odvod tepla | Rychle přenáší vnitřní teplo |
| Přizpůsobený směr výstupu | Zjednodušuje elektrické připojení |
| Parametr | Specifikace |
|---|---|
| Typ produktu | Zakázkově tvarovaný hliníkový plátovaný odpor |
| Technologie | Drátový výkonový odpor |
| Výkonový jmenovitý | 50W - 6KW |
| Rozsah odporu | 0,01Ω - 120kΩ |
| Provozní napětí | ≤1200V |
| Tolerance odporu | ±3 %, ±5 %, ±10 % |
| Materiál jádra | Vysokoteplotní izolační materiál |
| Odporový drát | Prémiový slitinový odporový drát |
| Materiál bydlení | Hliníková slitina |
| Výplňový materiál | Termální směs z křemenného písku |
| Teplotní koeficient | ≤300 ppm/℃ |
| Izolační odpor | ≥100MΩ |
| Dielektrická pevnost | 2500VAC / 60s |
| Hodnocení plamene | UL94V-2 |
| Norma | GB-5792 |
| Testovací položka | Zkušební podmínka | Výkon |
|---|---|---|
| Dielektrická pevnost | 2500VAC / 50Hz / 60s | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátké přetížení | 10násobek jmenovitého výkonu po dobu 5s | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | Test cyklického provozu | > 9000 h |
| Odolnost proti vlhkosti | 40℃±2℃ / 90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Cyklování teploty | -55 ℃ / 55 ℃ / 155 ℃ cyklů | Stabilní výkon |
| Tepelná odolnost | 350 ℃ / 2h | Bez zjevného poškození |
| Odolnost vůči plameni | 10násobek jmenovitého výkonu | Žádné spalování |
| Průmysl | Aplikace |
|---|---|
| Průmyslová automatizace | Přizpůsobené brzdové a ochranné okruhy |
| Servosystémy | Absorpce energie a dynamické brzdění |
| Elektrická vozidla | Prostorově omezené systémy řízení výkonu |
| Speciální vozidla | Vlastní elektrické rozvržení |
| Testovací zařízení | Systémy pro simulaci zatížení |
| Obnovitelná energie | Aplikace energetického výboje |
| Výtahy a jeřáby | Motorové brzdové systémy |
| Námořní vybavení | Kompaktní elektrické řídicí systémy |
Proces přizpůsobení začíná podrobnou kontrolou požadavků zákazníka, včetně instalačních rozměrů, montážní polohy, jmenovitého výkonu, hodnoty odporu a směru vedení. Tyto specifikace pomáhají definovat základní konstrukční požadavky na strukturu odporu.
Na základě požadavků aplikace vyvinou inženýři DUFEW vhodnou strukturu vyhodnocením konstrukce krytu, výkonu rozptylu tepla, konfigurace terminálu a technologie vnitřního plnění, aby byla zajištěna spolehlivá integrace se zařízením zákazníka.
Po potvrzení návrhu je každý rezistor vyroben standardizovanými výrobními postupy a před odesláním prochází elektrickým a mechanickým testováním k ověření výkonu, bezpečnosti a spolehlivosti.
| Srovnání | Řešení na míru | Standardní hliníkový plátovaný odpor |
|---|---|---|
| Bytový design | Flexibilní konstrukce skříně vyvinuté podle požadavků na zařízení | Pevné obdélníkové pouzdro |
| Kompatibilita instalace | Může být integrován do nepravidelných nebo omezených instalačních prostor | Vyžaduje standardní montážní podmínky |
| Montážní konfigurace | Montážní otvory a držáky lze upravit podle uspořádání zařízení | Pevné montážní rozměry |
| Uspořádání terminálu | K dispozici je více směrů svorek a vodičů | Standardní konfigurace terminálu |
| Integrace zařízení | Snižuje dodatečné úpravy během instalace | Může vyžadovat úpravy stávajících struktur zařízení |
| Rozsah použití | Vhodné pro speciální stroje a přizpůsobená průmyslová zařízení | Vhodné pro všeobecné průmyslové aplikace |
Přizpůsobené řešení se doporučuje, pokud má zařízení omezený instalační prostor, nepravidelné montážní polohy nebo speciální požadavky na připojení. Umožňuje rezistoru přizpůsobit se stávajícím návrhům systému bez velkých strukturálních změn.
Ne. DUFEW využívá optimalizované vnitřní výplňové a teplosměnné struktury pro udržení rovnoměrného rozložení tepla a snížení rizika lokalizovaného přehřátí během provozu.
DUFEW podporuje přizpůsobení na základě požadavků aplikace, včetně:
- Tvar pouzdra
- Montážní rozměry
- Výkon
- Hodnota odporu
- Typ terminálu
- Směr vedení
- Instalační struktura
Standardní modely jsou vhodné pro běžná instalační prostředí, zatímco přizpůsobené návrhy poskytují větší flexibilitu pro zařízení se speciálními prostorovými omezeními, požadavky na montáž nebo uspořádáním kabeláže.
