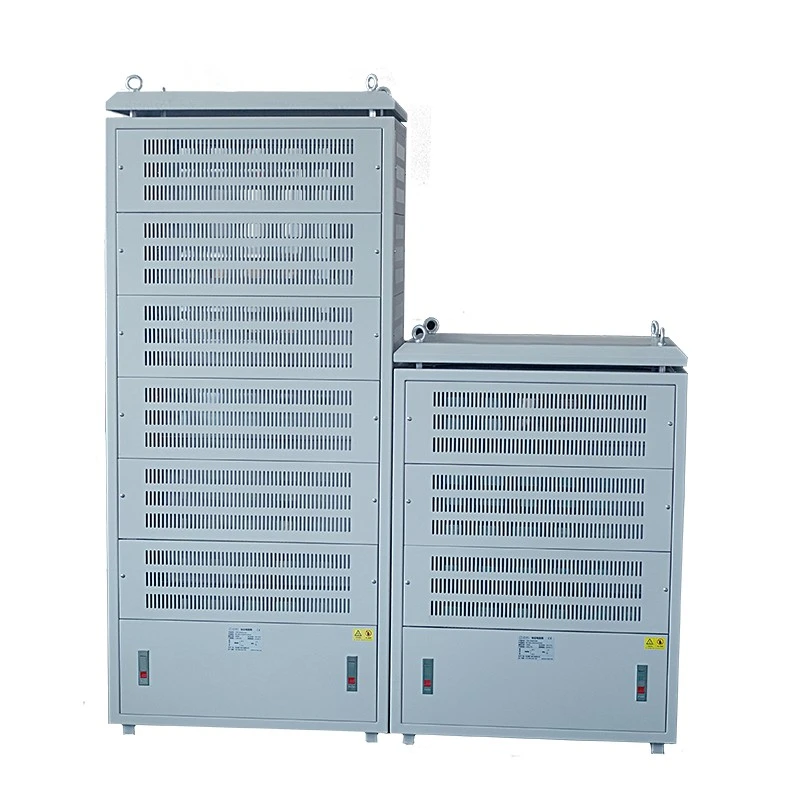

Skříň invertorového brzdového rezistoru je kritickou součástí používanou v aplikacích regenerativního brzdění měniče s proměnnou frekvencí (VFD).
Když motor řízený frekvenčním měničem rychle zpomaluje, motor může vstoupit do regenerativního provozu a vrátit elektrickou energii do stejnosměrné sběrnice invertoru. Tato regenerovaná energie zvyšuje napětí stejnosměrné sběrnice.
Pokud přebytečnou energii nelze účinně uvolnit, může systém invertoru zaznamenat:
- Alarmy přepětí DC sběrnice
- Neočekávané vypnutí měniče
- Selhání brzd
- Snížená účinnost zařízení
- Možné poškození napájecích modulů
Dufew Electric Inverter Braking Resistor Cabinet spolupracuje s brzdovou jednotkou, aby bezpečně spotřebovávaly regenerovanou energii a udržovaly stabilní provoz měniče.
Během procesu brzdění:
1. Motor generuje regenerační energii během zpomalování.
2. Brzdná jednotka detekuje zvýšené napětí DC sběrnice.
3. Skříň brzdových odporů je připojena k brzdovému okruhu.
4. Rezistor přeměňuje elektrickou energii na tepelnou energii.
5. Chladicí konstrukce skříně odvádí vzniklé teplo.
Tento proces řízeného rozptylu energie pomáhá udržovat stabilní provoz během cyklů častého zrychlování, zpomalování a nouzového brzdění.
Na rozdíl od univerzálních odporových skříní vyžaduje invertorová skříň brzdných odporů přesné sladění s kompletním systémem pohonu.
Nesprávný výběr rezistoru může vést k:
- Nedostatečný brzdný moment
- Příliš vysoká teplota rezistoru
- Zkrácená životnost
- Nestabilní provoz měniče
- Snížená účinnost brzd
Dufew Electric vyhodnocuje skutečné pracovní podmínky před návrhem skříně brzdových odporů.
Mezi klíčové parametry výběru patří:
| Faktor výběru | Vliv na design |
|---|---|
| Napětí měniče | Určuje požadavky na izolaci a konfiguraci rezistoru |
| Výkon motoru | Určuje kapacitu absorpce energie |
| Frekvence brzdění | Ovlivňuje tepelný design a kapacitu odporu |
| Setrvačnost zatížení | Určuje hladinu regenerační energie |
| Doba brzdění | Ovlivňuje přetížitelnost |
| Pracovní cyklus | Určuje nepřetržitý nebo přerušovaný provoz |
| Instalační prostředí | Ovlivňuje konstrukci skříně a způsob chlazení |
Prostřednictvím inženýrského výběru nabízí Dufew Electric řešení brzdných odporů přizpůsobené skutečným požadavkům aplikace.
V těžkých průmyslových zařízeních motory často pracují při měnících se podmínkách zatížení.
Během:
- Rychlé zpomalení
- Nouzové zastavení
- Spouštění těžkého nákladu
- Časté cykly start-stop
motor může generovat významnou regenerační energii.
Bez účinného zařízení pro pohlcování energie se tato energie hromadí ve stejnosměrné sběrnici invertoru a způsobuje nárůst napětí.
Dufew Electric Inverter Braking Rezistor Cabinet poskytuje řízenou vybíjecí dráhu přeměnou regenerativní elektrické energie na teplo.
Mezi výhody patří:
- Snížené kolísání napětí stejnosměrné sběrnice
- Vylepšená ochrana měniče
- Stabilnější brzdný výkon
- Snížené riziko neočekávaného vypnutí
Dufew Electric používá modulární sestavy vlnitých rezistorů speciálně navržené pro aplikace dynamického brzdění, které poskytují spolehlivý výkon absorpce energie při častém brzdění.
Vlnité odporové prvky se vyznačují velkou plochou pro odvod tepla, vysokou hustotou výkonu, stabilním odporovým výkonem a vhodností pro opakované brzdné cykly.
Skříň integruje více rezistorových modulů prostřednictvím spolehlivých vodivých konstrukcí a měděných přípojnic. Každá vrstva odporu je navržena s nezávislými elektrickými přípojkami, vyhrazeným prostorem pro odvod tepla, zesílenými vodivými strukturami a ochranou monitorování teploty.
Modulární konstrukce poskytuje několik výhod:
Vícenásobné odporové moduly rozdělují brzdnou energii rovnoměrně, snižují tepelné namáhání jednotlivých komponent a udržují stabilní brzdný výkon při nepřetržitém provozu.
Kapacita odporu může být přizpůsobena podle výkonu motoru, brzdné frekvence, zátěžových charakteristik a požadavků na provozní cyklus.
Pokud jeden rezistorový modul vyžaduje kontrolu nebo výměnu, technici mohou provést údržbu dotčené části bez výměny celé skříně, čímž se zkrátí doba údržby a náklady.
Tepelný management je jedním z nejdůležitějších faktorů při návrhu brzdného rezistoru. Během častých brzdných cyklů může nadměrný nárůst teploty způsobit kolísání hodnoty odporu, sníženou účinnost brzdění, stárnutí součástí a zkrácení životnosti.
Dufew Electric navrhuje řešení tepelného managementu podle skutečných provozních podmínek. Skříň může obsahovat optimalizované kanály proudění vzduchu, nezávislý ventilační prostor, boční chladicí konstrukce výfuku, ventilátory nuceného chlazení a zařízení na ochranu proti teplotě.
U invertorových místností a kompaktních elektrických instalací pomáhá boční chlazení výfuku snížit cirkulaci horkého vzduchu kolem invertorového zařízení, zlepšit elektrické řízení teploty v místnosti a zabránit akumulaci tepla v blízkosti rozvaděčů.
Řešení chlazení lze přizpůsobit podle frekvence brzdění, instalačního prostoru, požadavků na nepřetržitý provoz a podmínek prostředí.
Různá průmyslová zařízení mají různá omezení instalace. Dufew Electric podporuje přizpůsobené konstrukce skříněk podle požadavků zákazníka a podmínek aplikace.
Instalace na podlahu je vhodná pro elektrické místnosti, průmyslové řídicí prostory, místnosti s vybavením a místnosti s pohonným systémem.
Mezi jeho výhody patří snadný přístup k údržbě, stabilní struktura instalace a vhodnost pro velké energetické systémy.
Boční instalace je vhodná pro aplikace s omezeným instalačním prostorem, integrovanými systémy zařízení a kompaktním elektrickým uspořádáním.
Možnosti přizpůsobení zahrnují rozměry skříně, směr vstupu kabelů, montážní strukturu a konfiguraci chlazení.
Skříně brzdných odporů Dufew jsou navrženy speciálně pro brzdové systémy s frekvenčním měničem, rekuperační absorpci energie, řízení zpomalování motoru a dynamické brzdění.
Systém podporuje výkonové rozsahy od 20KW do 500KW a pracovní napětí do ≤3000V, díky čemuž je vhodný pro aplikace se středním a vysokým výkonem měničů.
Skříň využívá zesílené měděné přípojnice, vodivé konstrukce z nerezové oceli a optimalizované návrhy vnitřních kabelů pro zlepšení schopnosti přenosu proudu, snížení ztrát ve spojení a udržení stabilního provozu při vysokém zatížení.
Skříň může integrovat teplotní ochranné spínače, chladicí ventilátory, ochranné svorky a přizpůsobené konstrukce krytu pro zlepšení bezpečnosti a spolehlivosti během dlouhodobého provozu.
Dufew Electric Inverter Braking Rezistor Cabinet je široce používán v průmyslových systémech vyžadujících spolehlivé řízení regenerační energie.
| Aplikace | Zařízení | Hlavní požadavek |
|---|---|---|
| Vybavení přístavu | Jeřáby, zvedací systémy | Časté brzdění a pohlcování energie velkého zatížení |
| Těžební systémy | Důlní kladkostroje, zvedací zařízení | Řízení vysoké setrvačnosti a nepřetržitý provoz |
| Výtahové systémy | Průmyslové výtahy, zvedací plošiny | Opakované cykly zrychlování a brzdění |
| Ocelářský průmysl | Válcovny, těžké pohony | Vysokofrekvenční rekuperační brzdění |
| Průmyslové stroje | Velké motorické systémy | Stabilní provoz měniče |
| Testovací systémy | Platformy pro testování motorů | Řízená absorpce odporového zatížení |
| Parametr | Specifikace |
|---|---|
| Typ produktu | Skříňka brzdového odporu měniče |
| Aplikace | Regenerační brzdový systém VFD |
| Rezistorový prvek | Vlnitý rezistor |
| Výkonový rozsah | 20KW-500KW |
| Pracovní napětí | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Přesnost odporu | ±3 % / ±5 % / ±10 % |
| Stupeň ochrany | IP20/IP23 |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň zpomalující hoření | UL94V-2 |
| Referenční standard | GB-5792 |
Příklad: CRC 100KW 2,7R J
| Kód | Popis |
|---|---|
| CRC | Skříň brzdového rezistoru |
| 100 kW | Jmenovitý výkon |
| 2,7R | Hodnocená odolnost |
| J | Přesnost odporu (K=±10%, J=±5%, H=±3%) |
Před odesláním provádí Dufew Electric elektrické a mechanické testy, aby ověřila spolehlivost produktu.
| Testovací položka | Zkušební podmínka | Výkon |
|---|---|---|
| Dielektrická pevnost | 2500VAC/50Hz/60S | Svodový proud ≤10mA |
| Izolační odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé přetížení | 10násobný jmenovitý výkon 5S | Bez viditelného poškození |
| Dlouhodobá životnost zátěže | Cyklický provoz | > 9000 h |
| Test vlhkého tepla | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Teplotní cyklus | -55℃, 55℃, 155℃ cyklů | △R≤±(2%R+0,05Ω) |
| Tepelná odolnost | 350℃/2h | Bez zjevného poškození |
Každá aplikace brzdění VFD má jiné provozní podmínky a požadavky na výkon. Dufew Electric poskytuje technické vyhodnocení a přizpůsobená řešení na základě specifických parametrů systému, podmínek instalace a provozních prostředí.
Konfigurace brzdného odporu je navržena podle klíčových parametrů systému pohonu, včetně napětí měniče, výkonu motoru, frekvence brzdění, doby brzdění a pracovního cyklu.
Požadavky na instalaci jsou pečlivě zvažovány, aby byla zajištěna správná konstrukce skříně a spolehlivý provoz, včetně rozměrů skříně, požadavků na chlazení, vnitřního nebo venkovního prostředí a požadavků na připojení kabelů.
Různé provozní podmínky vyžadují různá řešení brzdění, jako je průběžné brzdění, nouzové zastavení a časté aplikace zrychlování nebo zpomalování.
Na základě těchto parametrů navrhuje Dufew Electric vhodné konfigurace brzdných rezistorů a struktury skříní, aby splňovaly různé aplikační požadavky.
Dufew Electric integruje výrobu odporových prvků, montáž skříně, tepelný návrh, elektrické testování a technickou podporu, aby poskytoval kompletní řešení brzdných odporů.
Tato integrovaná výrobní schopnost pomáhá zajistit stálou kvalitu produktu od výroby komponent až po konečnou dodávku.
Proces montáže rezistoru zahrnuje výrobu vlnitého rezistoru, ověření odporu a montáž elektrického připojení pro zajištění stabilního výkonu.
Integrace skříně zahrnuje instalaci odporové vrstvy, montáž měděné přípojnice, instalaci ochranných komponent a integraci chladicího systému pro spolehlivý provoz.
Každá skříň brzdného odporu je před dodáním zkontrolována na přesnost odporu, izolační výkon, spolehlivost elektrického připojení a kvalitu mechanické montáže.
Dufew Electric dodržuje strukturované postupy řízení kvality, aby zajistil konzistentní výkon produktu a spolehlivý provoz.
Mezi kvalitní dokumenty patří:
- Certifikace systému managementu jakosti ISO9001
- CE certifikace
- Zprávy o testování produktů
- Záznamy o kontrole továrny
Technické dokumenty a inspekční zprávy mohou být poskytnuty podle konkrétních požadavků projektu.
Dufew Electric poskytuje profesionální přípravu pro přepravu průmyslových elektrických zařízení, přičemž zajišťuje, že každá skříň brzdného odporu je během přepravy řádně chráněna a po dodání připravena k instalaci.
Proces balení zahrnuje exportní standardní dřevěné obaly, ochranu proti vlhkosti, vnitřní upevňovací konstrukce a identifikační štítky produktu pro zvýšení bezpečnosti přepravy.
Před odesláním technici potvrdí důležité podrobnosti, jako jsou rozměry skříně, hmotnost produktu, požadavky na zdvih a informace o instalaci, aby byla zajištěna hladká instalace a uvedení do provozu u zákazníka.
Během zpomalování motoru regenerativní energie zvyšuje napětí DC sběrnice měniče. Skříň brzdného odporu absorbuje a přeměňuje tuto přebytečnou energii na teplo, čímž pomáhá předcházet poruchám přepětí měniče a udržuje stabilní provoz systému.
Výběr závisí na mnoha faktorech, včetně napětí měniče, výkonu motoru, frekvence brzdění, setrvačnosti zátěže, době brzdění, hodnotě odporu a pracovním cyklu. Tyto parametry určují vhodnou konfiguraci rezistoru a tepelný návrh.
Ano. Dufew Electric navrhuje skříně brzdných odporů podle elektrických parametrů a požadavků aplikace spíše než podle konkrétních značek měničů, což umožňuje kompatibilitu s různými systémy VFD.
Ano. Modulární struktura vlnitého odporu a optimalizovaný design tepelného managementu jsou vyvinuty pro opakované cykly zrychlování a brzdění, takže jsou vhodné pro náročné průmyslové aplikace.
Ano. Dufew Electric poskytuje přizpůsobená řešení podle různých systémových požadavků, včetně jmenovitého výkonu, hodnoty odporu, úrovně napětí, rozměrů skříně, designu chlazení a struktury instalace.
Pro poskytnutí vhodného řešení by zákazníci měli poskytnout podrobnosti o aplikaci, jako je napětí měniče, výkon motoru, frekvence brzdění, pracovní cyklus, prostředí instalace a požadovaná hodnota odporu.
Ano. Dufew Electric poskytuje technické hodnocení, technické dokumenty, testovací zprávy a přizpůsobená řešení brzdných odporů na podporu různých průmyslových projektů.
Různé systémy VFD vyžadují různé konfigurace brzdných odporů. Dufew Electric poskytuje přizpůsobená řešení skříně s brzdným odporem měniče na základě parametrů měniče, charakteristik motoru, požadavků na brzdění, podmínek instalace a potřeb řízení teploty.
Díky profesionální kapacitě výroby rezistorů, technické podpoře a kompletním testovacím postupům pomáhá Dufew Electric průmyslovým zákazníkům vyvinout spolehlivé regenerační brzdové systémy se stabilním výkonem.
Obraťte se na společnost Dufew Electric se svými požadavky na měnič a aplikaci, abyste získali vhodné řešení skříně s brzdným odporem.
