Nabízíme komplexní portfolio zahrnující rezistory, brzdové jednotky, tlumivky, výkonové filtry a transformátory s plnými možnostmi přizpůsobení pro splnění požadavků různých aplikací.

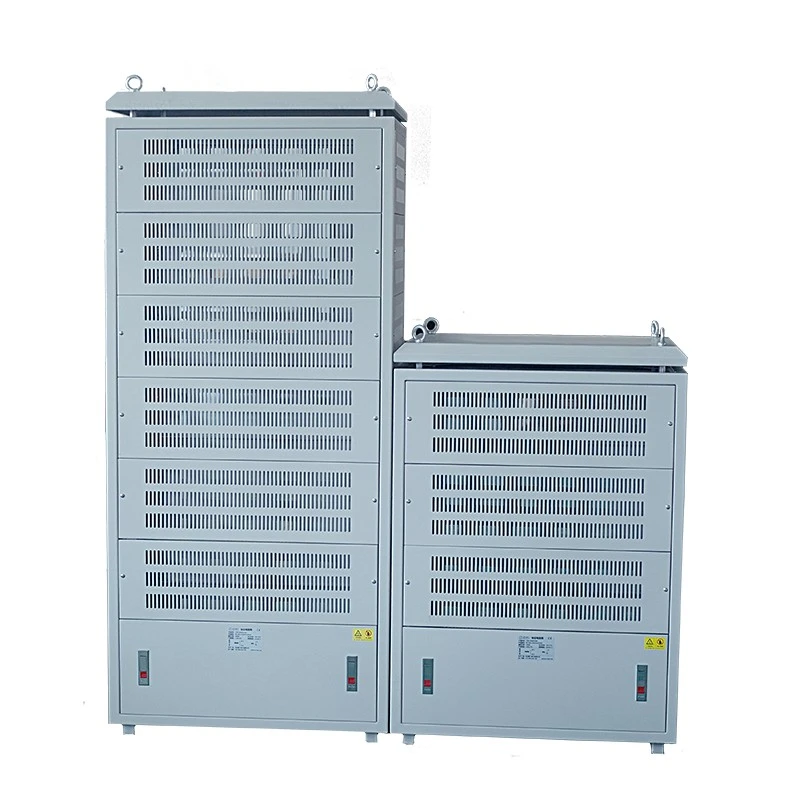

Dufew Electric Braking Resistor Cabinet je kompletní řešení pro rozptyl energie navržené pro aplikace, kde motory často generují regenerativní energii během brzdění.
Během zpomalování, zvedání, spouštění nebo rychlých změn zatížení může nadměrná energie zvýšit napětí stejnosměrné sběrnice frekvenčních měničů. Absorbuje tuto regenerovanou energii a přeměňuje ji na teplo, čímž pomáhá udržovat stabilní provoz měniče a zlepšuje bezpečnost systému.
Skříň integruje více drátěných vlnitých odporových prvků prostřednictvím vodivých tyčí z nerezové oceli, zatímco mezi vrstvami odporu jsou použity měděné přípojnice pro zajištění spolehlivých vysokoproudých spojení.
S rozsahem výkonu 20KW-500KW, provozním napětím až 3000V a přizpůsobitelnými hodnotami odporu od 0,01Ω do 1KΩ navrhuje Dufew Electric skříně s brzdnými odpory podle specifického výkonu motoru, pracovního cyklu brzdění, prostředí instalace a systémových požadavků.
| Parametr | Specifikace |
|---|---|
| Typ produktu | Skříň brzdového rezistoru |
| Jmenovitý výkon | 20KW-500KW |
| Pracovní napětí | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Přesnost odporu | ±3 %, ±5 %, ±10 % |
| Stupeň ochrany | IP20-IP54 Volitelné |
| Teplotní koeficient | ≤300 ppm/℃ |
| Stupeň zpomalující hoření | UL94V-2 |
| Výrobní standard | GB-5792 |
CRC 100KW 2,7R J
| Kód | Popis |
|---|---|
| CRC | Skříň brzdového rezistoru |
| 100 kW | Jmenovitý výkon |
| 2,7R | Hodnocená odolnost |
| J | Přesnost odporu (K=±10%, J=±5%, H=±3%) |
Na rozdíl od konvenčních odporových boxů používaných hlavně pro aplikace s jednoduchým zatížením je Dufew Electric Braking Resistor Cabinet navržen pro průmyslové pohonné systémy, které vyžadují spolehlivou absorpci energie, řízení napětí stejnosměrné sběrnice a ochranu proti brzdění.
Během brzdění motorem se regenerativní energie přenáší do odporové skříně a přeměňuje se na teplo, což pomáhá řídit nárůst napětí stejnosměrné sběrnice a snižuje riziko poruch přepětí frekvenčního měniče.
Tato konstrukce zlepšuje výkon ochrany měniče a podporuje stabilnější provoz průmyslových pohonných systémů při častých brzdných podmínkách.
Dufew Electric využívá modulární vrstvenou strukturu pro zjednodušení instalace, údržby a budoucího rozšiřování systému.
Každá nezávislá rezistorová vrstva obsahuje vyhrazený vodivý obvod, systém monitorování teploty a samostatnou dráhu proudění vzduchu, což umožňuje kontrolu nebo údržbu jednotlivých sekcí bez ovlivnění provozu ostatních vrstev.
Modulární design také podporuje další odporové vrstvy, přizpůsobené konfigurace odporu a různé pracovní cykly brzdění podle specifických požadavků na napájení, což pomáhá snižovat náklady na výměnu při zvýšení kapacity zařízení.
Skříň s brzdným odporem integruje několik ochranných funkcí pro zlepšení bezpečnosti a spolehlivosti v průmyslových provozních prostředích.
Vestavěné teplotní spínače nepřetržitě monitorují provozní podmínky skříně. Když teplota překročí přednastavený limit, aktivuje se ochranný signál a řídicí systém invertoru může obdržet příkaz k vypnutí, aby se snížilo riziko poškození zařízení.
Vnitřní struktura používá vodivé tyče z nerezové oceli pro připojení odporů a měděné přípojnice mezi vrstvami odporů, které poskytují silnou mechanickou podporu, odolnost proti korozi a spolehlivou elektrickou vodivost během dlouhodobého provozu.
Pro aplikace s častými cykly brzdění je pro udržení stabilního výkonu rezistoru nezbytný efektivní tepelný management.
Dufew Electric poskytuje optimalizovaný design chlazení, včetně vertikálních kanálů proudění vzduchu, vylepšené ventilace skříně, volitelných ventilátorů nuceného chlazení a přizpůsobené úrovně ochrany od IP20 do IP54.
Chladicí systém pomáhá řídit teplotu rezistoru a udržovat spolehlivý provoz během nepřetržitých průmyslových brzdných procesů.
Dufew Electric Braking Resistor Cabinet je široce používán v průmyslových systémech, které vyžadují řízenou absorpci regenerační energie a spolehlivý dynamický brzdný výkon.
Aplikace zahrnují přístavní jeřáby, věžové jeřáby a zvedací systémy, kde odporová skříň pomáhá řídit regenerativní energii generovanou během zvedání a spouštění.
V pohonech válcoven, důlních zařízeních a dopravníkových systémech podporuje časté procesy zrychlování a zpomalování tím, že zajišťuje stabilní rozptyl brzdné energie.
Systém lze použít v systémech pohonu náklonu větrných turbín pro řízení brzdné energie během seřizování a podmínek nouzového vypnutí.
Pro průmyslové testovací stolice motorů a testovací systémy energetických zařízení poskytuje skříň řešení s řízenou odporovou zátěží pro ověřování výkonu a testování spolehlivosti.
Před odesláním provádí Dufew Electric kontroly výrobků podle požadavků zákazníka.
Testovací položky zahrnují:
| Testovací položka | Účel |
|---|---|
| Test dielektrické pevnosti | Ověřte bezpečnost izolace |
| Test izolačního odporu | Potvrďte výkon elektrické izolace |
| Test přetížení | Vyhodnoťte schopnost krátkodobého přetížení |
| Test teplotního výkonu | Ověřte tepelnou stabilitu |
| Průběžný zátěžový test | Zkontrolujte dlouhodobou provozní spolehlivost |
| Mechanická kontrola | Potvrďte stabilitu konstrukce |
Dufew Electric spojuje profesionální elektrotechnické zkušenosti se standardizovanými výrobními procesy k vývoji přizpůsobených řešení brzdných odporů pro průmyslové pohonné systémy. Kompletní výrobní proces je řízen tak, aby byl zajištěn stabilní výkon, konzistentní kvalita a spolehlivý provoz v náročných průmyslových prostředích, včetně montáže rezistoru, výroby skříně, elektrického testování a závěrečné kontroly.
Dufew Electric řídí klíčové výrobní fáze od montáže odporových prvků až po kompletní integraci skříně. Rezistorové moduly jsou vyráběny podle požadovaných hodnot odporu, jmenovitých výkonů a provozních podmínek, zatímco konstrukce skříněk jsou přizpůsobeny na základě instalačního prostoru, požadavků na chlazení, úrovní ochrany a způsobů připojení systému.
Výrobní proces zahrnuje přesnou montáž rezistorů, instalaci vodivých součástí, uspořádání vnitřního zapojení, integraci chladicí konstrukce a výrobu skříně. Prostřednictvím integrovaného řízení výroby Dufew Electric zlepšuje konzistenci produktů a zajišťuje, že každé řešení brzdného odporu splňuje technické požadavky různých průmyslových aplikací.
Před odesláním prochází každý hotový výrobek komplexní elektrickou a mechanickou kontrolou, včetně měření odporu, ověření elektrického připojení, zkoušky izolace, zkoušky dielektrické pevnosti a potvrzení specifikace. Tyto kontrolní postupy pomáhají zajistit, aby dodané zařízení splňovalo dohodnuté požadavky projektu a udržovalo si spolehlivý výkon během provozu.
Doporučené produkční obrázky:
Workshop tovární výroby
- Montážní linka rezistorů
- Oblast výroby skříní
- Elektrické zkušební zařízení
Proces elektrického testování
- Testování napětí
- Měření odporu
- Závěrečná kontrola
Tyto výrobní záznamy demonstrují inženýrské schopnosti společnosti Dufew Electric, standardy řízení výroby a zkušenosti s dodávkou přizpůsobených řešení průmyslových rezistorů.
Dufew Electric dodržuje strukturované postupy řízení kvality během výběru materiálu, výrobního zpracování, montáže a výstupní kontroly, aby byla zachována stabilní výkonnost produktu. Podle požadavků projektu mohou zákazníci obdržet odpovídající technické dokumenty a záznamy o kvalitě pro ověření před instalací a uvedením do provozu.
Dostupné dokumenty zahrnují:
- Specifikace produktu
- Zprávy o elektrických testech
- Inspekční záznamy
- Dokumenty o shodě materiálu
- Zprávy o kontrole zásilky
Jako průmyslové elektrické zařízení vyžadují skříně brzdových odporů během přepravy spolehlivou ochranu. Dufew Electric poskytuje profesionální obalová řešení včetně exportních standardních dřevěných pouzder, ochrany proti vlhkosti, vnitřních upevňovacích konstrukcí a identifikačních štítků produktů, aby se snížila přepravní rizika během mezinárodní dodávky.
Před odesláním technici potvrdí důležité dodací údaje, jako jsou rozměry skříně, hmotnost produktu, požadavky na zdvih, elektrická rozhraní a podmínky instalace, aby bylo zajištěno hladké vykládání, instalace a uvedení do provozu u zákazníka.
Způsoby dopravy lze zajistit dle požadavků projektu:
Vhodné pro mezinárodní průmyslové projekty a přepravu velkých zařízení vyžadujících stabilní dodávky na dlouhé vzdálenosti.
Vhodné pro dodávky z továrny na místo a regionální průmyslové projekty s flexibilními logistickými požadavky.
K dispozici pro vybrané přeshraniční průmyslové zásilky, kde jsou vyžadována alternativní řešení přepravy.
Doporučené obrázky zásilek:
- Sklad hotových výrobků
- Dřevěné pouzdro na balení
- Nakládání vysokozdvižným vozíkem
- Kontejnerová přeprava
Dufew Electric se zaměřuje na komponenty výkonové elektroniky a řešení průmyslového energetického managementu a poskytuje produkty s brzdovými odpory navrženými pro aplikace vyžadující stabilní rozptyl energie, spolehlivou ochranu a nepřetržitý provoz v náročných pracovních podmínkách.
Každý průmyslový brzdový systém má jiné elektrické a instalační požadavky. Dufew Electric poskytuje přizpůsobená řešení zahrnující hodnotu odporu, jmenovitý výkon, konstrukci skříně, design chlazení, úroveň ochrany a konfiguraci připojení, aby zákazníkům pomohla dosáhnout vhodné systémové integrace.
Od výběru komponent a montáže rezistoru až po integraci do skříně a závěrečné testování, Dufew Electric udržuje přísnou kontrolu procesu, aby zlepšil spolehlivost produktu, konzistenci výroby a kvalitu dodávek pro různé průmyslové projekty.
Dufew Electric podporuje OEM zákazníky, distributory a průmyslové uživatele prostřednictvím inženýrské komunikace, technické dokumentace, zakázkové výroby, ověřování kvality a mezinárodních dodavatelských služeb na podporu projektů od počátečního hodnocení až po konečnou instalaci.
Skříň brzdných odporů absorbuje regenerativní energii generovanou při brzdění motoru a přeměňuje ji na tepelnou energii, čímž pomáhá předcházet přepětí stejnosměrné sběrnice frekvenčním měničům a udržuje stabilní provoz systému.
Dufew Electric vyhodnocuje parametry motoru, frekvenci brzdění, pracovní cyklus, podmínky instalace a tepelné požadavky, aby vybral vhodné hodnoty odporu, jmenovité výkony, konstrukce skříně a způsoby chlazení.
Ano. Řešení lze nakonfigurovat podle různých značek měničů, úrovní napětí, požadavků na brzdění a podmínek aplikace.
Konstrukce může integrovat monitorování teploty, spínače ochrany proti přehřátí, ventilační systémy a přizpůsobené úrovně ochrany pro zlepšení provozní bezpečnosti a spolehlivosti.
Běžně se používá v jeřábech, výtazích, důlních zařízeních, válcovnách, větrných elektrárnách, průmyslových pohonných systémech a testovacích zařízeních, kde je vyžadováno časté brzdění nebo pohlcování energie.
Dufew Electric dodržuje řízené výrobní postupy a před odesláním provádí elektrické testování, kontrolu izolace, ověřování výkonu a konečné kontroly kvality.
Ano. Modulární struktura podporuje přizpůsobené konfigurace rezistorů a budoucí úpravy kapacity podle měnících se požadavků systému.
